30mil AD250C doppelseitige PCB-Immersions-Goldbeschichtung

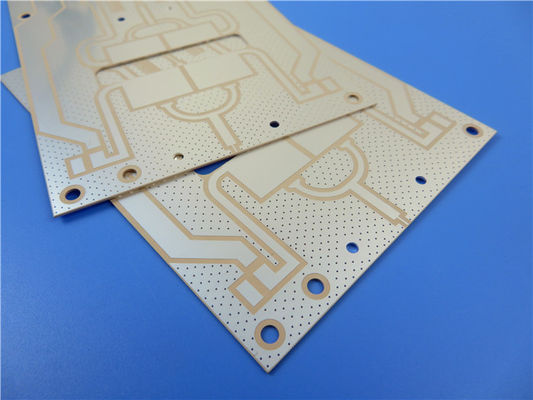

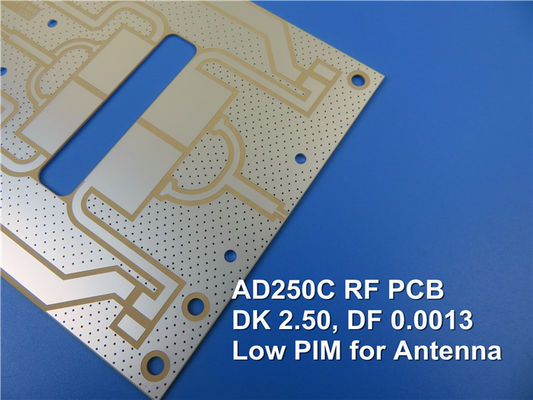

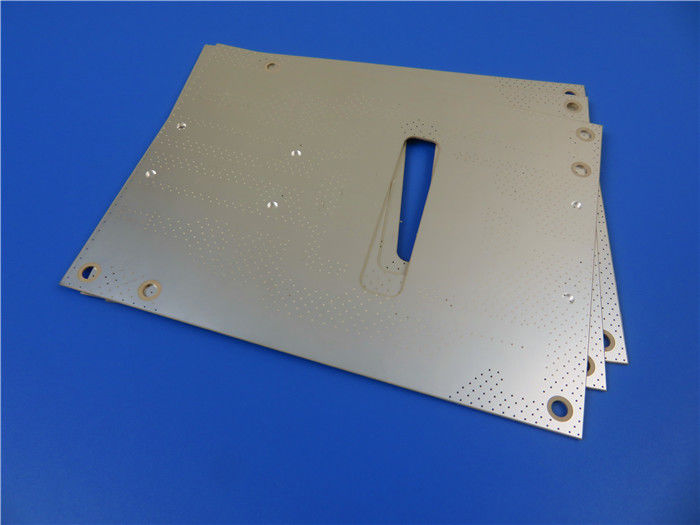

Die AD250C kommerzielle Mikrowellen- und HF-PCB ist ein hochmodernes Leiterplatte (PCB), das auf dem innovativen Rogers AD250C-Laminatmaterial gebaut wurde.Speziell für Telekommunikationsinfrastrukturen konstruiert, bietet dieses PCB außergewöhnliche Leistung und Wirtschaftlichkeit, was es zu einer idealen Wahl für eine Vielzahl von Anwendungen macht.

Hauptmerkmale:
1. Rogers AD250C Gewebtes Glas verstärkt PTFE Antennen-Grade Laminate: Die Leiterplatte wird mit hochwertigen Materialien hergestellt, die Haltbarkeit und Zuverlässigkeit gewährleisten.


2. Kontrollierte dielektrische Konstante: Mit einer dielektrischen Konstante von 2,5 und einer engen Toleranz bei 10 GHz/23°C bietet das AD250C-PCB eine konsistente und vorhersehbare Leistung des Schaltkreises.


3. Niedrige Verlusttangente: Die Leiterplatte verfügt über eine geringe Verlusttangente von <0,002 bei 10 GHz, was zu einer hervorragenden Leistung der Schaltung in typischen drahtlosen Frequenzbändern führt.


4Hochtemperaturbeständigkeit: Bei einer Zersetzungstemperatur (Td) von mehr als 500°C behält das AD250C-PCB seine Integrität auch unter extremen Hitzebedingungen.


5. Feuchtigkeitsabsorption: Die PCB weist eine minimale Feuchtigkeitsabsorption mit einer Rate von nur 0,04%, was eine langfristige Zuverlässigkeit und Stabilität gewährleistet.


6. Ausgezeichnete Dimensionalstabilität: Die AD250C-PCB bietet eine außergewöhnliche Dimensionalstabilität, was zu wiederholbaren Leistungsmerkmalen und verbesserten Fertigungsleistungen führt.


7. Sehr niedriges PIM: Mit einer beeindruckenden PIM-Rating von -159 dBc bei 30 mil, 1900 MHz liefert dieses PCB eine hervorragende Antennenleistung und minimiert den mit PIM-bezogenen Problemen verbundenen Ausbeuteverlust.

Vorteile:
1. Überlegene Antenneeffizienz: Das AD250C-PCB ermöglicht höhere Antenneneffizienz und sorgt für optimale Leistung bei Antennenanwendungen.


2. Wiederholbare Leistungsfähigkeit des Schaltkreises: Dank seiner kontrollierten dielektrischen Konstante und seiner keramischen Zusammensetzung bietet dieses PCB eine wiederholbare Leistungsfähigkeit des Schaltkreises auch unter unterschiedlichen Temperaturbedingungen.


3Verbesserte Dk-Stabilität: Die keramische Komponente des PCB trägt zu einer höheren Stabilität der dielektrischen Konstante (Dk) bei Temperaturänderungen bei und gewährleistet einen gleichbleibenden Betrieb.

PCB-Aufbau und -Konstruktion
Diese Leiterplatte ist eine 2-schichtige starre Leiterplatte mit einer Kupferschicht auf beiden Seiten.Die Dicke der fertigen Platte beträgt 0.8 mm, und die äußeren Schichten haben ein Kupfergewicht von 1 Unze (1,4 Mil). Die Vias haben eine Plattierdicke von 20 μm.mit einer hervorragenden Leitfähigkeit und KorrosionsbeständigkeitEs ist bemerkenswert, dass die PCB weder auf der oberen noch auf der unteren Seite Seidenschirm hat.

PCB-Spezifikationen:
- Die Abmessungen des Boards: 196 mm x 162 mm
- Mindestspuren: 5/5 Millimeter.
- Mindestlochgröße: 0,3 mm
- Keine Blinden Wege.
- 100% elektrischer Test: Jede Leiterplatte wird vor dem Versand einem umfassenden elektrischen Test unterzogen, um Qualität und Zuverlässigkeit zu gewährleisten.

PCB-Statistiken:
- Bestandteile: 81
- Insgesamt 228
- Durch Loch-Pads: 97
- Spitzen SMT Pads: 131
- Unterste SMT-Pads: 0
- Vias: 132
- Netze: 4

Akzeptierte Normen und Verfügbarkeit:
Dieses PCB entspricht dem IPC-Klasse-2-Standard und gewährleistet eine hochwertige Herstellung und Leistung.Einfach zugänglich für Kunden in verschiedenen Regionen.

Typische Anwendungen:
Die AD250C-PCB ist für verschiedene Anwendungen geeignet, darunter:
- Antennen für Basisstationen der Mobilfunkinfrastruktur
- Telematikantennensysteme für die Automobilindustrie
- Antennen für Satellitenfunk für kommerzielle Zwecke

Erleben Sie die außergewöhnliche Leistung und Zuverlässigkeit der kommerziellen Mikrowellen- und HF-PCB AD250C.Dieses PCB ermöglicht Ihre drahtlose Kommunikationsinfrastruktur mit beispielloser Effizienz und Stabilität.
