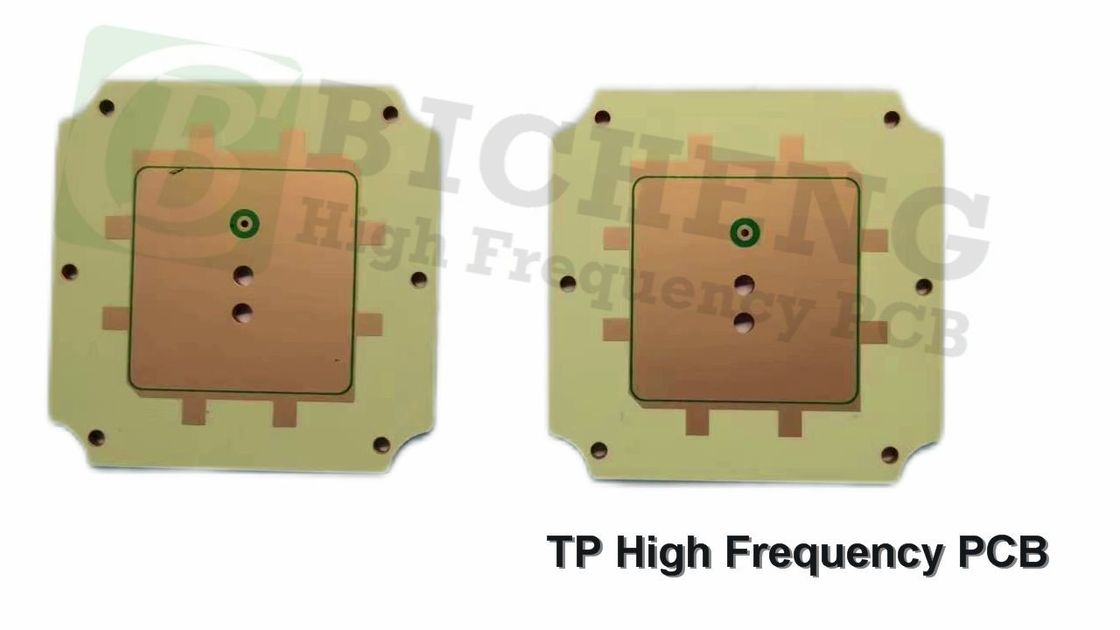

0.8mm TP1020 PCB 1oz Kupfer 2 Schicht Immersion Gold RF Schaltkreise

Wir präsentieren unsere neu ausgelieferten PCBs mit Wangling TP, einem einzigartigen Hochfrequenz-Thermoplastikmaterial in der Branche.TP-Laminate bieten außergewöhnliche dielektrische Leistung und hohe Zuverlässigkeit, so dass sie eine ideale Wahl für eine Vielzahl von Anwendungen sind.TP-Laminate bieten eine hervorragende Flexibilität bei der Schaltkreisgestaltung.

Hauptmerkmale:
1Die dielektrische Konstante von TP-Laminaten kann im Bereich von 3 bis 25 ausgewählt werden, wodurch eine präzise Anpassung nach den Schaltkreisanforderungen möglich ist.Zu den gängigen dielektrischen Konstanten gehören 3.0, 4.4, 6.0, 6.15, 9.2, 9.6, 10.2Der dielektrische Verlust ist gering und bleibt bis 10 GHz relativ stabil.


2. Breiter Betriebstemperaturbereich: TP-Laminate können langfristigen Betriebstemperaturen von -100°C bis +150°C standhalten. Sie weisen eine ausgezeichnete Niedertemperaturbeständigkeit auf.Es ist wichtig zu beachten, dass Temperaturen über 180°C Verformungen verursachen können., Kupferfolie abschälen, und signifikante Veränderungen der elektrischen Leistung.


3. Vielseitige Dickenoptionen: TP-Laminate sind in verschiedenen Dicken erhältlich und können individuell angepasst werden, um spezifische Konstruktionsanforderungen zu erfüllen.Gewährleistung der Flexibilität bei der Erreichung der gewünschten PCB-Maße.


4Strahlungsbeständigkeit und geringe Abgasemissionen: TP-Laminate weisen Strahlungsbeständigkeit und geringe Abgasemissionen auf, was sie für Anwendungen in Beidou, Raketensystemen, Sicherungen,mit einer Breite von mehr als 20 mm,.


5Zuverlässige Haftung und Bearbeitbarkeit: Die Haftung zwischen der Kupferfolie und dem Dielektrikum in TP-Laminaten ist überlegen gegenüber keramischen Substraten mit Vakuumbeschichtung.TP-Material ist leicht zu bearbeiten und kann durch verschiedene Verfahren wie Bohren verarbeitet werden, Drehen, Schleifen, Scheren und Ätzen, was im Vergleich zu keramischen Substraten mehr Flexibilität bietet.

Der Stapel dieser Leiterplatte verfügt über eine 2-Schicht starre Konfiguration mit einer Kupferschicht von 35 μm Dicke auf beiden Seiten.mit hervorragender elektrischer LeistungDie Konstruktionsdetails der Leiterplatte umfassen eine Plattengröße von 43,35 mm x 36,56 mm, die ein kompaktes und effizientes Design gewährleistet.Die Mindestgröße des Lochs beträgt 0.3 mm, für verschiedene Bauteile und Verbindungen.

Diese Leiterplatte enthält keine Blindvias, wodurch der Herstellungsprozess vereinfacht wird.Das fertige Kupfergewicht beträgt 1 Unze (1.4 mils) an den Außenschichten, um eine ausreichende Leitfähigkeit zu gewährleisten. Durch Plattierung ist die Dicke 20 μm, was zuverlässige elektrische Verbindungen ermöglicht.mit einer hervorragenden Schweißfähigkeit und einer flachen Oberfläche für die Montage von Bauteilen.

Für die Kennzeichnung und Identifizierung ist in dieser Konfiguration weder Ober- noch Unterseidenschirm vorhanden, der ein sauberes und minimalistisches Erscheinungsbild gewährleistet.mit einem direkten Zugang zu KupferplattenJede Leiterplatte wurde vor dem Versand einem 100%igen elektrischen Test unterzogen, um eine hohe Qualität und zuverlässige Leistung zu gewährleisten.

Die PCB-Statistiken zeigen, dass es aus 6 Komponenten besteht, mit insgesamt 24 Pads. Unter diesen Pads sind 16 durchlöchrige Pads, während 8 Top-Surface-Mount-Technologie (SMT) -Pads sind.Dieses PCB verfügt über 5 Verbindungswege zwischen verschiedenen Schichten und KomponentenDie Platine besteht aus zwei Netzen, die die miteinander verbundenen Signalwege darstellen.

Das für die Produktion gelieferte Kunstwerk ist Gerber RS-274-X, ein in der Industrie weit verbreitetes Format.

Unsere Leiterplatte ist für den weltweiten Versand verfügbar und bietet einen einfachen Zugang zu dieser leistungsstarken Lösung.mit einer Breite von mehr als 20 mm,Erleben Sie die außergewöhnliche Leistung und Zuverlässigkeit von Wangling TP in Ihren Entwürfen.
