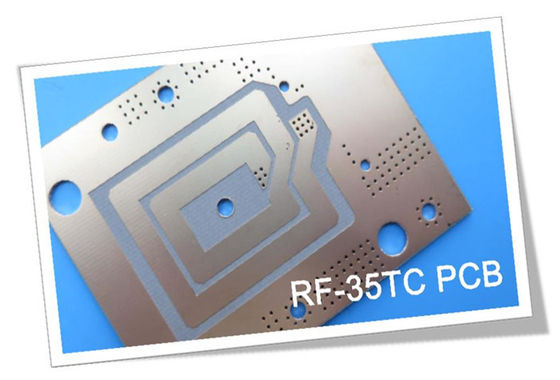

10ml RF-35 Immersion Gold PCB 2-Schicht starre Schaltung schwarzer Seidenwand

Ich stelle das neu ausgelieferte PCB auf Basis von RF-35 vor.

RF-35, ein hochmodernes organisch-keramisches Laminat in der renommierten ORCER-Produktfamilie von Taconic, vereint die Expertise der Keramikfülltechnologie und der beschichteten PTFE-Glasfaser.mit einer Breite von nicht mehr als 15 mm, RF-35 als die ultimative Wahl für kostengünstige, großvolumige kommerzielle Mikrowellen- und Radiofrequenzanwendungen.Es übertrifft Standard-Epoxydmaterialien in kritischen Aspekten wie außergewöhnliche Schälfestigkeit für 1/2 Unze und 1 Unze KupferDarüber hinaus verringern seine ultra-niedrigen Feuchtigkeitsabsorptionsrate und der niedrige Ablassfaktor die Phasenwechsel mit der Häufigkeit und gewährleisten eine optimale Leistung.

Hauptmerkmale:
- Dielektrische Konstante bei 1,9 GHz: 3.5
- Dissipationsfaktor bei 1,9 GHz: 0.0018
- Dielektrische Auflösung: 41 kV
- X CTE: 19 ppm/°C
- Y CTE: 24 ppm/°C
- Z CTE: 64 ppm/°C
- Entflammbarkeit: UL-94 V0

Vorteile:
- Niedrige Kosten: Kosteneffiziente Lösung für die Produktion in großen Mengen
- Ausgezeichnete Schalenfestigkeit: Gewährleistet eine robuste Haftung und erleichtert die Nachbearbeitung
- Ausnahmsweise niedriger Dissipationsfaktor: Minimiert Phasenwechsel für zuverlässige Leistung
- Niedrige Feuchtigkeitsabsorption: Beibehält Stabilität und Leistung unter unterschiedlichen Bedingungen
- Verbesserte Oberflächenglattheit: ermöglicht präzise Spuren und Komponentenplatzierung

Das RF-35 PCB ist ein 2-schichtiges starres PCB mit Kupferschichten von 35 μm Dicke. Der RF-35 Kern hat eine Dicke von 10mil (0,254 mm). Die Plattenmaße sind 65,9mm x 36,32 mm (1PCS),mit einer Toleranz von +/- 0.15 mm. Es unterstützt eine minimale Spur/Raum von 4/4 mil und eine minimale Bohrgröße von 0,4 mm. Die fertige Platte ist 0,3 mm dick, mit 1 oz (1,4 mil) Außenschichten aus Kupfergewicht.Die Durchplattierungstärke beträgt 25 μmDie Oberseite ist schwarz, die Unterseite ist zwar nicht mit Seidenmaske versehen.Jede PCB wird vor dem Versand einem elektrischen Test unterzogen, um Qualität und Zuverlässigkeit zu gewährleisten.

Die RF-35 PCB-Statistik zeigt ihre Vielseitigkeit. Sie unterstützt 18 Komponenten und bietet insgesamt 26 Pads, darunter 19 Durchlöcher-Pads, 7 Spitzen-SMT-Pads und 0 Unteren-SMT-Pads.Die PCB besteht aus 11 Durchgängen und 2 Netzen.

Die für RF-35 gelieferten Grafiken sind im Gerber RS-274-X-Format und entsprechen den Industriestandards.RF-35 PCBs sind weltweit erhältlich, die unterschiedlichen Anwendungsbedürfnissen gerecht werden.

RF-35 findet in verschiedenen Branchen eine breite Anwendung und ist eine ausgezeichnete Wahl für Leistungsverstärker, Filter, Kupplungen und passive Komponenten.

Entdecken Sie die überlegene Leistung und Erschwinglichkeit von RF-35, dem perfekten Begleiter für Ihre kommerziellen Mikrowellen- und HF-Projekte.Erleben Sie zuverlässige Ergebnisse und entfesseln Sie Ihre Kreativität mit RF-35 PCBs.
