RF-PCB 20mil RF-30A Hochfrequenz-Leiterplatten Beschichtung Immersion Gold

Wir präsentieren ein neu erhältliches PCB auf Basis von RF-30A. RF-30A, Teil der bekannten Taconic-Familie von RF-Substraten,ist ein außergewöhnliches organisch-keramisches Laminat, das die Expertise von Taconic in der Keramikfülltechnik und der PTFE-Beschichtungstechnologie vereintDie RF-30A ist mit gewebter Glasverstärkung gefertigt und weist überlegene elektrische und mechanische Eigenschaften auf, wodurch die Designer eine zuverlässige und stabile Grundlage für ihre PCB-Projekte erhalten.

Das RF-30A-Substrat verfügt über eine dielektrische Zusammensetzung mit geringem Verlust und verfügt über eine Kupferfolie mit niedrigem Profil,Gewährleistung stabiler elektrischer Eigenschaften mit verbesserten PIMD-Spiegeln und geringeren Einsatzverlusten in einem breiten FrequenzbereichSeine hervorragenden mechanischen Eigenschaften, einschließlich niedrigerer CTE-Werte, verbesserter Dimensionsstabilität und erhöhter Steifigkeit, minimieren die Auswirkungen externer Faktoren auf HF-Komponenten.

Einer der Hauptvorteile von RF-30A ist seine hervorragende Schälfestigkeit, die speziell für 1/2 Unze und 1 Unze RT Kupfer entwickelt wurde.Diese Eigenschaft ist von entscheidender Bedeutung, wenn Nachbearbeitung oder wiederholte Rückflussprozesse erforderlich sindDarüber hinaus minimiert die ultra-niedrige Feuchtigkeitsabsorptionsrate von RF-30A, gepaart mit einer stabilen Verlusttangente, die Phasenverschiebung in unterschiedlichen Temperatur- und Luftfeuchtigkeitsklima.Die minimale Abmessungsbewegung des Substrats trägt zu konsistenten Phasen- und Impedanz-Eigenschaften im gesamten Breitbandfrequenzbereich bei.

RF-30A wurde mit Keramik optimiert, um eine niedrige Z-Achse CTE zu erzielen, die Zuverlässigkeit von plattierten Durchlöchern (PTH) zu verbessern und die Herstellung von mehrschichtigen Schaltungen zu vereinfachen.Diese Eigenschaften tragen auch zur allgemeinen Stabilität des Substrats und zu einer außergewöhnlichen PIMD-Leistung bei..

Hauptmerkmale:

- DK von 2,97 +/- 0,05 bei 1,9 GHz/23°C
- Dissipationsfaktor von 0,0013 bei 1,9 GHz/23°C, 0,0020 bei 10 GHz
- CTE in X-Achse von 8 ppm/°C, Y-Achse von 11 ppm/°C und Z-Achse von 60 ppm/°C
- Entflammbarkeit UL-94V0
- Dichte bei 2,16 g/cm3

Vorteile von RF-30A:

- Ausgezeichnete PIM-Werte bei PCB (gemessen bei weniger als -160 dBc*)
- Verbesserte PTH-Qualität
- Stabile mechanische Eigenschaften
- Zuverlässige Leistung bei hohen Frequenzen
- Verbesserte Stabilität bei hohen Temperaturen
- Niedrige Feuchtigkeitsabsorption
- Ausgezeichnete Schälfestigkeit
- Preis-Leistungs-Verhältnis

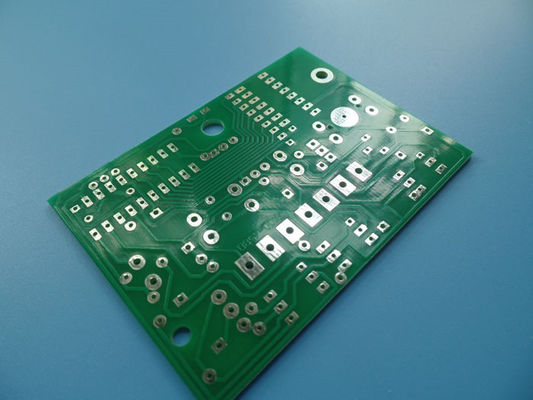

Es handelt sich um eine 2-schichtige starre Leiterplatte mit hervorragender Leistung und Zuverlässigkeit, die aus einer Kupferschicht mit einer Dicke von 35 μm als erste Schicht besteht,mit einer Dicke von 0,01 mm oder mehr, jedoch nicht mehr als 0,01 mm,.508 mm (20 mil) und schließlich eine weitere Kupferschicht mit der gleichen Dicke von 35 μm. Dieser Stapel bildet eine solide Grundlage für dieses PCB,Sicherstellung einer effizienten Signalübertragung und stabiler elektrischer EigenschaftenEgal, ob Sie an HF-Anwendungen oder anderen Projekten arbeiten, die ein zuverlässiges PCB erfordern, die Stackup-Konfiguration von RF-30A ist gut geeignet, um Ihre Bedürfnisse zu erfüllen.

PCB-Konstruktionsdetails:

- Abmessungen des Brettes: 138,8 mm x 127,15 mm (1 PCS), +/- 0,15 mm
- Mindestspuren: 4/6 Millimeter
- Mindestlochgröße: 0,3 mm
- Keine Blinden.
- Endplattendicke: 0,6 mm
- Fertiges Cu Gewicht: 1 Unze (1,4 Mil) Außenschichten
- Durch Plattierungstärke: 20 μm
- Oberflächenveredelung: Immersion Gold
- Oberste Seidenwand: Weiß
- Unterseite Seidenwand: Weiß
- Oberste Maske: Grün.
- Untere Lötmaske: Grün
- 100% elektrischer Test vor dem Versand

PCB-Statistiken:

- Bestandteile: 63
- Insgesamt 212 Stücke
- Durchlöcher: 116
- Spitzen-SMT-Pads: 75
- Unterste SMT Pads: 21
- Vias: 94
- Netze: 5

Kunstwerke und Standards:

- Art der gelieferten Bilder: Gerber RS-274-X
- Akzeptierte Norm: IPC-Klasse 2

Verfügbarkeit:

RF-30A-PCBs sind weltweit erhältlich, so dass Sie auf hochwertige PCBs für Ihre Projekte zugreifen können, egal wo Sie sich befinden.

Typische Anwendungen:

RF-30A findet einen ausgezeichneten Einsatz in verschiedenen Anwendungen, darunter:

- Antennen- und Unterbauteilkonstruktion
- Passive RF-Komponenten
- Leistungsverstärkerkreise

Mit RF-30A können Sie sich auf stabile, leistungsstarke PCB-Designs verlassen, die außergewöhnliche elektrische Eigenschaften, mechanische Stabilität und Zuverlässigkeit bieten.so dass es eine ideale Wahl für anspruchsvolle HF-Anwendungen.
