62mil IsoClad 917 PCB 2-Schicht Immersion Gold Grün Schweißmasken-Schaltung

62mil IsoClad 917 PCB 2-layer Immersion Gold Green Soldermask Circuit
62mil IsoClad 917 PCB 2-layer Immersion Gold Green Soldermask Circuit 62mil IsoClad 917 PCB 2-layer Immersion Gold Green Soldermask Circuit 62mil IsoClad 917 PCB 2-layer Immersion Gold Green Soldermask Circuit

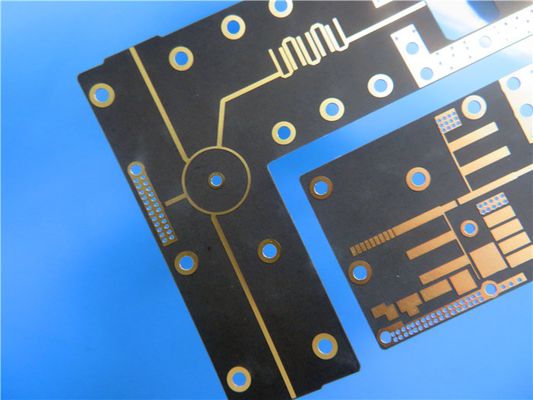

Großes Bild :  62mil IsoClad 917 PCB 2-Schicht Immersion Gold Grün Schweißmasken-Schaltung

Produktdetails:
Herkunftsort: China
Markenname: Bicheng
Zertifizierung: UL, ISO9001, IATF16949
Zahlung und Versand AGB:
Min Bestellmenge: 1 Stück
Preis: USD9.99-99.99/PCS
Verpackung Informationen: Staubsack+Karton
Lieferzeit: 8-9 Arbeitstage
Zahlungsbedingungen: T/T
Versorgungsmaterial-Fähigkeit: 5000 Stück pro Monat
Ausführliche Produkt-Beschreibung
Material: IsoClad 917 PCB-Größe: 70 mm x 42 mm = 1 PCS, +/- 0,15 mm
Kupfergewicht: 1 oz (1,4 ml) äußere Schichten Oberflächenbearbeitung: Immersionsgold
Anzahl der Schichten: 2-layer PCB-Dicke: 62 Millimeter
Hervorheben:

62 Millimeter Eintauchen-Gold-PCB

,

Grünes Soldermask Immersion Gold PCB

,

IsoClad 917 PCB

Einführung eines 2-schichtigen starren PCB aus IsoClad 917.



IsoClad 917, ein Rogers-Laminatprodukt, revolutioniert mit seinen nicht gewebten Glasfaser-/PTFE-Verbundwerkstoffen mit einer Dielektrikkonstante (Dk) von 2,17 oder 2 die Leitung von Leiterplatten.20, IsoClad 917 bietet den niedrigsten Dk und den niedrigsten Ablösungsfaktor in seiner Klasse.Dieses Laminat bietet eine bemerkenswerte Leistungsfähigkeit und Dimensionsstabilität für eine breite Palette von Anwendungen..



Hauptmerkmale von IsoClad 917:

Niedriges Dk und Dissipationsfaktor: IsoClad 917 verfügt über ein Dk von 2,17 oder 2,20 bei 10 GHz/23°C, was eine zuverlässige Signalübertragung und einen minimalen Energieverlust gewährleistet.0013 bei 10 GHz/23°C, dieses Laminat minimiert die Signaldämpfung, was zu einer effizienten Signalintegrität führt.


Thermische Stabilität: IsoClad 917 bietet eine TcDK von -157 ppm/°C im Bereich von -10°C bis 140°C und sorgt so für eine gleichbleibende elektrische Leistung unter unterschiedlichen Temperaturbedingungen.Diese Stabilität macht es ideal für Anwendungen, bei denen Temperaturschwankungen häufig sind.


Starke Schälfestigkeit: Mit einer Schälfestigkeit von 10 Pfund pro Zoll bietet IsoClad 917 eine ausgezeichnete Haftung und Zuverlässigkeit, die die Integrität des PCB auch unter anspruchsvollen Bedingungen gewährleistet.


Niedrige Feuchtigkeitsabsorption: IsoClad 917 weist eine geringe Feuchtigkeitsabsorption von 0,04%,mit einer Breite von mehr als 20 mm,.


Isotrop und dimensionell stabil: Die nicht gewebte Glasfaserverstärkung von IsoClad 917 bietet isotrope Eigenschaften und sorgt so für einheitliche elektrische Leistung in alle Richtungen.die längeren zufälligen Fasern und das eigene Herstellungsprozess tragen zu einer größeren Dimensionsstabilität und dielektrischer Konstante einheitlicher, übertrifft Wettbewerber in ähnlichen Klassen.



Typische Eigenschaften: IsoClad 917
Eigentum IsoClad 917 Die Situation Prüfmethode
Dielektrische Konstante @ 10 GHz 2.17, 2.20 C23/50 IPC TM-650 2.5.5.5
Verlustfaktor @ 10 GHz 0.0013 C23/50 IPC TM-650 2.5.5.5
Erthermischer Koeffizient (ppm/°C) -157 -10°C bis +140°C IPC TM-650 2.5.5.5
angepasst
Schälfestigkeit (Pfund pro Zoll) 10 Nach Thermal IPC TM-650 2.4.8
Volumenwiderstand (MΩ-cm) 1.5 x 1010 C96/35/90 IPC TM-650 2.5.17.1
Oberflächenwiderstand (MΩ) 1.0 x 10 9 C96/35/90 IPC TM-650 2.5.17.1
Bogenwiderstand (Sekunden) > 180 D48/50 ASTM D-495
Zugmodul (kpsi) 133, 120 A, 23°C ASTM D-638
Zugfestigkeit (kpsi) 4.3, 3.8 A, 23°C ASTM D-882
Kompressionsmodul (kpsi) 182 A, 23°C ASTM D-695
Flexuralmodul (kpsi) 213 A, 23°C ASTM D-790
Dielektrische Aufspaltung (kv) > 45 D48/50 ASTM D-149
Dichte (g/cm)3) 2.23 A, 23°C ASTM D-792 Methode A
Absorption von Wasser (%) 0.04 E1/105 + D24/23 MIL-S-13949H 3.7.7
IPC TM-650 2.6.2.2
Koeffizient der thermischen   0°C bis 100°C IPC TM-650 2.4.24
Ausdehnung (ppm/°C)   Mettler 3000
X-Achse 46 Thermomechanische
Y-Achse 47 Analysierer
Z-Achse 236
Wärmeleitfähigkeit (W/mK) 0.263 100 °C ASTM E-1225
Ausgasung   125°C, ≤ 10-6Torr
Gesamtmassenverlust (%) 0.02 Höchstens 1,00%
Erhobenes Flüchtig 0.00 Höchstens 0,10%
Verdichtbares Material (%)
Rückgewinnung von Wasserdampf (%) 0.02
Sichtbares Kondensat (±) Nein
Entflammbarkeit Erfüllt die Anforderungen der
UL94-V0
C48/23/50, E24/125 UL 94 Vertikalverbrennung IPC TM-650 2.3.10



Vorteile von IsoClad 917:

Vielseitige Designoptionen: Die nicht gewebte Glasfaserverstärkung von IsoClad 917 ermöglicht Flexibilität bei der PCB-Konstruktion.mit einer Leistung von mehr als 50 W und, ohne die Leistung zu beeinträchtigen.


Hohe Signalintegrität: Die geringe Dk und der niedrige Auslöschfaktor von IsoClad 917 ermöglichen eine zuverlässige Signalübertragung mit minimalem Verlust, was eine überlegene Signalqualität und eine geringere Signaldegradation gewährleistet.


Verbessertes thermisches Management: Die thermische Stabilität und geringe Feuchtigkeitsabsorption von IsoClad 917 tragen zu einer effektiven Wärmeableitung bei,Vorbeugung von Überhitzungsproblemen und Erhaltung optimaler Leistung in schwierigen thermischen Umgebungen.


Verbesserte elektrische Leistung: Die isotrope Natur des Laminats und das stabile Dk über einen Frequenzbereich hinweg sorgen für eine gleichbleibende und zuverlässige elektrische Leistung,für Anwendungen wie Leitsysteme geeignet, Radar und elektronische Systeme.


Zuverlässig und langlebig: Die außergewöhnliche Dimensionsstabilität und die Schälfestigkeit von IsoClad 917 gewährleisten die langfristige Zuverlässigkeit und Langlebigkeit des PCB, auch wenn es in einem

in anspruchsvollen Betriebsbedingungen.



Das Stapel dieses PCB besteht aus einer Kupferschicht mit einer Dicke von 35 μm, gefolgt vom IsoClad 917-Kern, der 1.575 mm (62 mil) misst, und einer weiteren Kupferschicht mit einer Dicke von 35 μm.Dieser Stapel bietet eine solide Grundlage für zuverlässige Schaltungen.



Bei den Konstruktionsdetails bietet diese Leiterplatte eine Plattengröße von 70 mm x 42 mm (1 PCS, +/- 0,15 mm).Die Mindestgröße des Lochs beträgt 0.4 mm, die Flexibilität für verschiedene Bauteilgrößen bietet.



Das Brett hat eine Enddicke von 1,6 mm, die für Langlebigkeit und Stabilität sorgt.Die Durchplattierungstärke beträgt 20 μmDie Oberfläche besteht aus Eintauzgold, das eine ausgezeichnete Schweißfähigkeit und Korrosionsbeständigkeit bietet.Aber es hat eine grüne Top-LötmaskeDarüber hinaus wird jede Platte vor dem Versand einem 100%igen elektrischen Test unterzogen, um Qualität und Zuverlässigkeit zu gewährleisten.



PCB-Material: Nichtgewebte Glasfaser/PTFE-Komposite
Bezeichnung: IsoClad 917
Dielektrische Konstante: 2.17 oder 2.20 (10 GHz)
Dissipationsfaktor 0.0013 (10 GHz)
Anzahl der Schichten: Einseitige, doppelseitige, mehrschichtige und hybride PCB
Kupfergewicht: 1 Unz (35 μm), 2 Unz (70 μm)
Dielektrische Dicke 20 Millimeter (0,508 mm), 31 Millimeter (0,787 mm), 62 Millimeter (1,575 mm)
PCB-Größe: ≤ 400 mm x 500 mm
Lötmaske: Grün, Schwarz, Blau, Gelb, Rot usw.
Oberflächenveredelung: ENIG (Immersionsgold), HASL, Immersionssilber, Immersionstin, ENEPIG, OSP, Bares Kupfer, reines Gold etc.



62mil IsoClad 917 PCB 2-Schicht Immersion Gold Grün Schweißmasken-Schaltung 0



PCB-Statistiken:

Zusammensetzung: 29
Gesamtzahl der Pads: 53
Durchlöcher: 32
Oberste SMT-Pads: 21
Unterste SMT-Pads: 0
Durchfahrt: 28
Netze: 2



Unterstütztes Bildformat:Gerber RS-274-X



Akzeptierter Qualitätsstandard:IPC-Klasse 2



Verfügbarkeit:Die IsoClad 917-PCB ist weltweit verfügbar, so dass Ingenieure und Designer unabhängig von ihrem Standort auf die fortschrittlichen Funktionen zugreifen können.



Einige typische Anwendungen:
Konforme Antennen
Stripline und Mikrostrip-Schaltkreise
Führungssysteme
Radarsysteme und elektronische Systeme
