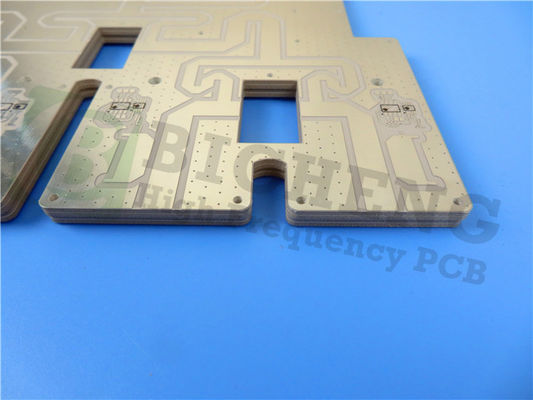

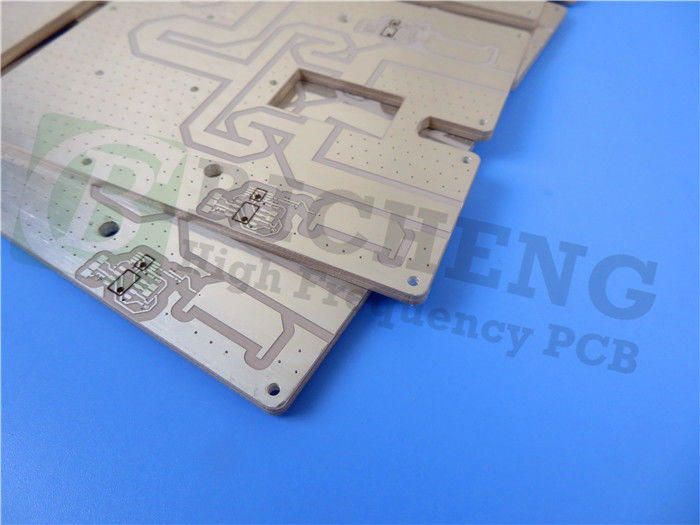

1.6mm AD1000 PCB 50mil 1oz High Frequency PCB Board ENIG

Die AD1000 ist ein leistungsfähiges, aus gewebtem Glas verstärktes Laminat, das eine außergewöhnliche Dimensionstabilität, mechanische Robustheit,und elektrische Eigenschaften für HochfrequenzanwendungenMit einer dielektrischen Konstante von 10,2 oder mehr ermöglicht dieses Material eine Miniaturisierung der Schaltkreise im Vergleich zu herkömmlichen Laminaten mit geringen Verlusten, was es ideal für Leistungsverstärker, Filter,Koppler, und andere Komponenten, die niedrigimpedante Übertragungsleitungen verwenden.

Zu den wichtigsten Merkmalen des AD1000-PCB gehören:

- Glasverstärkte PTFE/keramische Konstruktion für eine höhere Dimensionsstabilität und mechanische Integrität
- branchenführende Wärmeleitfähigkeit für eine verbesserte Wärmeableitung und -verwaltung
- hohe Kupferschalenfestigkeit von mehr als 12 lbs/in, was dünnere Schaltkreisspuren ermöglicht
- Der geringste Einsatzverlust unter den 10 Dk-Produkten
- Große verfügbare Panelgrößen für effiziente Mehrkreisverarbeitung
- Niedrige Feuchtigkeitsaufnahme von nur 0,03% für eine zuverlässige Leistung in feuchten Umgebungen

Vorteile:

Die AD1000-PCB bietet eine Reihe von Vorteilen, die sie zu einer außergewöhnlichen Wahl für Hochfrequenzanwendungen machen.Die mit Gewebeglas verstärkte PTFE/keramische Konstruktion bietet im Vergleich zu anderen 10 Dk-Produkten eine überlegene mechanische Robustheit und größere DimensionsstabilitätDies erlaubt das Design von miniaturisierten Schaltungen, was zu Gewichtsersparnissen führt, ohne die Zuverlässigkeit zu beeinträchtigen.

Die branchenführende Wärmeleitfähigkeit des AD1000 sorgt für eine effiziente Wärmeableitung und -verwaltung, die für energieintensive Komponenten wie Verstärker von entscheidender Bedeutung ist.die geringverlustreichen Eigenschaften des Materials tragen zu einer größeren Signalintegrität bei, die zuverlässigere und leistungsfähigere HF- und Mikrowellenkreise ermöglichen.

Die kostengünstige Plattenanordnung und die Verarbeitungsmöglichkeiten des AD1000 PCB machen es zu einer attraktiven Option für Ingenieure.03% sorgt auch für eine zuverlässige Leistung in feuchten Umgebungen.

Das 2-Schicht-Rigid-PCB verwendet 35 μm Kupferschichten auf einem 1,527 mm dicken AD1000-Kern mit einer Gesamtdicke von 1,6 mm. Die Konstruktionsdetails umfassen eine Mindestspur von 4/4 mil / Raum und 0.32 mm große Löcher, die der IPC-Klasse-2-Norm entsprechen.

PCB-Konstruktionsdetails:

Abmessungen der Platten: 42,6 mm x 21,5 mm mit einer Toleranz von ±0,15 mm
Mindestspuren: 4/4 mils
Mindestöffnung: 0,32 mm
Keine blinden Durchläufe
Gewicht des fertigen Kupfers: 1 Unze (1,4 Mil) an den äußeren Schichten
Durchspannungsdicke: 20 μm
Oberflächenveredelung: Immersion Gold
Keine Ober- oder Unterseide oder Lötmaske
Vor dem Versand werden 100% elektrische Prüfungen durchgeführt, um Qualität und Zuverlässigkeit zu gewährleisten.

Dieses 3-Komponenten-PCB mit 11 Platten hat 7 Durchlöcher und 4 SMT-Platten an der Oberseite, wobei die 2 elektrischen Netze durch 4 Schaltungen miteinander verbunden sind.Vor dem Versand werden 100% elektrische Prüfungen durchgeführt, um eine außergewöhnliche Qualität und Zuverlässigkeit zu gewährleisten..

Die AD1000-PCB ist eine ausgezeichnete Wahl für eine Vielzahl von Hochfrequenzanwendungen, einschließlich Radarmodule, Kollisionsvermeidungssysteme, Leistungsverstärker, Geräuschverstärker,und miniaturisierte Schaltungen und Patch-Antennen, vor allem im X-Band und unterhalb der Frequenzbereiche.Die AD1000 ist eine bewährte Lösung für anspruchsvolle Mikrowellen- und HF-Designs.
