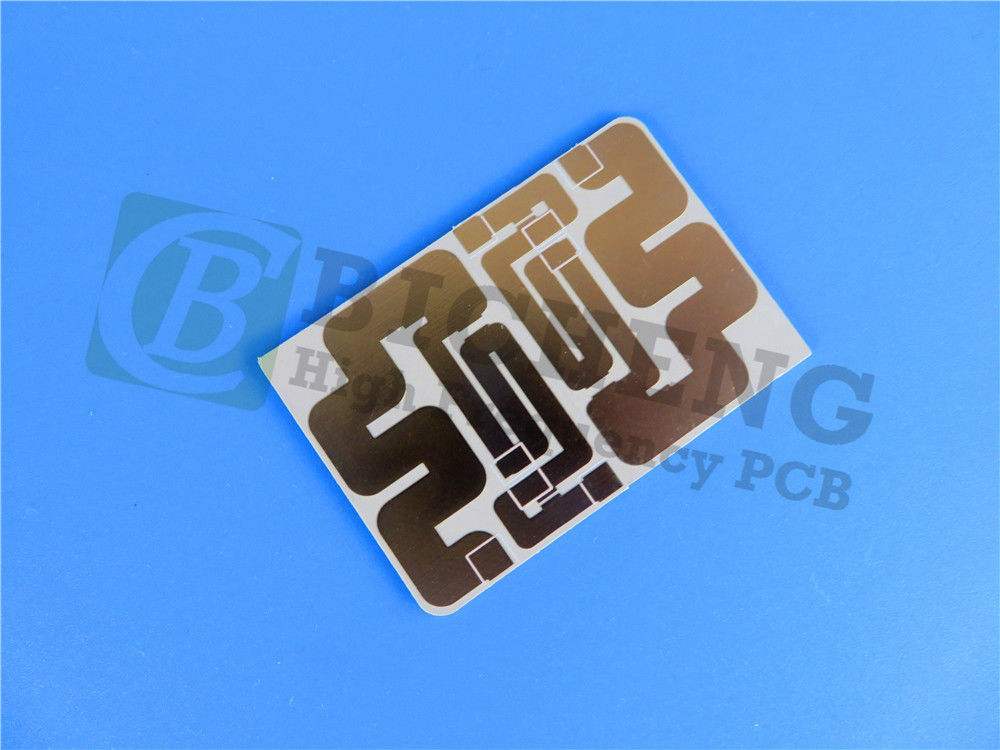

40mil AD300D PCB 1,1mm Schwarze Schweißmaske Immersions-Gold-Schaltung

Einleitung:
Die AD300D ist ein Hochfrequenz-PCB, das aus dem Laminatmaterial von Rogers AD300D hergestellt wurde.Dieses PTFE-Laminat bietet eine geringe und kontrollierte dielektrische KonstanteDie kostengünstige Konstruktion bietet eine verbesserte elektrische und mechanische Leistung gegenüber Standard-PTFE-PCBs.

Eigenschaften:
- Gut gesteuerte Dielektrikkonstante von 2,94 ± 0,05 bei 10 GHz und 23°C
- Niedrige Verlusttangente von 0,0021 bei 10 GHz, 23°C und 50% relativer Luftfeuchtigkeit
- Zersetzungstemperatur über 500°C
- Feuchtigkeitsaufnahme von nur 0,04%
- CTE von 24 ppm/°C (X-Achse), 23 ppm/°C (Y-Achse), 98 ppm/°C (Z-Achse)
- Niedriges PIM von -159 dBc bei einer Dicke von 30 mils
- Zeit bis zur Delamination über 60 Minuten

Vorteile:
- Vielfache Anwendungsmöglichkeiten aufgrund hervorragender elektrischer und mechanischer Eigenschaften
- Verbesserte Leistungsfähigkeit
- Höhere Antenneeffizienz durch geringen Verlust
- Beibehält die mechanische Integrität während der Herstellung und Montage
- UL 94-V0 Brandfähigkeit
- Ausgezeichnete Dimensionsstabilität für wiederholbare Leistung
- Verbesserte Produktionserträge

Details für den Bau:
Diese 2-schichtige starre Leiterplatte verwendet 35 μm Kupferschichten auf einem 1,016 mm (40 mil) dicken AD300D-Laminat.1 mm und eine enge Abmessungstoleranz von ±0.15 mm. Es hat eine Mindestspur von 4/4 mil und 0,3 mm Mindestlochgröße.Kupferschichten sind mit einer 20 μm hohen Beschichtung und einer Oberflächenveredelung durch Eintauchen mit Gold beendetDie oberste Schicht ist mit einem schwarzen Seidenmasken versehen, während die untere Schicht keine Seidenmasken oder Lötmasken hat.

PCB-Statistiken:

12 Komponenten
Gesamt 28 Pads (19 Durchlöcher, 9 oberseitige SMT, 0 unterseitige SMT)
27 Durchgänge
2 Netze
100%ige elektrische Prüfung vor dem Versand

Die Leiterplatte ist im Gerber RS-274-X-Format erhältlich und entspricht dem strengen IPC-Klasse-2-Standard.

Anwendungen:

Die AD300D-PCB ist eine ausgezeichnete Wahl für Hochfrequenzanwendungen wie:

Antennen für Basisstationen der Mobilfunkinfrastruktur
Telematikantennensysteme für die Automobilindustrie
Antennen für kommerzielle Satellitenfunkverbindungen

Diese leistungsstarken PCBs sind weltweit erhältlich.
