MOQ: | 1 Stück |
Preis: | USD9.99-99.99/PCS |
Standardverpackung: | Staubsack+Karton |
Lieferfrist: | 8-9 Arbeitstage |
Zahlungsmethode: | T/T |
Lieferkapazität: | 5000 Stück pro Monat |

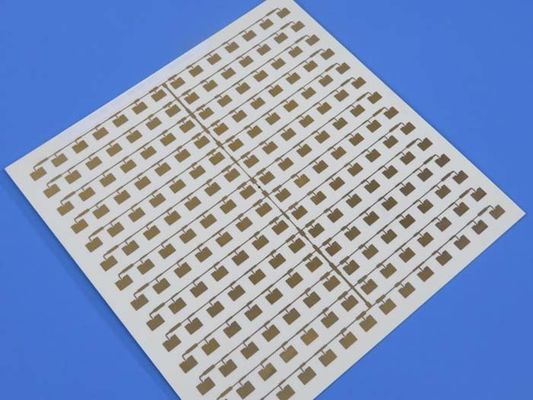

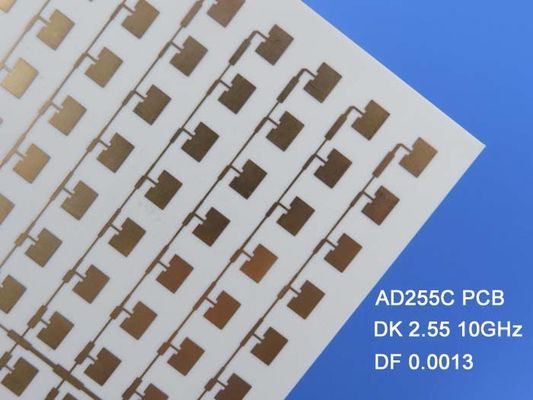

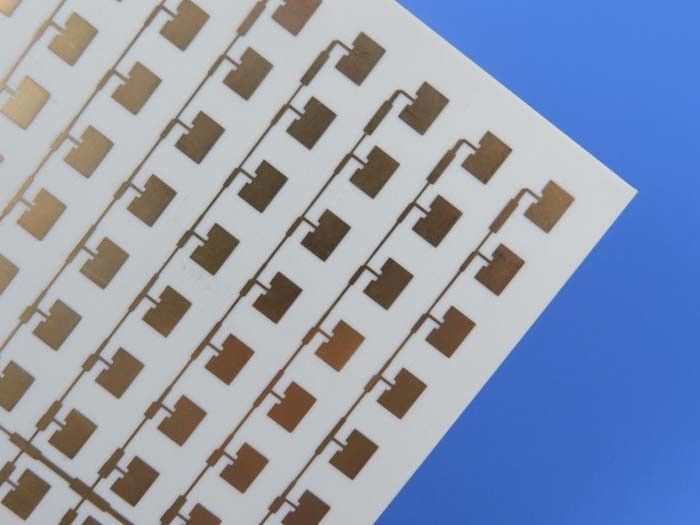

Ein neu ausgeliefertes Antennen-PCB auf Basis von AD255C.Die Antenne-PCB AD255C ist ein außergewöhnliches Produkt, das für eine Vielzahl von Mikrowellen- und HF-Anwendungen in der Telekommunikationsinfrastruktur eine hervorragende Leistung und Zuverlässigkeit bietetMit seinen fortschrittlichen Funktionen und innovativem Design ist dieses PCB ein Game-Changer in der Welt der Antennenlaminate.
Der AD255C ist mit glasverstärkten PTFE-basierten Materialien ausgestattet und bietet eine kontrollierte dielektrische Konstante, eine geringe Verlustleistung und eine bemerkenswerte passive Intermodulation (PIM).Die gewebte Glasverstärkung sorgt für eine ausgezeichnete Schaltkreisverarbeitbarkeit und ermöglicht die Herstellung von Leiterplatten mit hohem Leistungsgrad, um eine optimale Qualität und Effizienz zu gewährleisten.
Hauptmerkmale:
- Sehr geringe Verluste aus PTFE und keramisch gefülltem Verbundwerkstoff für eine höhere Leistung
- Dielektrische Konstante von 2,55 mit enger Toleranz bei 10 GHz/23°C, die einen präzisen Betrieb gewährleistet
- 0,0013 Verlust tangent bei 10 GHz und Basisstationsfrequenzen bei 10 GHz/23°C, was den Signalverlust minimiert
- Zersetzungstemperatur (Td) größer als 500°C, was eine Langlebigkeit unter extremen Bedingungen gewährleistet
- Kupfer mit niedrigem Profil für eine höhere Leistungsfähigkeit der Schaltung
- Feuchtigkeitsabsorption von nur 0,03%, wobei Stabilität und Zuverlässigkeit erhalten bleiben
- Koeffizient der thermischen Ausdehnung (CTE) bei X-Achse 34 ppm/°C, Y-Achse 26 ppm/°C und Z-Achse 196 ppm/°C, wodurch Belastungen minimiert und eine zuverlässige Leistung gewährleistet wird
Vorteile:
1. Niedrigerer Einsetzungsverlust: Die Antenne-PCB AD255C bietet im Vergleich zu herkömmlichen PCB-Substraten einen deutlich geringeren Einsetzverlust und sorgt so für eine effiziente Signalübertragung und -empfang.
2. Niedriges PIM für Antennenanwendungen: Mit außergewöhnlicher PIM-Leistung minimiert dieses PCB Störungen und bietet eine klare und zuverlässige Kommunikation.
3. Phasenstabilität: Der hervorragende thermische Expansionskoeffizient (TCEr) gewährleistet Phasenstabilität und ermöglicht eine gleichbleibende Leistung über einen breiten Temperaturbereich.
4. Kompatibilität: Die Antenne-PCB AD255C ist mit der Standard-PCB-Verarbeitung auf PTFE-Basis kompatibel, sodass sie leicht in bestehende Systeme integriert werden kann.
Elektrische Eigenschaften | AD255C | Einheiten | Prüfbedingungen | Prüfmethode | |
PIM (30mil/60mil) | -159/-163 | dBc | Reflektierte 43 dBm gesäumte Töne bei 1900 MHz, S1/S1 | Rogers Interne 50 Ohm | |
Dielektrische Konstante (Verfahren) | 2.55 | - | 23°C @ 50% Höchstemperatur | 10 GHz | IPC TM-650 2.5.5.5 (IPC TM-650 2.)5.5.3) |
Dielektrische Konstante (Konstruktion) | 2.60 | - | C-24/23/50 | 10 GHz | Mikrostrip-Differenzphasenlänge |
Dissipationsfaktor (Verfahren) | 0.0013 | - | 23°C @ 50% Höchstemperatur | 10 GHz | IPC TM-650 2.5.5.5 |
Wärmeeffizient der Dielektrikkonstante | -110 | ppm/oC | 0°C bis 100°C | 10 GHz | IPC TM-650 2.5.5.5 |
Volumenwiderstand | 7.4 x 108 | Mohm-cm | C-96/35/90 | - | IPC TM-650 2.5.17.1 |
Oberflächenwiderstand | 3.6 x 107 | - Was ist los? | C-96/35/90 | - | IPC TM-650 2.5.17.1 |
Elektrische Festigkeit (dielektrische Festigkeit) | 911 | V/mil | - | - | IPC TM-650 2.5.6.2 |
Dielektrische Auflösung | > 40 | KV | D-48/50 | X/Y-Richtung | IPC TM-650 2.5.6 |
Thermische Eigenschaften | |||||
Zersetzungstemperatur (T)d) | > 500 | ̊C | 2 Stunden @ 105 ̊C | 5% Gewichtsverlust | IPC TM-650 2.3.40 |
Koeffizient der thermischen Ausdehnung - x | 34 | ppm/ ̊C | - | -55 °C bis 288 °C | IPC TM-650 2.4.41 |
Koeffizient der thermischen Ausdehnung - y | 26 | ppm/ ̊C | - | -55 °C bis 288 °C | IPC TM-650 2.4.41 |
Koeffizient der thermischen Ausdehnung - z | 196 | ppm/ ̊C | - | -55 °C bis 288 °C | IPC TM-650 2.4.41 |
Wärmeleitfähigkeit | 0.35 | W/mK | - | Z-Richtung | ASTM D5470 |
Zeit für die Delamination | > 60 | Minuten | wie empfangen | 288 ̊C | IPC TM-650 2.4.24.1 |
Mechanische Eigenschaften | |||||
Kupferschälkraft nach thermischer Belastung | 2.4 (13.6) |
N/mm (Pfund/in) | 10s @ 288 ̊C | 35 μm Folien | IPC TM-650 2.4.8 |
Flexuralfestigkeit (MD/CMD) | 8.8/6.4 (60.7/44.1) | MPa (ksi) | 25 °C ± 3 °C | - | ASTM D790 |
Zugfestigkeit (MD/CMD) | 8.1/6.6 (55.8/45.5) | MPa (ksi) | 23°C/50% Höchstemperatur | - | Einheit für die Berechnung der Werte für die Berechnung der Werte für die Berechnung der Werte |
Flex Modulus (MD/CMD) | 930/818 (6.412/5.640) | MPa (ksi) | 25 °C ± 3 °C | - | IPC-TM-650 Prüfmethode 2.4.4 |
Dimensionalstabilität (MD/CMD) | 0.03/0.07 | Mil/Zoll | nach Ätzen + Backen | - | IPC-TM-650 2.4.39a |
Körperliche Eigenschaften | |||||
Entflammbarkeit | V-0 | - | - | - | UL-94 |
Feuchtigkeitsabsorption | 0.03 | % | E1/105 +D48/50 | - | IPC TM-650 2.6.2.1 |
Dichte | 2.28 | G/cm3 | C-24/23/50 | - | ASTM D792 |
Spezifische Wärmekapazität | 0.813 | J/g°K | 2 Stunden bei 105°C | - | ASTM E2716 |
PCB-Stapler:
Diese Leiterplatte verfügt über eine 2-schichtige starre Konstruktion mit einer Kupferschichtdicke von 35 μm. Das AD255C-Laminat mit einer Dicke von 0,508 mm (20 mil) ist das ideale Substrat für eine optimale Leistung.Die zweite Kupferschicht, ebenfalls 35 μm dick, vervollständigt das Stapeln und sorgt für Langlebigkeit und Stabilität.
PCB-Konstruktionsdetails:
- Abmessungen des Platines: Dieses Antennen-PCB misst 32,91 mm x 40,41 mm und bietet eine kompakte, aber leistungsstarke Lösung für verschiedene Anwendungen.
- Mindestspuren/Raum: Mit einer Mindestspuren/Raumgröße von 4/4 Millimeter ermöglicht dieses PCB eine präzise Routing und eine effiziente Nutzung des Raums.
- Mindestlochgröße: Der AD255C unterstützt eine Mindestlochgröße von 0,25 mm, wodurch eine vielseitige Komponentenintegration ermöglicht wird.
- Endplattenstärke: Die Endplattenstärke beträgt 0,6 mm, wodurch eine kompakte und leichte Lösung hergestellt wird.
- Fertiges Cu-Gewicht: Die äußeren Schichten dieses PCBs weisen ein Kupfergewicht von 1,4 ml auf, was eine robuste Leitfähigkeit gewährleistet.
- Durch Plattierungstärke: Die Durchgänge sind mit einer Dicke von 20 μm plattiert, was eine zuverlässige Signalübertragung ermöglicht.
- Oberflächenveredelung: Die Antenne-PCB AD255C ist mit einer silbernen Oberflächenveredelung ausgestattet, die eine hervorragende Leitfähigkeit und Korrosionsbeständigkeit gewährleistet.
- Oberste Seidenfläche: Die oberste Seidenfläche ist in weiß dargestellt und bietet eine klare Kennzeichnung und Identifikation.
- Unterseidenschirm: Es ist kein Unterseidenschirm enthalten, wodurch das Design vereinfacht und die Effizienz maximiert wird.
- Oberste Lötmaske: Die oberste Lötmaske ist grün und schützt die Kupferspuren.
- Maske mit Bodenlöter: Es wird keine Maske mit Bodenlöter aufgetragen, wodurch das Löten und Nachbearbeiten leicht möglich ist.
- 100% elektrischer Test: Jede Leiterplatte wird vor dem Versand einem strengen 100% elektrischen Test unterzogen, um Qualität und Zuverlässigkeit zu gewährleisten.
PCB-Material: | Glasverstärkte Verbundstoffe auf PTFE-Basis |
Bezeichnung: | AD255C |
Dielektrische Konstante: | 2.55 (10 GHz) |
Verlustfaktor | 0.0013 (10 GHz) |
Anzahl der Schichten: | Doppelseitige PCB, mehrschichtige PCB, hybride PCB |
Kupfergewicht: | 0.5 oz (17 μm), 1 oz (35 μm), 2 oz (70 μm) |
Dielektrische Dicke: | 20mil (0,508mm), 30mil (0,762mm), 40mil (1,016mm), 60mil (1,524mm), 125mil (3,175mm) |
PCB-Größe: | ≤ 400 mm x 500 mm |
Lötmaske: | Grün, Schwarz, Blau, Gelb, Rot usw. |
Oberflächenveredelung: | Bares Kupfer, HASL, ENIG, Immersionssilber, Immersionstin, OSP, reines Gold etc. |
PCB-Statistiken:
Diese Antenne-PCB verfügt über eine kompakte Konstruktion mit 15 Komponenten, insgesamt 29 Pads, 17 Durch-Loch-Pads und 12 Top SMT-Pads.Bereitstellung vielseitiger Verbindungsmöglichkeiten.
Akzeptierter Standard und Verfügbarkeit:
Die Antenne-PCB AD255C entspricht dem IPC-Klasse-2-Standard und gewährleistet die Einhaltung branchenführender Qualitäts- und Zuverlässigkeitsrichtlinien.Einfach zugänglich für Ihre spezifischen Projektbedürfnisse.
Typische Anwendungen:
Die Antenne-PCB AD255C ist die perfekte Wahl für verschiedene Anwendungen, darunter:
- Antenne der Basisstation der Mobilfunkinfrastruktur: Sicherstellung einer zuverlässigen und effizienten Kommunikation in Mobilfunknetzen.
- Telematikantennensysteme für die Automobilindustrie: Verbesserung der Konnektivität und Leistung bei Telematikanwendungen für die Automobilindustrie.
- kommerzielle Satellitenfunkantennen: Erreichung eines überlegenen Signalempfangs und -übertragung in Satellitenfunksystemen.
Erleben Sie die Leistung der Antenne-PCB AD255C und erschließen Sie ein neues Niveau an Leistung und Zuverlässigkeit in Ihren HF- und Mikrowellenanwendungen.und sorgfältige KonstruktionBestellen Sie jetzt und entdecken Sie den Unterschied, den die AD255C-Antennen-PCB in Ihren Projekten weltweit machen kann.
