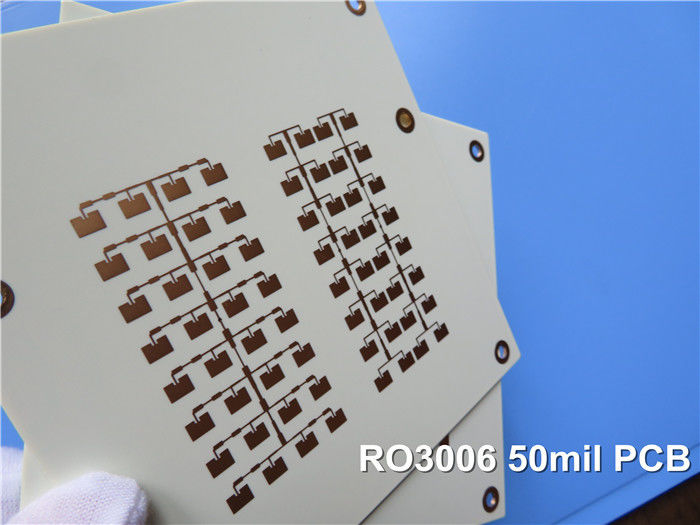

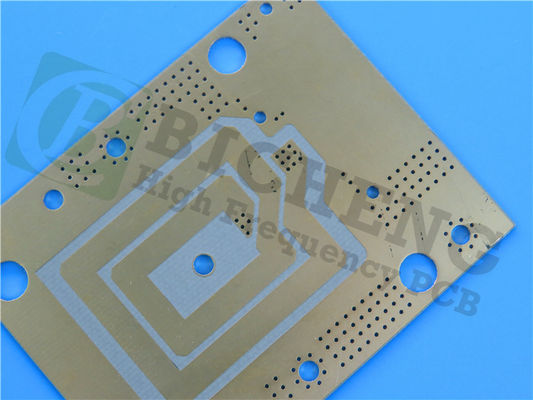

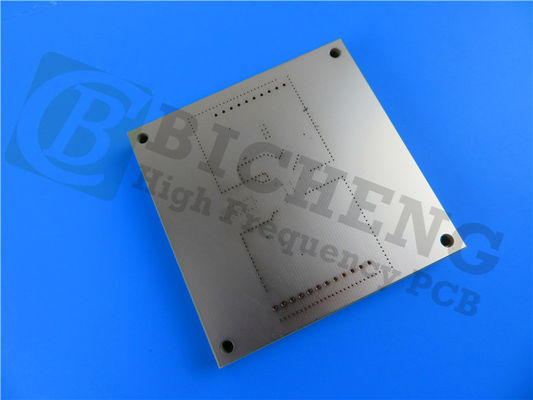

RO3006 Kupferbeschichtung Immersion Gold RF PCB Board 2-Schicht 50mil 1OZ

Wir präsentieren Ihnen unsere neu gelieferten Leiterplatten mit den modernsten Rogers RO3006-Laminaten, die mit außergewöhnlicher elektrischer und mechanischer Stabilität ausgelegt sind.Dieser keramisch gefüllte PTFE-Verbundwerkstoff gewährleistet eine zuverlässige Leistung in einer Vielzahl von AnwendungenMit einer stabilen dielektrischen Konstante (Dk) bei unterschiedlichen Temperaturen eliminiert sie die Schrittänderung in Dk, die üblicherweise bei PTFE-Glasmaterialien bei Raumtemperatur auftritt.

Hauptmerkmale:

Rogers RO3006 keramisch gefüllte PTFE-Verbundwerkstoffe
Dielektrische Konstante von 6,15+/- 0,15 bei 10 GHz/23°C
Dissipationsfaktor von 0,002 bei 10 GHz/23°C
Td> 500°C
Wärmeleitung von 0,79 W/mK
Feuchtigkeitsabsorption von 0,02%
Koeffizient der thermischen Ausdehnung (-55-288 °C): Achse X 17 ppm/°C, Achse Y 17 ppm/°C, Achse Z 24 ppm/°C

Vorteile:

Einheitliche mechanische Eigenschaften für eine Reihe von dielektrischen Konstanten:
Ideal für Mehrschichtplatten mit unterschiedlichen Dielektrikkonstanten
geeignet für die Verwendung mit Epoxiglas-Mehrschichtplatten-Hybridkonstruktionen
Niedriger Ausdehnungskoeffizient in der Ebene (gleichwertiges Kupfer):
Ermöglicht zuverlässigere Oberflächenbaugruppen
Ideal für temperaturempfindliche Anwendungen
Ausgezeichnete Dimensionsstabilität
Volumenherstellungsprozess:
Wirtschaftliche Laminatpreise


PCB-Stapler:

2-schichtige starre PCB
Kupfer_Schicht_1: 35 μm
Rogers RO3006 Substrat: 50 mil (1.27 mm)
Kupfer_Schicht_2: 35 μm

PCB-Konstruktionsdetails:

Diese Leiterplatte hat eine kompakte Größe mit Abmessungen von 55 mm x 47 mm, was sie für raumbeschränkte Anwendungen geeignet macht.eine präzise Routing der Signale und eine effiziente Nutzung des Bordplatzes ermöglichenDie Mindestöffnung beträgt 0,3 mm, wodurch die Installation kleiner Bauteile und die einfache Montage ermöglicht werden.

Die Platte enthält keine Blindvias, wodurch der Herstellungsprozess vereinfacht und die Kosten gesenkt werden..Die Außenschichten haben ein Kupfergewicht von 1 Unze (1,4 Mil), was eine ausreichende Leitfähigkeit für die Signalübertragung und Stromverteilung bietet.Sicherstellung zuverlässiger Verbindungen zwischen verschiedenen Schichten der PCB.

Die Oberflächenbeschichtung dieser Leiterplatte besteht aus Eintauchgold, das eine hervorragende Korrosionsbeständigkeit und Schweißfähigkeit bietet und eine robuste Leistung in verschiedenen Umgebungen gewährleistet.Die Oberseite ist in weiß dargestellt, die eine klare und lesbare Komponentenkennzeichnung für die einfache Montage und Identifizierung bietet.Vereinfachung des Herstellungsprozesses und Senkung der Kosten.

Vor dem Versand wird jedes PCB zu 100% elektrisch geprüft, um seine Funktionalität und Leistung zu gewährleisten.Dieses umfassende Prüfverfahren gewährleistet, dass die PCB die erforderlichen Spezifikationen und Funktionen erfüllt, wie sie vorgesehen sind.

PCB-Statistiken:

Diese Leiterplatte besteht aus 16 Komponenten, die es ermöglichen, komplexe elektronische Schaltungen zu erstellen.mit einer Breite von mehr als 20 mm,Unter diesen Pads sind 29 für durchlöchrige Komponenten bestimmt, während 17 für Oberflächen-Mount-Technologie (SMT) -Komponenten auf der oberen Seite des Boards konzipiert sind.Es gibt keine SMT Pads auf der unteren Seite der PCB.

Die Platte umfasst 41 Schaltungen, die Verbindungen zwischen verschiedenen Schichten ermöglichen und den Signal- und Stromfluss erleichtern.mit einer Breite von mehr als 20 mm,.

Das für diese Leiterplatte verwendete Bildformat ist Gerber RS-274-X, ein in der Industrie weithin anerkannter Standard für die Leiterplattenherstellung.Es gewährleistet die Kompatibilität mit verschiedenen Herstellungsprozessen und ermöglicht eine genaue Wiedergabe des Designs.

Dieses PCB entspricht der Norm IPC-Klasse 2, die spezifische Qualitäts- und Leistungskriterien für PCBs für allgemeine elektronische Produkte festlegt.Diese Einhaltung einer anerkannten Branchennorm stellt sicher, dass die PCB die erforderlichen Ebenen der Zuverlässigkeit und Leistung erfüllen.

Die Verfügbarkeit dieses PCB ist nicht auf eine bestimmte Region oder einen bestimmten Markt beschränkt, sondern weltweit zugänglich, so dass Kunden aus verschiedenen Ländern von seinen Funktionen und Anwendungen profitieren können.

Einige typische Anwendungen:

Anwendungen für Radaranlagen im Automobilbereich
Satellitenantennen zur globalen Positionierung
Mobilfunktelekommunikationssysteme: Leistungsverstärker und Antennen
Antennen für drahtlose Kommunikation
Satelliten für die direkte Übertragung
Datenverbindung auf Kabelsystemen
Fernzählerleser
Kraft-Backplaner

Erleben Sie die Zuverlässigkeit und Leistung unserer weltweit erhältlichen Leiterplatten mit Rogers RO3006 Laminaten.Dieses PCB gewährleistet eine außergewöhnliche elektrische und mechanische Stabilität in anspruchsvollen Umgebungen.Vertrauen Sie auf seine einheitlichen mechanischen Eigenschaften, einen geringen Ausdehnungskoeffizienten und einen kostengünstigen Herstellungsprozess für Ihr nächstes Projekt.
