MOQ: | 1 Stück |
Preis: | USD9.99-99.99/PCS |
Standardverpackung: | Staubsack+Karton |
Lieferfrist: | 8-9 Arbeitstage |
Zahlungsmethode: | T/T |
Lieferkapazität: | 5000 Stück pro Monat |
Einführung des Advanced High-Frequency PCB für Strom- und Antennenanwendungen - RF-60TC PCB.RF-60TC ist ein hochmodernes Hochfrequenzmaterial, das entwickelt wurde, um den Anforderungen von Hochleistungs-HF- und Mikrowellenanwendungen gerecht zu werdenDieses thermisch leitfähige, keramisch gefüllte, glasverstärkte PTFE-Laminat bietet eine außergewöhnliche Leistung für Anwendungen, bei denen niedrigere Betriebstemperaturen, verbesserte Gewinn-und Effizienzsteigerungen bei miniaturisierten AntennenentwürfenDer RF-60TC setzt einen neuen Maßstab auf dem Markt für 6,15 DK, da er eine hervorragende dielektrische Wärmeabgabe und bemerkenswert geringe dielektrische Verluste bietet.
Hauptmerkmale des RF-60TC:
1. Glasverstärkte PTFE-Keramikverbundstoffe:
RF-60TC enthält fortschrittliche glasverstärkte PTFE-Keramikverbundstoffe, die eine überlegene Leistung und Zuverlässigkeit in Hochleistungsanwendungen gewährleisten.
2Dielektrische Konstante (Dk) von 6,15 bei 10 GHz:
Mit einem stabilen Dk von 6,15 bei 10 GHz garantiert RF-60TC eine gleichbleibende elektrische Leistung über einen breiten Frequenzbereich hinweg und ermöglicht eine genaue Signalverbreitung.
3. Niedriger Dissipationsfaktor:
RF-60TC verfügt über einen niedrigen Ablassfaktor von 0,002 bei 10 GHz und 23 °C, wodurch eine effiziente Leistungsübertragung ermöglicht wird und Energieverluste minimiert werden.
4. Wärmefaktor von Dk:
Das Material weist einen thermischen Koeffizienten von Dk von -3,58 ppm/°C in einem Temperaturbereich von -50°C bis 150°C auf, wodurch auch unter unterschiedlichen thermischen Bedingungen stabile elektrische Eigenschaften gewährleistet werden.
5. Ausgezeichnete Wärmeleitfähigkeit:
RF-60TC bietet hohe Wärmeleitfähigkeit Werte, bietet eine verbesserte Wärmeübertragung und ermöglicht zusätzliche Design-Marge.Es verlängert die Lebensdauer der Wirkstoffe und verbessert die langfristige VerlässlichkeitDie Wärmeleitfähigkeit beträgt 0,9 W/M*K (unbeschichtet), 1,0 W/M*K (0,5 Unzen Kupfer) und 1,05 W/M*K (1 Unze Kupfer).
6. Niedrige Feuchtigkeitsabsorption:
Mit einer Feuchtigkeitsabsorptionsrate von nur 0,03%, behält RF-60TC seine elektrischen und mechanischen Eigenschaften und gewährleistet eine gleichbleibende Leistung im Laufe der Zeit.
7Dimensional Stabilität und CTE:
RF-60TC verfügt über niedrige Wärmeausdehnungskoeffizienten (CTE) mit X- und Y-Achsenwerten von 9,9 ppm/°C und einem Z-Achsenwert von 40 ppm/°C.Diese ausgezeichnete Dimensionsstabilität ermöglicht die Konstruktion von Hochschichtzahl-Mehrschicht-PCBs mit verbesserter Plattierung durch Lochverlässlichkeit.
RF-60TC Typische Werte | |||||
Eigentum | Prüfmethode | Einheit | Wert | Einheit | Wert |
Dk @ 10 GHz | IPC-650 2.5.5.5.1 (geändert) | 6.15 ± 0.15 | 6.15 ± 0.15 | ||
Df @ 10 GHz | IPC-650 2.5.5.5.1 (geändert) | 0.002 | 0.002 | ||
TcK | ppm/°C | -Drei.581 | ppm/°C | -Drei.581 | |
Dielektrische Auflösung | IPC-650 2.5.6 | KV | 55 | KV | 55 |
Dielektrische Festigkeit | IPC-650 2.5.6.2 | V/mil | 550 | V/mm | 21,654 |
Bogenwiderstand | IPC-650 2.5.1 | Sekunden | > 180 | Sekunden | > 180 |
Feuchtigkeitsabsorption | IPC-650 2.6.2.1 | % | 0.03 | % | 0.03 |
Flexuralstärke (MD) | IPC-650 2.4.4 | PSI | 10,000 | N/mm2 | 69 |
Flexuralstärke (CD) | IPC-650 2.4.4 | PSI | 9,000 | N/mm2 | 62 |
Zugfestigkeit (MD) | IPC-650 2.4.19 | PSI | 9,000 | N/mm2 | 62 |
Zugfestigkeit (CD) | IPC-650 2.4.19 | PSI | 7,000 | N/mm2 | 48 |
Young's Modulus (MD) | ASTM D 3039/IPC-TM-650 2.4.19 | KPSI | 721 | N/mm2 | 4971 |
PoissonRatio (MD) | ASTM D 3039/IPC-TM-650 2.4.19 | 0.155 | 0.155 | ||
Schälfestigkeit (1 Unze ED) | IPC-650 2.4.8 | Gewicht in kg | 8 | N/mm | 1.43 |
Wärmeleitfähigkeit (unbeschichtet) | IPC-650 2.4.50 | W/M*K | 0.9 | W/M*K | 0.9 |
Wärmeleitfähigkeit (CH/CH) | IPC-650 2.4.50 | W/M*K | 1 | W/M*K | 1 |
Wärmeleitfähigkeit (C1/C1) | IPC-650 2.4.50 | W/M*K | 1.05 | W/M*K | 1.05 |
Dimensionsstabilität (MD) | IPC-650 2.4.39 Abschnitt 5.4 (Nach dem Backen) | Mil/in | 0.01 | mm/M | 0.01 |
Dimensionalstabilität (CD) | IPC-650 2.4.39 Abschnitt 5.4 (Nach dem Backen) | Mil/in | 0.69 | mm/M | 0.69 |
Dimensionsstabilität (MD) | IPC-650 2.4.39 Abschnitt 5.5 (Wärmebelastung) | Mil/in | 0.06 | mm/M | 0.06 |
Dimensionalstabilität (CD) | IPC-650 2.4.39 Abschnitt 5.5 (Wärmebelastung) | Mil/in | 0.8 | mm/M | 0.8 |
Oberflächenwiderstand | IPC-650 2.5.17.1 (nach Luftfeuchtigkeit) | - Was ist los? | 1.0 x 108 | - Was ist los? | 1.0 x 108 |
Volumenwiderstand | IPC-650 2.5.17.1 (nach Luftfeuchtigkeit) | Mohm/cm | 1.0 x 108 | Mohm/cm | 1.0 x 108 |
CTE (X- und Y-Achse) | IPC-650 2.4.41 (RT- 150 °C) | ppm/°C | 9.9 | ppm/°C | 9.9 |
CTE (Z-Achse) | IPC-650 2.4.41 (RT- 150 °C) | ppm/°C | 40 | ppm/°C | 40 |
Dichte (spezifische Schwerkraft) | IPC-650 2.3.5 | G/cm3 | 2.84 | G/cm3 | 2.84 |
Spezifische Wärme | IPC-650 2.4.50 | J/gK | 0.94 | J/gK | 0.94 |
Td (2% Wt. Verlust) | IPC - 650 2.4.24.6 / TGA | °F | 930 | °C | 500 |
Td (5% Wt. Verlust) | IPC - 650 2.4.24.6 / TGA | °F | 960 | °C | 515 |
Flammbarkeit | UL 94 | V-0 | V-0 |
Vorteile von RF-60TC:
- Verbesserte Verlusttangente für bessere Signalintegrität.
- Hohe Wärmeleitfähigkeit für eine effiziente Wärmeableitung.
- Verbesserte Dimensionalstabilität für zuverlässige Leistung.
- Niedrige Z-Achse CTE von 40 ppm/°C zur Verringerung der Belastung der Bauteile.
- Ausgezeichnete Haftung für sichere Verbindungen.
- Stabile Dk über Frequenz und Temperatur für eine gleichbleibende Leistung.
- Niedrige Feuchtigkeitsabsorption für langfristige Zuverlässigkeit.

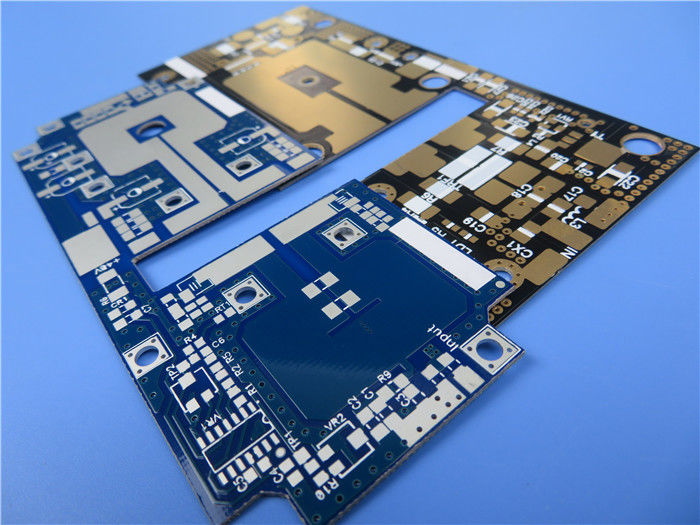

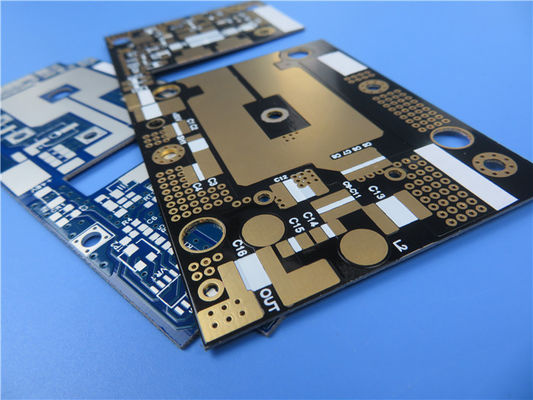

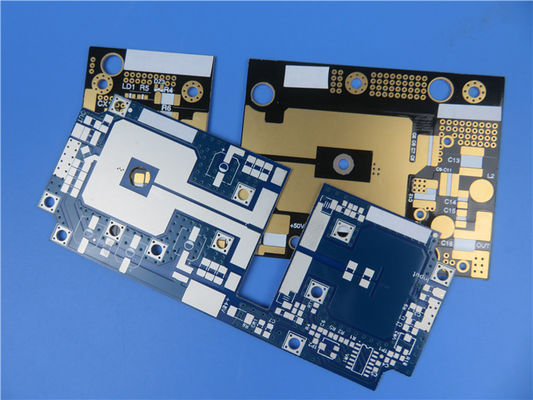

PCB-Konstruktionsdetails:
Das RF-60TC-Substrat hat eine Dicke von 0,127 mm (5 mils), was die gewünschten elektrischen Eigenschaften bietet.Die Abmessungen des Brettes sind 54.19 mm x 34.47 mm (1 PCS) mit einer Toleranz von +/- 0.15 mm, um die genauen Abmessungen für Ihre spezifischen Anforderungen zu gewährleisten.Gewährleistung der Zuverlässigkeit und Einhaltung der Qualitätsstandards.
PCB-Material: | Glasfaser aus Keramik auf PTFE-Basis |
Bezeichnung: | RF-60TC |
Dielektrische Konstante: | 6.15 |
Anzahl der Schichten: | Doppelschicht, Mehrschicht, Hybrid-PCB |
Kupfergewicht: | 0.5 oz (17 μm), 1 oz (35 μm) |
PCB-Dicke: | 10mil (0,254mm); 20mil (0,508mm), 25mil ((0,635mm); 30mil (0,762mm), 60mil (1,524mm) |
PCB-Größe: | ≤ 400 mm x 500 mm |
Lötmaske: | Grün, Schwarz, Blau, Gelb, Rot usw. |
Oberflächenveredelung: | Bares Kupfer, HASL, ENIG, Immersionssilber, Immersionstin, OSP usw. |
PCB-Statistiken:
Diese HF-Leiterplatte besteht aus 14 Komponenten und insgesamt 32 Pads, darunter 21 Durch-Loch-Pads und 11 Top SMT-Pads.
Kunstwerke und Qualitätsstandards:
RF-60TC-PCBs sind mit Gerber RS-274-X-Artwork-Dateien kompatibel und werden nach dem IPC-Klasse-2-Qualitätsstandard hergestellt, um Zuverlässigkeit und gleichbleibende Leistung zu gewährleisten.Sie sind weltweit erhältlich., so daß Ingenieure und Hersteller aus allen Regionen von ihrer außergewöhnlichen Qualität profitieren können.
Typische Anwendungen von RF-60TC:
Erleben Sie die außergewöhnliche Leistung und Zuverlässigkeit von RF-60TC in Ihren Hochleistungsverstärkern, miniaturisierten Antennen, GPS-Geräten, Filtern, Kopplungen, Trennern und Satelliten.Bestellen Sie heute RF-60TC-PCBs und bringen Sie Ihre Designs auf neue Höhen von Effizienz und Leistung.
