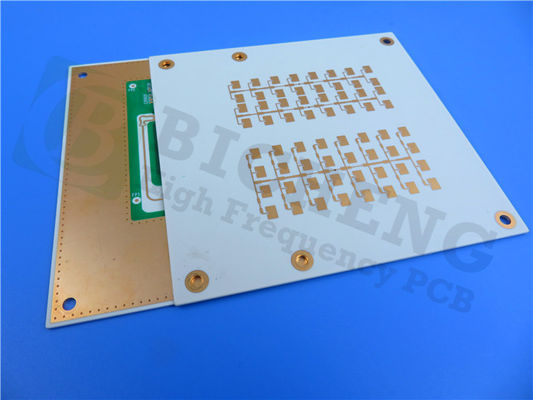

30mil Kappa 438 PCB-Zwei-Schicht-Leiterplatte mit ENEPIG

Einführung der Kappa 438 PCB, einer hochmodernen Schichtplatte, die außergewöhnliche Hochfrequenzleistung mit der Bequemlichkeit von Standard-Epoxy-/Glas- (FR-4) -Prozessen verbindet.mit einem glasverstärkten Kohlenwasserstoffkeramischen System, bietet der Kappa 438 eine überlegene Signalintegrität, geringe Verluste und Flammschutz, was ihn zur idealen Wahl für eine Vielzahl von Anwendungen macht.Lassen Sie uns die bemerkenswerten Eigenschaften und Vorteile erforschen, die die Kappa 438 PCB von der Konkurrenz unterscheiden.

Diese Kappa 438 PCB verfügt über eine Reihe außergewöhnlicher Funktionen, die eine außergewöhnliche Leistung und Zuverlässigkeit in anspruchsvollen Anwendungen gewährleisten.

1Glasverstärkte Kohlenwasserstoffthermoset-Plattform:
Die Kappa 438 PCB ist auf einer robusten Glasverstärkten Kohlenwasserstoff-Thermoset-Plattform gebaut, die eine solide Grundlage für zuverlässige Schaltungen bietet.

2. angepasste Dielektrikkonstante (Dk):
Mit einem maßgeschneiderten Dk von 4.38Die Kappa 438 passt nahtlos zu den Industriestandards für FR-4 an, sodass es einfach ist, bestehende FR-4-Designs, die eine verbesserte elektrische Leistung erfordern, umzuwandeln.

3. Dichte Dk- und Dickeintoleranz:
Die Kappa 438 bietet im Vergleich zu FR-4 engere Dk- und Dickeintoleranzen, was eine gleichbleibende Leistung der Schaltung gewährleistet und eine präzise Ausführung des Designs ermöglicht.

4. Niedrige Z-Achse CTE und hohe Tg:
mit einem niedrigen Wärmeausdehnungskoeffizienten (CTE) auf der Z-Achse von 42 ppm/°C und einer hohen Glasübergangstemperatur (Tg) von > 280°C TMA,Die Kappa 438 PCB gewährleistet Stabilität und Zuverlässigkeit auch bei schwierigen Temperaturen.

5. Wärmefaktor von Dk:
Die Kappa 438 weist einen Wärmefaktor von Dk von -21 ppm/°C in einem Temperaturbereich von -50°C bis 150°C auf, was eine hervorragende Stabilität und eine Minimierung der Signalverzerrung bietet.

6. UL 94-V0 Flammschutz:
Die Kappa 438 erfüllt die UL 94-V0 Anforderungen und sorgt für mehr Sicherheit und Sicherheit.

Unübertroffene Vorteile der mühelosen Integration:


Die Kappa 438 PCB bietet eine Reihe von Vorteilen, die es zu einer herausragenden Wahl für Ihre Schaltkreisbedürfnisse machen.

1- Kompatibilität mit FR-4 Verfahren:
Die Kappa 438 ist für die einfache Herstellung und Montage von PCB konzipiert und lässt sich nahtlos in bestehende FR-4-Arbeitsabläufe integrieren, wodurch der Annahmeprozess vereinfacht wird.

2Verbesserte elektrische Leistung:
Mit seinem maßgeschneiderten Dk ermöglicht der Kappa 438 eine reibungslose Umrüstung bestehender FR-4-Designs und bietet eine bessere elektrische Leistung ohne Kompromiss bei der Bequemlichkeit.

3. Konsistente Leistung der Schaltung:
Die Kappa 438 liefert eine konstante und zuverlässige Leistung, so dass Ihre Konstruktionen höchsten Standards entsprechen.

4- Designflexibilität und Zuverlässigkeit:
Die Kappa 438 ermöglicht eine verbesserte Designflexibilität und Plattierte Durchlöcherzuverlässigkeit, so dass Sie innovative und robuste Schaltungen erstellen können.

5. Kompatibilität der automatisierten Montage:
Die Kappa 438 ist voll kompatibel mit automatisierten Montageprozessen, was die Produktion optimiert und die Kosten senkt.

Genaue Konstruktionsdetails:
Diese Kappa 438 PCB verfügt über eine 2-schichtige starre Konstruktion, optimiert für Leistung und Benutzerfreundlichkeit.

- Abmessungen der Platten: 76,18 mm x 26,4 mm, so daß verschiedene Anwendungen möglich sind
- Minimaler Spurenbereich: 5/5 mils, so dass komplizierte Schaltkreisentwicklung möglich ist
- Mindestlochgröße: 0,30 mm, die nahtlose Integration der Komponenten erleichtert
- Endplattendicke: 0,8 mm, wobei Kompaktheit und Langlebigkeit gleichgewichtet werden
- Fertiges Cu-Gewicht: 1 oz (1,4 ml) Außenschichten, die eine optimale Leitfähigkeit gewährleisten
- Durch Plattierungstärke: 20 μm, die zuverlässige elektrische Verbindungen garantiert
- Oberflächenveredelung: ENEPIG, überlegene Korrosionsbeständigkeit und Schweißfähigkeit
Nein, für ein sauberes und minimalistisches Aussehen
- Unterseide Silkscreen: Nein, eine schlanke und professionelle Ästhetik
- Top Solder Mask: Nein, bietet Flexibilität bei Design und Anpassung
- Unterste Lötmaske: Nein, um ein optimiertes und effizientes Design sicherzustellen
- 100% elektrischer Test: Jedes Brett wird vor dem Versand strengen Tests unterzogen, um eine fehlerfreie Funktionalität zu gewährleisten.

Erfahrung weltweit verfügbar:
Die Kappa 438 PCB ist weltweit erhältlich und ermöglicht es Ingenieuren und Designern aus allen Teilen der Welt, auf ihre bemerkenswerten Fähigkeiten zuzugreifen und neue Möglichkeiten in ihren Projekten zu erschließen.

Egal, ob Sie an Wi-Fi-Systemen, kleinen Mobilfunknetzen, Fahrzeug-zu-Fahrzeug-Kommunikation oder IoT-Anwendungen arbeiten, die Kappa 438 PCB ermöglicht es Ihnen, außergewöhnliche Ergebnisse zu erzielen.Aktualisieren Sie Ihre Designs noch heute und erleben Sie die nahtlose Integration, hervorragende Leistung und Zuverlässigkeit, die die Kappa 438 PCB bietet.
