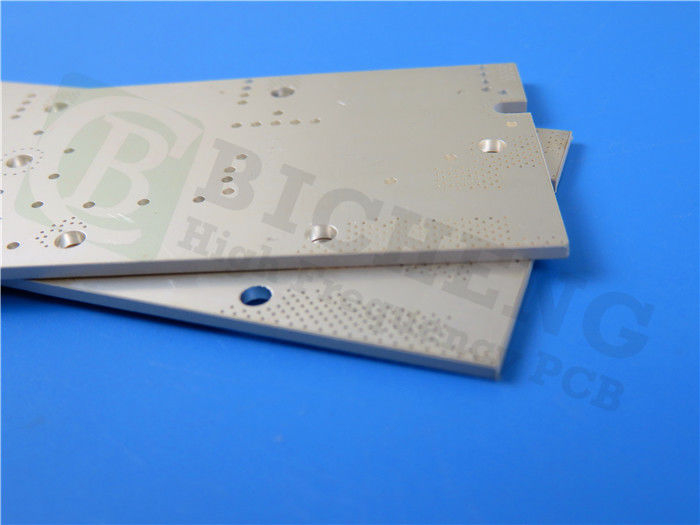

30 Mil DiClad 880 Hochfrequenz-PCB-Zwei-Schicht-Immissions-Silber

30mil DiClad 880 High Frequency PCB 2-layer Immesion Silver
30mil DiClad 880 High Frequency PCB 2-layer Immesion Silver 30mil DiClad 880 High Frequency PCB 2-layer Immesion Silver

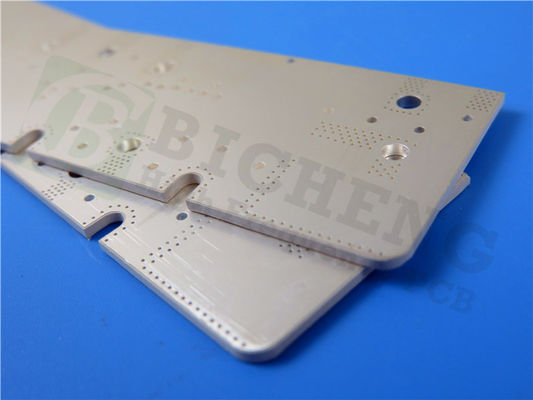

Großes Bild :  30 Mil DiClad 880 Hochfrequenz-PCB-Zwei-Schicht-Immissions-Silber

Produktdetails:
Herkunftsort: China
Markenname: Bicheng
Zertifizierung: UL, ISO9001, IATF16949
Zahlung und Versand AGB:
Min Bestellmenge: 1 Stück
Preis: USD9.99-99.99/PCS
Verpackung Informationen: Staubsack+Karton
Lieferzeit: 8-9 Arbeitstage
Zahlungsbedingungen: T/T
Versorgungsmaterial-Fähigkeit: 5000 Stück pro Monat
Ausführliche Produkt-Beschreibung
Material: DiClad 880 PCB-Größe: 60 mm x 60 mm = 1 PCS, +/- 0,15 mm
Kupfergewicht: 1 oz (1,4 ml) äußere Schichten Oberflächenbearbeitung: Immersionssilber
Anzahl der Schichten: 2-layer PCB-Dicke: 30 Mil
Markieren:

30 Millimeter DiClad 880 Hochfrequenz-PCB

,

DiClad 880 High Frequency PCB

Wir präsentieren Ihnen unsere neu ausgelieferten PCBs, basierend auf DiClad 880, einem hochmodernen Substrat, das die Kraft von gewebter Glasfaser und PTFE-basierten Verbundwerkstoffen nutzt.Ein führender Anbieter von fortschrittlichen Materialien, bietet die DiClad 880-PCB eine beispiellose Leistung, außergewöhnliche dielektrische Eigenschaften und eine unübertroffene Zuverlässigkeit für eine Vielzahl von Anwendungen.



Haupteigenschaften und Vorteile:

1- Beeindruckende dielektrische Leistung:
Die DiClad 880-PCB verfügt über eine niedrige Dielektrikkonstante (DK) von 2,17 oder 2,2 +/- 0,04 bei 10 GHz/23 °C und 1 MHz, was eine optimale Signalintegrität und einen minimalen Verlust gewährleistet.Sein beeindruckend niedriger Ablösungsfaktor von 0.0009 bei 10 GHz/23°C und 0.0008 bei 1 MHz erhöht die Effizienz weiter.



2Temperaturstabilität:
Mit einem Temperaturkoeffizienten von DK (TcDK) von -160 ppm/°C zwischen -10°C und 140°C hält das PCB DiClad 880 auch unter extremen Temperaturbedingungen seine außergewöhnliche Leistung bei.Abschied von Signalverlust und Hallo zu Zuverlässigkeit.



3. Feuchtigkeitsbeständigkeit:
DiClad 880 weist die geringste Feuchtigkeitsabsorption unter den PTFE-basierten Verbundwerkstoffe auf, mit nur 0,02%. Diese außergewöhnliche Feuchtigkeitsbeständigkeit gewährleistet eine gleichbleibende Leistung und Langlebigkeit.auch in feuchten Umgebungen.



4- Dimensionalstabilität:
Dieses PCB bietet eine ausgezeichnete Dimensionsstabilität mit einem Wärmeausdehnungskoeffizienten (CTE) von 25 ppm/°C (X-Achse), 34 ppm/°C (Y-Achse) und 252 ppm/°C (Z-Achse).Diese Stabilität sorgt für präzise und zuverlässige Verbindungen, auch bei unterschiedlichen Temperaturen.



5Weite Frequenzbereich:
Erleben Sie stabile DK-Leistungen in einem breiten Frequenzbereich, wodurch die DiClad 880 PCB für verschiedene Anwendungen geeignet ist, die eine gleichbleibende Signalübertragung erfordern.



6. Verbesserte Designflexibilität:
Dank seiner niedrigen DK unterstützt die DiClad 880-PCB breitere Leitungsbreiten, was einen geringeren Einsetzverlust und eine verbesserte Designflexibilität ermöglicht.Erreichen Sie optimale Leistung ohne Kompromisse bei Ihren Designanforderungen.



Eigentum Prüfmethode Die Situation DiClad 880
Dielektrische Konstante @ 10 GHz IPC TM-650 2.5.5.5 C23/50 2.17, 2.20
Dielektrische Konstante @ 1 MHz IPC TM-650 2.5.5.3 C23/50 2.17, 2.20
Verlustfaktor @ 10 GHz IPC TM-650 2.5.5.5 C23/50 0.0009
Verlustfaktor @ 1 MHz IPC TM-650 2.5.5.3 C23/50 0.0008
Erthermischer Koeffizient (ppm/°C) IPC TM-650 2.5.5.5
angepasst
-10°C bis +140°C - 160
Schälfestigkeit (Pfund pro Zoll) IPC TM-650 2.4.8 Nach thermischem Stress 14
Volumenwiderstand (MΩ-cm) IPC TM-650 2.5.17.1 C96/35/90 1.4 x 10 9
Oberflächenwiderstand (MΩ) IPC TM-650 2.5.17.1 C96/35/90 2.9 x 10 6
Bogenwiderstand ASTM D-495 D48/50 > 180
Zugmodul (kpsi) ASTM D-638 A, 23°C 267, 202
Zugfestigkeit (kpsi) ASTM D-882 A, 23°C 8.1, 7.5
Kompressionsmodul (kpsi) ASTM D-695 A, 23°C 237
Flexuralmodul (kpsi) ASTM D-790 A, 23°C 357
Dielektrische Auflösung (kV) ASTM D-149 D48/50 > 45
Dichte (g/cm3) ASTM D-792 Methode A A, 23°C 2.23
Absorption von Wasser (%) MIL-S-13949H 3.7.7
IPC TM-650 2.6.2.2
E1/105 + D24/23 0.02
Koeffizient der thermischen IPC TM-650 2.4.24 0°C bis 100°C
Ausdehnung (ppm/°C) Mettler 3000
X-Achse Thermomechanische 25
Y-Achse Analysierer 34
Z-Achse   252
Wärmeleitfähigkeit (W/mK) ASTM E-1225 100 °C 0.261
Ausgasung Einheit für die Überwachung von Luftfahrzeugen 125°C, ≤ 10-6 torr
Gesamtmassenverlust (%) Höchstens 1,00% 0.01
Erhobenes Flüchtig Höchstens 0,10% 0.01
Verdichtbares Material (%)
Rückgewinnung von Wasserdampf (%)   0.01
Sichtbares Kondensat (±)   Nein
Entflammbarkeit UL-Datei E 80166 UL 94 Vertikalverbrennung IPC TM-650 2.3.10 C48/23/50, E24/125 Erfüllt die Anforderungen der UL94-V0



PCB-Konstruktionsdetails:



- Zwei Schichten starres PCB:
Die Konstruktion dieses PCBs ist ein starres PCB mit zwei Schichten, das eine solide Grundlage für Ihre elektronischen Designs bietet.



- Hochwertige Bauweise:
Mit einer Kupferschicht von 35 μm auf der Ober- und Unterseite und einer Diclad 880-Dicke von 0,762 mm (30 mil) gewährleistet dieses PCB eine außergewöhnliche Leitfähigkeit und Langlebigkeit.



- Genaue Angaben:
Die Abmessungen dieser Leiterplatte sind 60 mm x 60 mm (+/- 0,15 mm) und bieten einen kompakten und dennoch vielseitigen Formfaktor.Die Dicke der fertigen Platte beträgt 0.8 mm, und das fertige Kupfergewicht beträgt für die äußeren Schichten 1,4 ml.



- Zuverlässiges Plattieren und Oberflächenveredeln:
Dieses PCB verfügt über eine 20 μm über Plattierungstärke, um robuste Verbindungen zu gewährleisten.



- Strenge Qualitätssicherung:
Vor dem Versand wird jede PCB zu 100% elektrisch getestet, um eine außergewöhnliche Leistung und Zuverlässigkeit zu gewährleisten.



PCB-Material: Gewebte Glasfaserverstärkte Verbundstoffe auf PTFE-Basis
Bezeichnung: DiClad 880
Dielektrische Konstante: 2.20 (10 GHz)
Dissipationsfaktor 0.0009 (10 GHz)
Anzahl der Schichten: Doppelseitige PCB, mehrschichtige PCB, hybride PCB
Kupfergewicht: 1 Unz (35 μm), 2 Unz (70 μm)
Dielektrische Dicke 20 mil (0,508 mm), 30 mil (0,762 mm), 60 mil (1,524 mm)
PCB-Größe: ≤ 400 mm x 500 mm
Lötmaske: Grün, Schwarz, Blau, Gelb, Rot usw.
Oberflächenveredelung: Immersionsgold (ENIG), HASL, Immersionssilber, Immersionstin, OSP, ENEPIG, Bares Kupfer, reines Gold etc.



30 Mil DiClad 880 Hochfrequenz-PCB-Zwei-Schicht-Immissions-Silber 0



Anwendungen:

Die DiClad 880-PCB ist für eine Vielzahl von Anwendungen geeignet, darunter:

- Radar-Feed-Netze
- Kommerzielle Phased Array Netzes
- Antennen für Basisstationen mit geringem Verlust
- Führungssysteme
- Digitale Funkantennen
- Filter, Kupplungen, LNAs



Versorgung und Normen:

DiClad 880-PCBs sind weltweit erhältlich, so dass Sie unabhängig von Ihrem Standort auf diese fortschrittliche Technologie zugreifen können.Gewährleistung einer hochwertigen Herstellung und einer gleichbleibenden Leistung.



Verbessern Sie Ihre elektronischen Designs mit dem DiClad 880 PCB auf eine ganz neue Ebene, und entfalten Sie unvergleichliche Leistung, außergewöhnliche Zuverlässigkeit und unvergleichliche Designflexibilität.Umfassen Sie die Zukunft der PCB-Technologie und erleben Sie die neueste Technologie heute.
