Produktdetails:
Zahlung und Versand AGB:
|
| Anzahl der Schichten: | 2-layer | Stärke: | 1.6 mm |
|---|---|---|---|
| Kupfergewicht: | 1 Unze | Oberflächenbearbeitung: | Immersionsgold |
| Markieren: | Immersion Gold Doppelseitiges RO3203 PCB,Doppelseitiges RO3203 PCB,1.6mm Doppelseitiges RO3203 PCB |
||
Wir präsentieren unsere neu ausgelieferten RF-PCBs, basierend auf RO3203 High Frequency Circuit Materials.Diese Materialien wurden sorgfältig entwickelt, um eine hervorragende elektrische Leistung und mechanische Stabilität zu wettbewerbsfähigen Preisen zu bieten.Als Erweiterung der renommierten Hochfrequenzschaltkreismaterialien der Serie RO3000 zeichnet sich die RO3203 durch ihre verbesserte mechanische Stabilität mit einer dielektrischen Konstante von 3 aus.02 und einem Verlustfaktor von 0.0016, erweitert dieses Material den nützlichen Frequenzbereich über 40 GHz hinaus.
Der RO3203 verfügt über Rogers' keramisch gefüllte PTFE-Verbundwerkstoffe, die eine zuverlässige und leistungsstarke Schaltung gewährleisten.0016 bei 10 GHz/23°CDas Material kann Temperaturen von über 500 °C (Td> 500 °C) standhalten und verfügt über eine Wärmeleitfähigkeit von 0,87 W/mK.Sein Wärmeausdehnungskoeffizient liegt zwischen -55 und 288 °C, mit 13 ppm/°C für die Achsen X und Y und 58 ppm/°C für die Achse Z. Darüber hinaus ist dieses Produkt bleifreie Prozess kompatibel und hat eine 94V-0-Flammbarkeit.
| RO3203 Typischer Wert | |||||
| Eigentum | RO3203 | Ausrichtung | Einheiten | Die Situation | Prüfmethode |
| Dielektrische Konstante,ε Prozess | 30,02 ± 0.04 | Z | 10 GHz/23°C | IPC-TM-650 2.5.5.5 | |
| Verwüstungsfaktor,tanδ | 0.0016 | Z | 10 GHz/23°C | IPC-TM-650 2.5.5.5 | |
| Wärmeleitfähigkeit | 0.47 (3.2) | W/mK | Schwimmen bei 100°C | ASTM C518 | |
| Volumenwiderstand | 107 | MΩ.cm | Eine | ASTM D257 | |
| Oberflächenwiderstand | 107 | MΩ | Eine | ASTM D257 | |
| Dimensionelle Stabilität | 0.08 | X, Y | mm/m +E2/150 | nach dem Ätzen | IPC-TM-650 2.4.3.9 |
| Zugmodul | X und Y | KPSI | NT1 die | ASTM D638 | |
| Flexuralmodul | 400 300 | X und Y | KPSI | Eine | ASTM D790 |
| Zugfestigkeit | 12.5 13 | X und Y | KPSI | NT1 die | ASTM D638 |
| Flexuralstärke | 9 8 | X und Y | KPSI | Eine | ASTM D790 |
| Moiseure Absorption | < 01 | % | D24/23 | IPC-TM-650 2.6.2.1 | |
| Koeffizient der thermischen Ausdehnung | 58 13 | Z X,Y | ppm/°C | -50 °C bis 288 °C | für die Verwendung in Kraftfahrzeugen |
| Td | 500 | °C | TGA | ASTM D3850 | |
| Dichte | 2.1 | gm/cm3 | 23°C | ASTM D792 | |
| Stärke der Kupferschalen | 10 (1.74) | Gewichtsverhältnis | Nach der Lötung | IPC-TM-650 2.4.8 | |
| Entflammbarkeit | V-0 | UL 94 | |||
| Bleifreies Verfahren kompatibel | - Ja, das ist es. | ||||
Die gewebte Glasverstärkung erhöht die Steifigkeit des RO3203 und erleichtert die Handhabung während der Montage.Ideal für komplexe mehrschichtige HochfrequenzstrukturenMit seinem geringen dielektrischen Verlust zeichnet er sich bei Anwendungen über 20 GHz aus.ermöglicht eine zuverlässige Oberflächenmontage und Kompatibilität mit Epoxyd-Mehrschichtplatten-HybridkonstruktionenDie ausgezeichnete Dimensionsstabilität der RO3203 sorgt für hohe Produktionserträge, während ihre wirtschaftliche Preisgestaltung sie perfekt für eine kostengünstige Massenfertigung macht.Die Glattigkeit der Oberfläche ermöglicht feine Toleranzen für die Radierung.

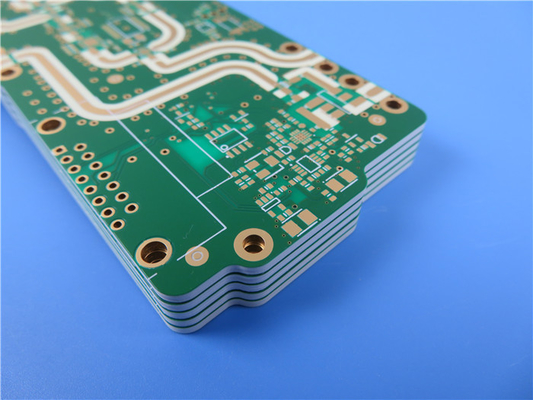

Diese Leiterplatte besteht aus einer 2-schichtigen starren Platte mit einem Stapel, der aus einer Kupferschicht von 35 μm, einem 60mil (1.524 mm) Rogers RO3203-Substrat und einer weiteren Kupferschicht von 35 μm besteht.und es entspricht den IPC-Klasse-2-Normen. Die Mindestspur/Räume beträgt 5/6 mil, und die Mindestlochgröße beträgt 0,45 mm. Die Endplattendicke beträgt 1,6 mm, mit einem Kupfergewicht von 1 oz (1,4 mil) Außenschicht.,Und die Oberfläche ist mit Eintauchen-Gold.
| PCB-Material: | Keramik gefüllte Laminate, mit Gewebe aus Glasfaser verstärkt |
| Bezeichnung: | RO3203 |
| Dielektrische Konstante: | 30,02 ± 0.04 |
| Anzahl der Schichten: | Doppelschicht, Mehrschicht, Hybrid-PCB |
| Kupfergewicht: | 0.5 oz (17 μm), 1 oz (35 μm), 2 oz (70 μm) |
| PCB-Dicke: | 10mil (0,254mm), 20mil ((0,508mm), 30mil (0,762mm), 60mil ((1,524mm) |
| PCB-Größe: | ≤ 400 mm x 500 mm |
| Lötmaske: | Grün, Schwarz, Blau, Gelb, Rot usw. |
| Oberflächenveredelung: | Bares Kupfer, HASL, ENIG, OSP usw. |
Das PCB wird ohne Ober- oder Unterseide oder Lötmaske geliefert. Es wird vor dem Versand einem strengen 100%igen elektrischen Test unterzogen, der seine Zuverlässigkeit gewährleistet.Das gelieferte Kunstwerk ist im Gerber RS-274-X-FormatMit weltweiter Verfügbarkeit ist dieses PCB bereit, Ihre Bedürfnisse unabhängig von Ihrem Standort zu erfüllen.
Die RO3203 High Frequency Circuit Materials finden Anwendungen in verschiedenen Branchen. Sie eignen sich hervorragend für Kollisionsvermeidungssysteme, Satellitenantennen zur globalen Positionierung von Fahrzeugen,drahtlose Telekommunikationssysteme, Mikroband-Patch-Antennen für drahtlose Kommunikation, Satelliten für direkte Rundfunkübertragung, Datenverbindung auf Kabelsystemen, Fernzählerleser, Power-Backplanes, LMDS und drahtloses Breitband,und Basisstationsinfrastruktur.
Wählen Sie die RO3203 High Frequency Circuit Materials für außergewöhnliche elektrische Leistung, mechanische Stabilität und kostengünstige Volumenfertigung.Erleben Sie zuverlässige und hochfrequente Schaltungen mit diesem hochwertigen PCB-Material.
