| Anzahl der Schichten: | 4-Layer | Stärke: | 2.7mm |
|---|---|---|---|
| Kupfergewicht: | 1 Unze | Oberflächenbearbeitung: | HASL bleifrei |
| Markieren: | Hochfrequente RO3010 Mehrschicht-PCB,2.7mm RO3010 Mehrschicht-PCB,HASL Bleifreies RO3010 Mehrschicht-PCB |
||

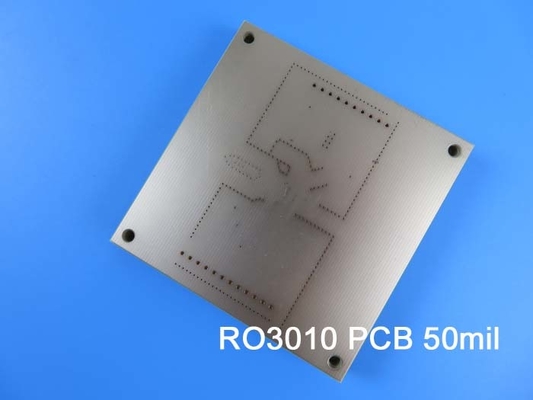

Wir präsentieren Ihnen unsere neu gelieferten PCBs aus dem fortschrittlichen Schaltkreismaterial RO3010.Diese Hochleistungs-PCB bietet außergewöhnliche Stabilität und eine breite Palette von Anwendungen in verschiedenen FrequenzenMit seinen keramisch gefüllten PTFE-Verbundwerkstoffen und wettbewerbsfähigen Preisen ist unser PCB die ideale Wahl für Schaltkreisminiaturisierung und Volumenfertigungsprozesse.
Hauptmerkmale:
- Dielektrische Konstante von 10,2+/- 0,30 bei 10 GHz/23°C
- Dissipationsfaktor von 0,0022 bei 10 GHz/23°C
- Niedriger Wärmeausdehnungskoeffizient (-55 bis 288 °C) von 13 ppm/°C (X), 11 ppm/°C (Y) bzw. 16 ppm/°C (Z)
- Td> 500°C
- Wärmeleitfähigkeit von 0,95 W/mK
- Feuchtigkeitsabsorption von 0,05%
Vorteile:
1- Dimensionalstabilität mit einem Expansionskoeffizienten, das dem Kupfer entspricht.
2Wirtschaftliche Laminatpreise für die Massenproduktion.
3. geeignet für den Einsatz mit mehrschichtigen Platten.
| RO3010 Typischer Wert | |||||
| Eigentum | RO3010 | Ausrichtung | Einheiten | Die Situation | Prüfmethode |
| Dielektrische Konstante,ε Prozess | 10.2 ± 0.05 | Z | 10 GHz/23°C | IPC-TM-650 2.5.5.5 Geklemmte Streifenlinie | |
| Dielektrische Konstante | 11.2 | Z | 8 GHz bis 40 GHz | Differentielle Phasenlänge Methode | |
| Verwüstungsfaktor,tanδ | 0.0022 | Z | 10 GHz/23°C | IPC-TM-650 2.5.5.5 | |
| Thermischer Koeffizient ε | - 395 | Z | ppm/°C | 10 GHz bis 150°C | IPC-TM-650 2.5.5.5 |
| Dimensionelle Stabilität | 0.35 0.31 |
X Y |
mm/m | - Das ist nicht wahr. | IPC-TM-650 2.2.4 |
| Volumenwiderstand | 105 | MΩ.cm | - Das ist nicht wahr. | IPC 2.5.17.1 | |
| Oberflächenwiderstand | 105 | MΩ | - Das ist nicht wahr. | IPC 2.5.17.1 | |
| Zugmodul | 1902 1934 |
X Y |
MPa | 23°C | ASTM D 638 |
| Feuchtigkeitsabsorption | 0.05 | % | D48/50 | IPC-TM-650 2.6.2.1 | |
| Spezifische Wärme | 0.8 | j/g/k | Berechnet | ||
| Wärmeleitfähigkeit | 0.95 | W/M/K | 50°C | ASTM D 5470 | |
| Koeffizient der thermischen Ausdehnung (-55 bis 288°C) |
13 11 16 |
X Y Z |
ppm/°C | 23°C/50% Höchstemperatur | IPC-TM-650 2.4.4.1 |
| Td | 500 | °C TGA | ASTM D 3850 | ||
| Dichte | 2.8 | gm/cm3 | 23°C | ASTM D 792 | |
| Stärke der Kupferschalen | 9.4 | Ich bin hier. | 1 Unze, EDC nach dem Schwimmen | IPC-TM 2.4.8 | |
| Entflammbarkeit | V-0 | UL 94 | |||
| Bleifreies Verfahren kompatibel | - Ja, das ist es. | ||||
Dieses PCB-Stackup besteht aus einem 2-schichtigen starren Design, bestehend aus Kupferschichten, Rogers RO3010 Substrat und Prepreg.4 ml) auf den äußeren SchichtenDie PCB-Dimensionen sind 30 mm x 30 mm und bieten ausreichend Platz für Ihre Schaltungen.Die Durchplattierungstärke beträgt 20 μm, um zuverlässige Verbindungen zu gewährleisten.
Für Ihre Bequemlichkeit kommt diese Leiterplatte mit einer bleifreien Oberflächenveredelung aus HASL, wodurch keine zusätzliche Bearbeitung notwendig ist.nicht enthalten sindVor dem Versand wird jede Leiterplatte zu 100% elektrisch getestet, um Qualität und Leistung zu gewährleisten.
Mit 2 Komponenten, 5 Pads, 3 Via und 3 Netzen ist unser PCB so konzipiert, dass er den IPC-Klasse-2-Standards entspricht, was die Zuverlässigkeit und die Einhaltung der Industriestandards garantiert.Das gelieferte Kunstwerk ist im Gerber RS-274-X-Format, die in der Industrie weit verbreitet ist.
Diese vielseitige PCB findet Anwendungen in verschiedenen Bereichen, darunter:
- Anwendungen für Radaranlagen im Automobilbereich
- Satellitenantennen zur globalen Positionierung
- Mobiltelekommunikationssysteme - Leistungsverstärker und Antennen
- Patch-Antennen für drahtlose Kommunikation
- Satelliten für die direkte Übertragung
- Datenverbindung auf Kabelsystemen
- Fernlesegeräte
- Hintergrundflugzeuge
Unsere hochwertigen Leiterplatten sind leicht verfügbar für den weltweiten Versand, so dass Sie unabhängig von Ihrem Standort auf unsere fortschrittliche Technologie zugreifen können.Egal, ob Sie an Anwendungen für Automobilradare arbeiten, Satellitenantennen zur globalen Positionierung, Mobilfunktelekommunikationssysteme, drahtlose Kommunikation, Satelliten für die Direktübertragung, Kabelsysteme, Fernzählerleser oder Stromrückflügel,Unsere RO3010 PCB ist die perfekte WahlErleben Sie die Zuverlässigkeit, Leistung und Erschwinglichkeit unserer PCB-Lösung und bringen Sie Ihre elektronischen Designs mit Leichtigkeit zum Leben.
