Material: | RF-60A | PCB-Größe: | 83 mm x 65 mm |
---|---|---|---|
Kupfergewicht: | 1 Unze | Oberflächenbearbeitung: | Immersions-Zinn |
Markieren: | Doppelseitiges RF-60A-PCB-Board,25 Millimeter RF-60A PCB-Leiterplatte,RF-60A Immersionsblech-PCB-Leiterplatte |
Wir präsentieren unsere neu ausgelieferten PCBs auf Basis des RF-60A organischen keramischen Glasfaserverstärkten Laminats.Dieses fortschrittliche Produkt verfügt über eine einzigartige Zusammensetzung, die außergewöhnliche elektrische Eigenschaften und geringe Feuchtigkeitsabsorption bietetMit seiner gewebten Glasfaserverstärkung gewährleistet RF-60A eine ausgezeichnete Dimensionsstabilität, eine verbesserte Biegefestigkeit,und eine zuverlässige Durchbohrungsleistung auch bei extremen thermischen BedingungenDieses Laminat weist außerdem eine bemerkenswerte Stärke der interlaminaren Bindung und Lötbeständigkeit auf, was es zu einer Top-Wahl für verschiedene Anwendungen macht.
Taconic, ein renommierter Marktführer für HF-Laminate und Highspeed-Digitalmaterialien, bietet Ihnen RF-60A als Teil ihrer umfassenden Palette von Hochfrequenz-Laminaten und Prepregs.Diese hochmodernen Materialien finden Anwendung in Antennen, mehrschichtige HF- und Hochgeschwindigkeits-Digitalplatten, -verbindungen und -geräte, die eine beispiellose Leistung und Konnektivität ermöglichen.
Eigenschaften:
- RF-60A bietet eine dielektrische Konstante (Dk) von 6,15 bei 10 GHz, was eine stabile Leistung über Frequenzen hinweg gewährleistet.
- Mit einem Abfallfaktor von 0,0028 bei 10 GHz minimiert dieses Laminat Signalverlust und -verzerrung.
- Es weist einen geringen Wärmeausdehnungskoeffizienten (CTE) mit 9 ppm/°C in der X-Achse, 8 ppm/°C in der Y-Achse und 69 ppm/°C in der Z-Achse auf, wodurch eine zuverlässige Leistung von -30°C bis 125°C möglich ist.
- RF-60A verfügt über eine hohe Wärmeleitfähigkeit von 0,54 W/mk, was eine effiziente Wärmeableitung ermöglicht.
- Die hohe Biegefestigkeit von 18300 psi (MD) und 14600 psi (CD) gewährleistet Langlebigkeit und Zuverlässigkeit.
- Dieses Laminat hat eine Feuchtigkeitsabsorptionsrate von 0,02%, die seine Leistung auch unter feuchten Bedingungen beibehält.
- RF-60A entspricht den ROHS- und WEEE-Vorschriften und erfüllt Umweltstandards.
RF-60A Typische Werte | |||||
Eigentum | Prüfmethode | Einheit | Wert | Einheit | Wert |
Dk @ 10 GHz | IPC-650 2.5.5.6 | 6.15 | 6.15 | ||
Df @ 10 GHz | IPC-650 2.5.5.5.1 | 0.0038 | 0.0038 | ||
Feuchtigkeitsabsorption | IPC-650 2.6.2.1 | % | 0.02 | % | 0.02 |
Dielektrische Auflösung | IPC-650 2.5.6 | KV | 53 | KV | 53 |
Dielektrische Festigkeit | ASTM D 149 | V/mil | 880 | KV/mm | 35 |
Volumenwiderstand | IPC-650 2.5.17.1 (nach Luftfeuchtigkeit) | Mohm/cm | 9.0 x 108 | Mohm/cm | 9.0 x 108 |
Oberflächenwiderstand | IPC-650 2.5.17.1 (nach Luftfeuchtigkeit) | - Was ist los? | 2.28 x 108 | - Was ist los? | 2.28 x 108 |
Bogenwiderstand | IPC-650 2.5.1 | Sekunden | 193 | Sekunden | 193 |
Flexuralstärke (MD) | ASTM D 790 | PSI | 18,300 | N/mm2 | 126.2 |
Flexuralstärke (CD) | ASTM D 790 | PSI | 14,600 | N/mm2 | 100.7 |
Zugfestigkeit (MD) | ASTM D 3039 | PSI | 19,500 | N/mm2 | 134.4 |
Zugfestigkeit (CD) | ASTM D 3039 | PSI | 16,300 | N/mm2 | 112.4 |
Young's Modulus | ASTM D 3039 | KPSI | 1,590 | N/mm2 | 11,000 |
Poisson's Verhältnis | ASTM D 3039 | 0.068 | N/mm2 | 0.068 | |
Kompressionsmodul | ASTM D 695 (23°C) | KPSI | 338 | 2,330 | |
Schälfestigkeit (1 Unze ED) | IPC-650 2.4.8 Sek. 5.2.2 (Wärmebelastung) | Gewicht in kg | 8 | N/mm | 1.4 |
Dimensionsstabilität (MD) | IPC-650 2.4.39 Abschnitt 5.4 (Nach dem Backen) | Mil/in | 0.68 | mm/M | 0.68 |
Dimensionalstabilität (CD) | IPC-650 2.4.39 Abschnitt 5.4 (Nach dem Backen) | Mil/in | 1.05 | mm/M | 1.05 |
Dichte (spezifische Schwerkraft) | ASTM D 792 | G/cm3 | 2.79 | G/cm3 | 2.79 |
Wärmeleitfähigkeit | ASTM F 433 | W/M*K | 0.4 | W/M*K | 0.4 |
CTE (X-Achse) | ASTM D 3386 (-30°C - 125°C) | ppm/°C | 9 | ppm/°C | 9 |
CTE (Y-Achse) | ASTM D 3386 (-30°C - 125°C) | ppm/°C | 8 | ppm/°C | 8 |
CTE (Z-Achse) | ASTM D 3386 (-30°C - 125°C) | ppm/°C | 69 | ppm/°C | 69 |
Ausgasung (% TML) | ASTM E 595* | % | 0.02 | % | 0.02 |
Ausgasung (% CVCM) | ASTM E 595* | % | 0.00 | % | 0.00 |
Ausgasung (% WVR) | ASTM E 595* | % | 0.01 | % | 0.01 |
Flammbarkeit | UL 94 | V-0 | V-0 |
Vorteile:
- Die Stabilität der dielektrischen Konstante (Dk) über Frequenzen hinweg sorgt für eine gleichbleibende Leistung in verschiedenen Anwendungen.
- RF-60A bietet eine ausgezeichnete Dimensionsstabilität, die einen zuverlässigen Betrieb und eine einfache Integration gewährleistet.
- Die außergewöhnliche Stärke der interlaminaren Bindung garantiert die Integrität und Langlebigkeit des PCB.
- Die geringe Ausdehnung der Z-Achse von RF-60A ermöglicht eine zuverlässige Plattierung durch Lochverbindungen, auch in extremen thermischen Umgebungen.

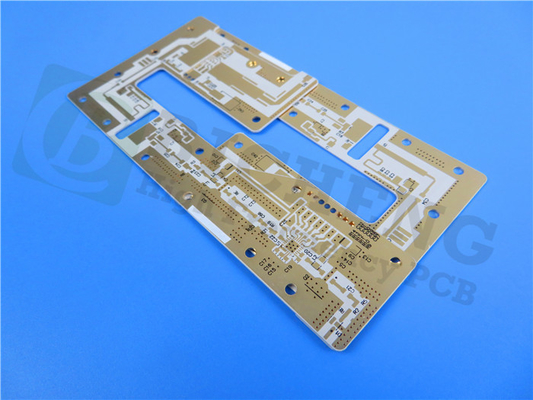

Diese Leiterplatte verfügt über eine 2-schichtige starre Konstruktion, die eine optimale Leistung und Haltbarkeit gewährleistet.Die erste Kupferschicht hat eine Dicke von 35 μmDer Kern ist 0,635 mm (25 Millimeter) dick und schließlich die zweite Kupferschicht, ebenfalls 35 μm dick.Diese Konstruktion bietet eine solide Grundlage für zuverlässige Schaltkreisverbindungen und eine effiziente Signalübertragung.
PCB-Konstruktionsdetails:
- Abmessungen der Platten: Die PCB misst 83 mm x 65 mm mit einer Toleranz von +/- 0,15 mm und bietet einen kompakten und präzisen Formfaktor.
- Mindestspuren/Raum: Die Leiterplatte unterstützt eine Mindestspurenbreite und einen Abstand von 6/7 mil, wodurch komplizierte Schaltkreisentwürfe möglich sind.
- Mindestlochgröße: Die Leiterplatte hat eine Mindestlochgröße von 0,4 mm, so daß verschiedene Bauteile verwendet werden können.
- Keine Blindvias: Die Konstruktion enthält keine Blindvias, was den Herstellungsprozess vereinfacht.
- Endplattenstärke: Die PCB hat eine Dicke von 0,71 mm, was eine kompakte und leichte Lösung bietet.
- Endes Kupfergewicht: Die äußeren Kupferschichten haben ein Gewicht von 1,4 ml, was eine optimale Leitfähigkeit gewährleistet.
- Überlagerdicke: Die Überlagerdicke beträgt 20 μm, was zuverlässige elektrische Verbindungen gewährleistet.
- Oberflächenveredelung: Die Leiterplatte ist mit einer Oberflächenveredelung aus Edelstahl versehen, die eine schützende und schweißfähige Schicht bietet.
- Spitze des Seidenwandschirms: Auf dem PCB wird kein Spitze des Seidenwandschirms angebracht.
- Unterseidenschirm: Auf dem PCB wird kein Unterseidenschirm aufgetragen.
- Top-Lötmaske: Auf dem PCB wird keine Top-Lötmaske aufgetragen.
- Unterste Lötmaske: Auf dem PCB wird keine unterste Lötmaske aufgetragen.
- 100% elektrischer Test: Jede Leiterplatte wird vor dem Versand einem umfassenden elektrischen Test unterzogen, um Funktionalität und Qualität sicherzustellen.
PCB-Statistiken:
- Komponenten: Dieses PCB enthält insgesamt 17 Komponenten, die eine vielseitige Funktionalität ermöglichen.
Es gibt 44 Pads auf dieser Leiterplatte, die die Verbindung von Komponenten erleichtern.
- Durchlöcher: Von den insgesamt verfügbaren Pads sind 25 für durchlöchende Komponenten bestimmt.
- Top SMT Pads: Die verbleibenden 19 Pads sind für Komponenten der Oberflächenmontagetechnologie (SMT) auf der oberen Schicht.
- Unterste SMT-Pads: Es gibt keine SMT-Pads auf der unteren Schicht.
- Wege: Es umfaßt 23 Wege für die Verbindung.
- Netze: Es enthält 4 Netze, die miteinander verbundene Wege zwischen den Komponenten darstellen.
PCB-Material: | Laminate aus biologisch-keramischen Gewebenen Glasfaserverstärkungen |
Bezeichnung: | RF-60A |
Dielektrische Konstante: | 6.15 ± 0.25 |
Verlustfaktor | DF 0,0038@10 GHz |
Wärmeleitfähigkeit | 0.4 W/MK |
Anzahl der Schichten: | Doppelschicht, Mehrschicht, Hybrid-PCB |
Kupfergewicht: | 0.5 oz (17 μm), 1 oz (35 μm), 2 oz (70 μm) |
PCB-Dicke: | 10mil (0,254mm), 25mil (0,635mm), 31mil (0,787mm), 50mil (1,27mm), 60mil (1,524mm), 125mil (3,175mm) |
PCB-Größe: | ≤ 400 mm x 500 mm |
Lötmaske: | Grün, Schwarz, Blau, Gelb, Rot usw. |
Oberflächenveredelung: | Bares Kupfer, HASL, ENIG, OSP, Tauchzinn usw. |
Zusätzliche Informationen:
Diese Lieferung von Leiterplatten ist im Gerber RS-274-X-Format erfolgt, um die Kompatibilität und Genauigkeit während der Produktion zu gewährleisten.Gewährleistung zuverlässiger Leistungen und hervorragender FertigungDie RF-60A-PCB ist weltweit erhältlich und ermöglicht Kunden auf der ganzen Welt einen einfachen Zugang.
Typische Anwendungen:
Das RF-60A PCB findet seine Anwendung in verschiedenen Bereichen, darunter:
- Leistungsverstärker: Sie bieten eine zuverlässige Plattform für Leistungsverstärkerkreise und sorgen für eine effiziente und stabile Signalverstärkung.
- Filter und Kupplungen: Die PCB ermöglicht die Einführung von Filtern und Kupplungen, die eine präzise Signalmanipulation und -steuerung gewährleisten.
- Passive Komponenten: Es enthält passive Komponenten wie Widerstände und Kondensatoren, die in die Schaltung integriert werden können.
- Antennen: Die RF-60A-PCB unterstützt die Erstellung leistungsstarker Antennen, die drahtlose Kommunikation und Konnektivität erleichtern.
Mit seinen außergewöhnlichen Eigenschaften und seiner zuverlässigen Konstruktion bietet das RF-60A-PCB eine vielseitige und hochwertige Lösung für eine Vielzahl von Anwendungen.
