Material: | FR4 | Größe der PCB: | 170 mm x 130 mm (1 PCS) |
---|---|---|---|
Kupfergewicht: | 35um | Oberflächenveredelung: | Immersionsgold |
Markieren: | Immersionsgold-Mehrschicht-PCB,Mehrschicht-PCB mit Kappe für Eintauchen mit Gold,Mehrschicht-PCB mit Kappe |

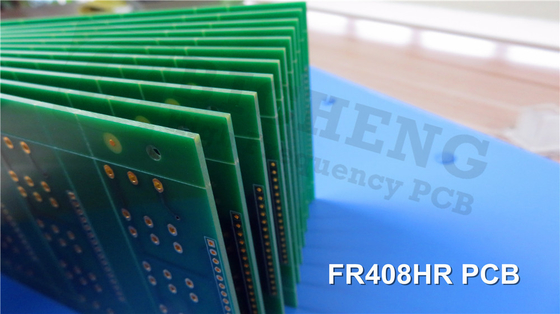

Diese Multilayer-PCB wurde für Anwendungen entwickelt, die maximale thermische Leistung und Zuverlässigkeit erfordern.Hergestellt mit Isolas patentiertem hochleistungsfähigen Multifunktionsharzsystem, verstärkt mit elektrischem (E-Glas) Glasgewebe, bietet dieses PCB außergewöhnliche Eigenschaften, die die Lücke zwischen thermischen und elektrischen Perspektiven schließen.
Hauptmerkmale:
- Dielektrische Konstante (Dk): Mit einer Dk von 3,65 bei 10 GHz gewährleistet diese Leiterplatte eine hervorragende Signalintegrität und eine zuverlässige Leistung in Hochfrequenzanwendungen.
- Dissipationsfaktor: Mit einem Dissipationsfaktor von 0,0095 bei 10 GHz minimiert er den Signalverlust und sorgt so für eine effiziente Stromübertragung.
- Koeffizient der thermischen Ausdehnung (CTE): Die CTE von 16 ppm/°C sowohl in der X- als auch in der Y-Achse sorgt für die Kompatibilität mit Kupfer, reduziert die thermische Belastung und erhöht die Zuverlässigkeit.
- Thermische Stabilität: Mit einer hohen Glasübergangstemperatur (Tg) von 230°C (DMA) und einer Zersetzungstemperatur (Td) von 360°C (TGA) weist dieses PCB eine außergewöhnliche thermische Stabilität auf.
- Mehrfache Laminationszyklen: Es kann mehrfachen Laminationszyklen standhalten und bietet Flexibilität im PCB-Herstellungsprozess.
- Bleifreie Montageverträglichkeit: Konzipiert, um mit bleifreien Montageverfahren kompatibel zu sein und die Einhaltung moderner Industriestandards zu gewährleisten.
- Über die Füllkapazität: Diese PCB unterstützt über die Füllung, verbessert die elektrische Verbindung und verbessert die Signalintegrität.
- CAF-Widerstand: Mit einer überlegenen Widerstandsfähigkeit gegen die Bildung von leitfähigen Anodfilamenten (CAF) gewährleistet es langfristige Zuverlässigkeit und Leistung.
- Feuchtigkeitsbeständigkeit: Der FR408HR weist eine überlegene Feuchtigkeitsbeständigkeit während des Rückflusses auf und schützt vor Umweltfaktoren.
PCB-Stapler:
Dieses PCB ist ein 4-schichtiges starres PCB mit folgendem Stapel:
- Oberschicht: Kupfer 35 μm
- Prepreg: 152 μm
- Innenschicht 1: 35 μm Kupfer
- FR408HR Kern: 1,535 mm
- Innenschicht 2: 35 μm Kupfer
- Prepreg: 152 μm
- Unterschicht: 35 μm Kupfer
PCB-Konstruktionsdetails:
- Abmessungen: 170 mm x 130 mm (1 PCS), mit einer Toleranz von +/- 0,15 mm
- Mindestspuren/Räume: 4/5 mil, so daß eine präzise Schaltungsgestaltung möglich ist
- Mindestlochgröße: 0,3 mm, unterstützt feine Komponenten und Hochdichteverbindungen
- Blinde Strecken: Komplexe Routen und effiziente Nutzung des verfügbaren Raums
- Endplattendicke: 2,0 mm, die Strukturintegrität und Langlebigkeit gewährleistet
- Fertiges Kupfergewicht: 1 Unze (1,4 Mil) auf den Außenschichten, um eine optimale Leitfähigkeit zu gewährleisten
- Durch Plattierungstärke: 20 μm, die zuverlässige elektrische Verbindungen ermöglicht
- Oberflächenveredelung: Immersion Gold, hervorragende Schweißfähigkeit und Korrosionsbeständigkeit
- Seidenschirm: Oberste Schicht in weißer Farbe mit Angaben zu den Bestandteilen und der Etikettierung
- Lötmaske: Rot sowohl auf der oberen als auch auf der unteren Schicht, schützt Kupferspuren und verhindert Lötbrücken
- Gefüllte und überdachte Vias: Verbesserung der Signalintegrität und Verbesserung der Gesamtleistung von PCBs
- 100% elektrischer Test: Jede Leiterplatte wird vor dem Versand einem umfassenden elektrischen Test unterzogen, um Funktionalität und Qualität zu gewährleisten.
PCB-Statistiken:
- Komponenten: 270
- Gesamtzahl der Pads:
- Durchlöcher: 150
- Top SMT Pads: 99
- Unterste SMT Pads: 71
- Vias: 78
- Netze: 6
Qualitätsstandard und Verfügbarkeit:
- Qualitätsstandard: Diese mehrschichtige Leiterplatte entspricht den IPC-Klasse-2-Qualitätsstandards und gewährleistet eine hohe Zuverlässigkeit und Leistung.
- Verfügbarkeit: Diese leistungsstarken PCBs sind weltweit erhältlich und erfüllen die Bedürfnisse verschiedener Branchen und Anwendungen.
Typische Anwendungen:
Diese Mehrschicht-PCB findet in verschiedenen Branchen Anwendung, darunter:
- Verbraucherelektronik: Von Smartphones bis hin zu Audio/Video-Geräten unterstützt diese Leiterplatte die anspruchsvollen Anforderungen moderner Verbraucherelektronikgeräte.
- Server und Workstation: Sie bietet die notwendige Leistung und Zuverlässigkeit für High-End-Server- und Workstation-Anwendungen.
- Automobilindustrie: Die FR408HR-PCB ist für die Automobilelektronik geeignet und bietet Robustheit und thermische Stabilität in anspruchsvollen Umgebungen.
