Material: | TLX-8 | Stärke: | 31 Millionen |
---|---|---|---|
Oberflächenbearbeitung: | Immersionsgold | Kupfernes Gewicht: | 1 Unze |
Markieren: | Immersionsgold doppelseitige PCB,31 Milligramm doppelseitige PCB,TLX-8 doppelseitige PCB |
Wir präsentieren Ihnen unsere neu gelieferte Leiterplatte, die aus TLX-8-Material hergestellt wurde. TLX-8 ist ein außergewöhnliches PTFE-Glasfaserlaminat-Leiterplatte, das für Zuverlässigkeit und Vielseitigkeit in verschiedenen HF-Anwendungen entwickelt wurde.Ausgestattet mit einer Vielzahl von verfügbaren Dicken und KupferbeschichtungsmöglichkeitenDie TLX-8 bietet eine hervorragende mechanische Verstärkung und überzeugt sich in schwierigen Umgebungen.oder die Aufrechterhaltung der Strahlungsbeständigkeit im Weltraum, TLX-8 liefert außergewöhnliche Leistung.
TLX-8 bietet mehrere wesentliche Vorteile: Erstens sorgt es für überlegene Passive Intermodulation (PIM) -Werte, gemessen unter -160 dBc*,die eine außergewöhnliche Signalintegrität gewährleistet und Signalstörungen minimiertZweitens weist die TLX-8 eine hervorragende mechanische Festigkeit und thermische Stabilität auf, was sie ideal für Anwendungen unter rauen Bedingungen macht.Seine niedrige und stabile dielektrische Konstante garantiert eine zuverlässige Signalübertragung und eine optimale Impedanzkontrolle für hohe Frequenzleistung.
Eine der bemerkenswerten Eigenschaften des TLX-8 ist seine Dimensionsstabilität, die es ermöglicht, auch in anspruchsvollen Umgebungen eine präzise und zuverlässige Leistung der Schaltung zu erhalten.TLX-8 hat geringe Feuchtigkeitsabsorptions-Eigenschaften, was seine Zuverlässigkeit verbessert und ihn für Anwendungen geeignet macht, die feuchten Bedingungen ausgesetzt sind.Die streng kontrollierte Dielektrikumkonstante des TLX-8 bietet eine gleichbleibende Leistung und vorhersehbare elektrische EigenschaftenDarüber hinaus sorgt der niedrige Dissipationsfaktor (DF) für einen minimalen Signalverlust und ermöglicht eine effiziente Übertragung von Hochfrequenzsignalen.
TLX-8 Typische Werte | |||||
Eigentum | Prüfmethode | Einheit | Wert | Einheit | Wert |
DK @10 GHz | IPC-650 2.5.5.3 | 2.55 | 2.55 | ||
Df @1,9 GHz | IPC-650 2.5.5.5.1 | 0.0012 | 0.0012 | ||
Df @10 GHz | IPC-650 2.5.5.5.1 | 0.0017 | 0.0017 | ||
Dielektrische Auflösung | IPC-650 2.5.6 | KV | > 45 | KV | > 45 |
Feuchtigkeitsabsorption | IPC-650 2.6.2.1 | % | 0.02 | % | 0.02 |
Flexuralstärke (MD) | ASTM D 709 | PSI | 28,900 | N/mm2 | |
Flexuralstärke (CD) | ASTM D 709 | PSI | 20,600 | N/mm2 | |
Zugfestigkeit (MD) | ASTM D 902 | PSI | 35,600 | N/mm2 | |
Zugfestigkeit (CD) | ASTM D 902 | PSI | 27,500 | N/mm2 | |
Verlängerung beim Bruch (MD) | ASTM D 902 | % | 3.94 | % | 3.94 |
Erweiterung beim Bruch | ASTM D 902 | % | 3.92 | % | 3.92 |
Der Young's Modulus | ASTM D 902 | KPSI | 980 | N/mm2 | |
Young's Modulus (CD) | ASTM D 902 | KPSI | 1,200 | N/mm2 | |
Der Young's Modulus | ASTM D 3039 | KPSI | 1,630 | N/mm2 | |
Poisson-Verhältnis | ASTM D 3039 | 0.135 | N/mm | ||
Schalenfestigkeit ((1 oz.ed) | IPC-650 2.4.8 Sek.5.2.2 ((Wärmebelastung.) | Pfund/linearer Zoll | 15 | N/mm | |
Schalenfestigkeit ((1 Unze.RTF) | IPC-650 2.4.8 Sek.5.2.2 ((Wärmebelastung.) | Pfund/linearer Zoll | 17 | N/mm | |
Schalenfestigkeit ((1⁄2 oz.ed) | IPC-650 2.4.8.3 (Erhöhte Temperatur) | Pfund/linearer Zoll | 14 | N/mm | |
Schalenfestigkeit ((1⁄2 oz.ed) | IPC-650 2.4.8 Sek.5.2.2 ((Wärmebelastung.) | Pfund/linearer Zoll | 11 | N/mm | |
Schälfestigkeit ((1 oz.gewalzt) | IPC-650 2.4.8 Sek.5.2.2 ((Wärmebelastung.) | Pfund/linearer Zoll | 13 | N/mm | 2.1 |
Wärmeleitfähigkeit | Die in Absatz 1 Buchstabe a genannten Angaben sind zu beachten. | W/M*K | 0.19 | W/M*K | 0.19 |
Dimensional Stabilität (MD) | IPC-650 2.4.39 Sek.5.5 ((Nach dem Backen.) | Mil/in. | 0.06 | mm/M | |
Dimensional Stabilität (CD) | IPC-650 2.4.39 Sek.5.4 ((Nach dem Backen.) | Mil/in. | 0.08 | mm/M | |
Dimensional Stabilität (MD) | IPC-650 2.4.39 Sek.5.5 ((Wärmebelastung.) | Mil/in. | 0.09 | mm/M | |
Dimensional Stabilität (CD) | IPC-650 2.4.39 Sek.5.5 ((Wärmebelastung.) | Mil/in. | 0.1 | mm/M | |
Oberflächenwiderstand | IPC-650 2.5.17.1 Sek.5.2.1 ((Erhöhte Temperatur.) | - Was ist los? | 6.605 x 108 | - Was ist los? | 6.605 x 108 |
Oberflächenwiderstand | IPC-650 2.5.17.1 Sek.5.2.1 ((Feuchtigkeitszustand.) | - Was ist los? | 3.550 x 106 | - Was ist los? | 3.550 x 106 |
Volumenwiderstand | IPC-650 2.5.17.1 Sek.5.2.1 ((Erhöhte Temperatur.) | Mohm/cm | 1.110 x 1010 | Mohm/cm | 1.110 x 1010 |
Volumenwiderstand | IPC-650 2.5.17.1 Sek.5.2.1 ((Feuchtigkeitszustand.) | Mohm/cm | 1.046 x 1010 | Mohm/cm | 1.046 x 1010 |
CTE ((X-Achse)) ((25-260°C) | IPC-650 2.4.41/ASTM D 3386 | ppm/°C | 21 | ppm/°C | 21 |
CTE ((Y-Achse)) ((25-260°C) | IPC-650 2.4.41/ASTM D 3386 | ppm/°C | 23 | ppm/°C | 23 |
CTE ((Z-Achse)) ((25-260°C) | IPC-650 2.4.41/ASTM D 3386 | ppm/°C | 215 | ppm/°C | 215 |
Dichte ((Spezifische Schwerkraft) | ASTM D 792 | G/cm3 | 2.25 | G/cm3 | 2.25 |
Td(2% Gewichtsverlust) | IPC-650 2.4.24.6 (TGA) | °C | 535 | °C | |
Td(5% Gewichtsverlust) | IPC-650 2.4.24.6 (TGA) | °C | 553 | °C | |
Flammbarkeit | UL-94 | V-0 | V-0 |
In Bezug auf die Sicherheit entspricht TLX-8 der UL 94 V0-Bewertung und gewährleistet eine hohe Feuerbeständigkeit in kritischen Anwendungen.Optimale Leistung und einfache Integration bietenDie elektrischen Eigenschaften von TLX-8 umfassen eine dielektrische Konstante von 2,55 ± 0,04 bei 10 GHz und einen Dissipationsfaktor von 0,0018 bei 10 GHz.Die Dimensionsstabilität und der Koeffizient der thermischen Ausdehnung (CTE) von TLX-8 liegen für eine zuverlässige Leistung innerhalb akzeptabler Grenzwerte.

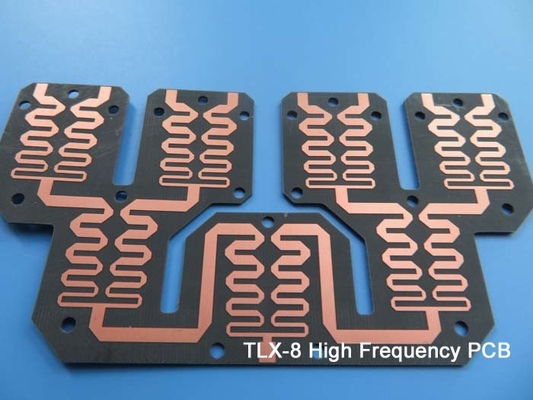

Diese RF-PCB besteht aus 2-schichtigen starren Platten mit einem Kupfergewicht von 1 Unze (1,4 Mil) auf den äußeren Schichten.Die minimale Spur/Abstand ist 6/5 mils.Die PCB werden vor dem Versand einer gründlichen Prüfung unterzogen, einschließlich einer 100%igen elektrischen Prüfung, um ihre Qualität und Zuverlässigkeit zu gewährleisten.
TLX-8-PCBs eignen sich für eine Vielzahl von Anwendungen wie Radarsysteme, Mobilfunk, Mikrowellenprüfgeräte und Mikrowellenübertragungsgeräte.Ob Sie zuverlässige Schaltungen für diese Anwendungen benötigen oder außergewöhnliche Leistung in herausfordernden HF-Umgebungen benötigen, TLX-8 PCBs bieten die Zuverlässigkeit und Leistung, die Sie brauchen.
