| Material: | TLX-7 | Stärke: | 20 Mil |
|---|---|---|---|
| Oberflächenbearbeitung: | Immersionssilber | Kupfernes Gewicht: | 1 Unze |
| Markieren: | 20mil 2-Schicht TLX-7 RF PCB,TLX-7 RF PCB,20 Millimeter Immersions Silber TLX-7 RF-PCB |
||
Wir präsentieren unsere neu ausgelieferten PCBs, die auf TLX-7 gebaut wurden, einem hochwertigen PTFE-Glasfaser-Laminat, das für eine Vielzahl von HF-Anwendungen entwickelt wurde.Mit einer breiten Palette an verfügbaren Dicken und Kupferbeschichtungen bietet sie Vielseitigkeit, TLX-7 eignet sich besonders für Mikrowellenkonstruktionen mit geringer Schichtanzahl.so dass es eine ausgezeichnete Wahl für verschiedene Anwendungen.
Wichtige Vorteile:
Ausgezeichnete PIM-Werte in PCB (gemessen unter -160 dBc*)
Ausgezeichnete mechanische und thermische Eigenschaften
Niedrige und stabile Dk (Dielektrische Konstante)
Dimensionelle Stabilität
Niedrige Feuchtigkeitsabsorption
Streng kontrollierte DK
Niedrige DF (Dissipationsfaktor)
UL 94 V0 für höhere Entflammbarkeit
Speziell für Mikrowellenkonstruktionen mit geringer Schichtzahl entwickelt
Hauptmerkmale:
Elektrische Eigenschaften:
Dk @ 10 GHz: 2,6 +/- 0,04 (IPC-650 2.5.5.3)
Df @ 1,9 GHz: 0,0014 (IPC-650 2.)5.5.5.1)
Df @ 10 GHz: 0,002 (IPC-650 2.)5.5.5.1)
Ausgasung (% TML): 0,02 (ASTM E 595, 24 H 257 °F @ ≤ 5 x 10-5 Torr)
Ausgasung (% CVCM): 0 (ASTM E 595, 24 H 257 °F @ ≤ 5 x 10-5 Torr)
Ausgasung (% WVR): 0,01 (ASTM E 595, 24 H 257 °F @ ≤ 5 x 10-5 Torr)
Die verfügbare Dielektrische Dicke beträgt 0,13 mm bis 0,76 mm
Schälfestigkeit von 12 lbs/in
Feuchtigkeitsabsorption: 0,02% (IPC-650 2.6.2.1)
| Typ | DK | |
| TLY-5A | 2.17 | |
| TLY-5 | 2.20 | |
| TLY-3 | 2.33 | |
| TLT-0 | TLX-0 | 2.45 |
| TLT-9 | TLX-9 | 2.50 |
| TLT-8 | TLX-8 | 2.55 |
| TLT-7 | TLX-7 | 2.60 |
| TLT-6 | TLX-6 | 2.65 |
| TLE-95 | 2.95 | |
| TLC-27 | 2.75 | |
| TLC-30 | RF-30 | 3.00 |
| TLC-32 | 3.20 | |
| TLF-35 | 3.50 | |
| Die in Anhang I der Verordnung (EU) Nr. 575/2013 aufgeführten Daten sind in Anhang I der Verordnung (EU) Nr. 575/2013 zu entnehmen. | 3.50 | |
| RF-35 | RF-35A2 | 3.50 |
| Die Bezeichnung "TRF-41" | 4.10 | |
| Der Typ TRF-43 | 4.30 | |
| Die Bezeichnung "TRF-45" | 4.50 | |
| RF-60A | 6.15 | |
| CER-10 | 10 | |
Wärmeleitfähigkeit: 0,22 W/M*K (ASTM F433/ASTM 1530-06)
CTE (Thermischer Expansionskoeffizient, 25-260 °C):
X: 21 ppm/°C (IPC-650 2.)4.41/ASTM D 3386)
Y: 23 ppm/°C (IPC-650 2.)4.41/ASTM D 3386)
Z: 215 ppm/°C (IPC-650 2.)4.41/ASTM D 3386)
Flammbarkeit: V-0 (UL-94)

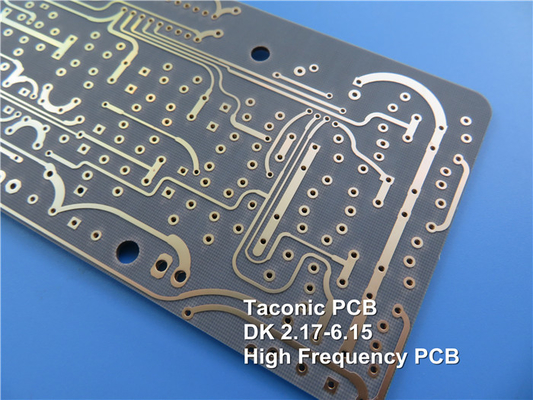

Diese mit TLX-7 gefertigte Leiterplatte folgt einem 2-schichtigen starren Design, bestehend aus Kupferschichten mit einer Dicke von 35 μm auf beiden Seiten und einem Taconic TLX-7-Kern mit einer Dicke von 0,508 mm (20 mil).Die Abmessungen der Bretter sind genau 91 mm x 75 mm gemessenDie Mindestspur/Abstand ist 4/5 mil, und die Mindestlochgröße ist 0,3 mm. Die fertige Platte ist 0,6 mm dick, mit einer Außenschicht Kupfergewicht von 1 oz (1,4 mil).Durchplattierungstärke 20 μmDie Oberfläche ist immersionssilbern, oben oder unten ist keine Seidenmaske oder Lötmaske aufgetragen.Jede PCB wird vor dem Versand einer elektrischen Prüfung unterzogen, um ihre Qualität und Funktionalität zu gewährleisten..
TLX-7-PCBs wurden entwickelt, um die IPC-Klasse-2-Qualitätsstandards zu erfüllen. Sie sind weltweit erhältlich und damit für verschiedene Projekte und Anwendungen zugänglich.TLX-7 PCB finden Anwendungen in Radarsystemen, Mobilfunk, Mikrowellenprüfgeräte, Mikrowellenübertragungsgeräte und Komponenten wie Kupplungen, Splitter, Kombinatoren, Verstärker und Antennen.
Erfahrung ohne Vergleich Zuverlässigkeit, hervorragende Leistung und nahtlose Integration mit TLX-7 PCBs, die perfekte Wahl für Ihre HF-Anwendungen.
