| Markieren: | Blue Soldermask RO3035 RF-PCB,20mil RO3035 RF PCB,Doppelseitiges RO3035 RF-PCB |
||
|---|---|---|---|
Wir präsentieren unsere neu ausgelieferten PCBs, basierend auf Rogers' RO3035-Laminaten, einem keramisch gefüllten, PTFE-basierten Hochfrequenz-Schaltwerkmaterial.Diese Laminate gehören zur Serie RO3000 und wurden speziell entwickelt, um den Anforderungen von 5G gerecht zu werden.Diese PCB ist mit ihren außergewöhnlichen Eigenschaften und Vorteilen eine ideale Wahl für verschiedene Spitzentechnologien.
Hauptmerkmale:
Rogers RO3035 keramisch gefüllte PTFE-Verbundwerkstoffe: Diese Leiterplatte verwendet hochwertige RO3035-Laminate, die für ihre hervorragenden mechanischen Eigenschaften und ihre Hochfrequenzleistung bekannt sind.Diese keramisch gefüllten PTFE-Verbundwerkstoffe sorgen für eine zuverlässige Signalübertragung und Stabilität in mehrschichtigen Plattenkonstruktionen.
Beeindruckende elektrische Eigenschaften: Das RO3035-Material weist eine dielektrische Konstante (Dk) von 3,5+/- 0,05 bei 10 GHz/23°C auf und bietet eine präzise Signalintegrität.0015 bei 10 GHz/23°CDiese Eigenschaften machen es für Hochfrequenzanwendungen bis 30-40 GHz geeignet.
Thermische Stabilität und Dimensionelle Zuverlässigkeit: Das Substrat RO3035 bietet eine thermische Zersetzungstemperatur (Td) von mehr als 500 °C, was eine hervorragende thermische Stabilität gewährleistet.Außerdem weist er einen geringen Wärmeausdehnungskoeffizienten (CTE) im Bereich von -55 bis 288 °C (X-Achse) auf.: 17 ppm/°C, Y-Achse: 17 ppm/°C, Z-Achse: 24 ppm/°C), die eine hohe Stabilität und Zuverlässigkeit der Abmessungen bieten.
| RO3035 Typischer Wert | |||||
| Eigentum | RO3035 | Ausrichtung | Einheiten | Die Situation | Prüfmethode |
| Dielektrische Konstante,ε Prozess | 3.50 ± 0.05 | Z | 10 GHz/23°C | IPC-TM-650 2.5.5.5 Geklemmte Streifenlinie | |
| Dielektrische Konstante | 3.6 | Z | 8 GHz bis 40 GHz | Differentielle Phasenlänge Methode | |
| Verwüstungsfaktor,tanδ | 0.0015 | Z | 10 GHz/23°C | IPC-TM-650 2.5.5.5 | |
| Thermischer Koeffizient ε | -45 Jahre. | Z | ppm/°C | 10 GHz -50°Cbis 150°C | IPC-TM-650 2.5.5.5 |
| Dimensionelle Stabilität | 0.11 0.11 |
X Y |
mm/m | - Das ist nicht wahr. | IPC-TM-650 2.2.4 |
| Volumenwiderstand | 107 | MΩ.cm | - Das ist nicht wahr. | IPC 2.5.17.1 | |
| Oberflächenwiderstand | 107 | MΩ | - Das ist nicht wahr. | IPC 2.5.17.1 | |
| Zugmodul | 1025 1006 |
X Y |
MPa | 23°C | ASTM D 638 |
| Feuchtigkeitsabsorption | 0.04 | % | D48/50 | IPC-TM-650 2.6.2.1 | |
| Spezifische Wärme | j/g/k | Berechnet | |||
| Wärmeleitfähigkeit | 0.5 | W/M/K | 50°C | ASTM D 5470 | |
| Koeffizient der thermischen Ausdehnung (-55 bis 288°C) |
17 17 24 |
X Y Z |
ppm/°C | 23°C/50% RH | IPC-TM-650 2.4.4.1 |
| Td | 500 | °CTGA | ASTM D 3850 | ||
| Dichte | 2.1 | gm/cm3 | 23°C | ASTM D 792 | |
| Stärke der Kupferschalen | 10.2 | Ich bin hier. | 1 Unze, EDC nach dem Schwimmen | IPC-TM 2.4.8 | |
| Entflammbarkeit | V-0 | UL 94 | |||
| Bleifreies Verfahren kompatibel | - Ja, das ist es. | ||||
Vorteile für mehrschichtige Bretter:Die einheitlichen mechanischen Eigenschaften des PCB über eine Reihe von dielektrischen Konstanten hinweg ermöglichen es, es in mehrschichtigen Plattenkonstruktionen ohne Verformung oder verringerte Zuverlässigkeit zu verwendenEs ist kompatibel mit Epoxiglas-Mehrschichtplatten-Hybrid-Designs und bietet Flexibilität und Vielseitigkeit.

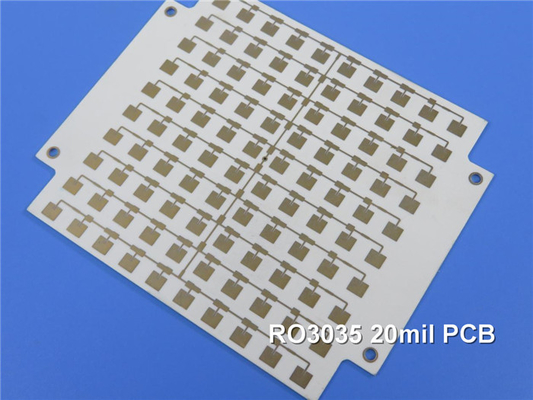

PCB-Konstruktionsdetails: Dieses 2-schichtige starre PCB besteht aus zwei Kupferschichten, jede 35 μm dick..Die Fertigplattendicke beträgt 0,8 mm, mit einem fertigen Kupfergewicht von 1 Unze (1,4 Mil) an den Außenschichten.Die Oberfläche ist immersion gold, die eine ausgezeichnete Schweißfähigkeit und Korrosionsbeständigkeit bieten.
PCB-Statistiken: Dieses PCB umfasst 36 Komponenten und insgesamt 92 Pads, darunter 62 Durchlöcher-Pads und 30 Top-Surface-Mount-Technologie (SMT) -Pads. Es verfügt über 53 Durchgänge und 5 Netze,eine effiziente elektrische Anbindung ermöglichtDie Plattenmaße sind 231,94 mm x 135,65 mm und bieten ausreichend Platz für die Schaltkreise.
Qualitätsstandards und Verfügbarkeit: Die PCB entspricht dem IPC-Klasse-2-Qualitätsstandard und gewährleistet eine hohe Qualität und Zuverlässigkeit.die Ingenieure und Designer aus verschiedenen Regionen Zugang zu diesem fortschrittlichen Produkt ermöglichen.
Typische Anwendungen: Diese PCB auf Basis von RO3035-Laminaten eignet sich für eine Reihe von Anwendungen, die eine hohe Frequenzleistung und thermische Stabilität erfordern.Zu den typischen Anwendungen gehören Automobilradarsysteme, Satellitenantennen zur globalen Positionierung, Mobilfunktelekommunikationssysteme (Leistungsverstärker und Antennen), drahtlose Kommunikationspatch-Antennen, Direktübertragungssatelliten,Datenverbindung auf Kabelsystemen, Fernzählerleser, und Power-Backplanes.
Zusammenfassend lässt sich sagen, dass unsere neu ausgelieferten Leiterplatten, die mit RO3035-Laminaten gebaut wurden, eine beispiellose Leistung, Stabilität und Zuverlässigkeit bieten, die speziell für Hochfrequenzanwendungen geeignet sind.Mit seinen fortschrittlichen FunktionenDiese PCB ist eine ideale Wahl für anspruchsvolle elektronische Systeme, egal ob Sie an Automobilradaren, Satellitenkommunikation,oder drahtlose Technologien, dieses PCB bietet außergewöhnliche Leistung und Fähigkeiten. Verpassen Sie nicht die Gelegenheit, die Zuverlässigkeit und Effizienz unserer RO3035-basierten PCB zu erleben.,Erleichterung des Zugangs und der Bequemlichkeit für Kunden auf der ganzen Welt.
