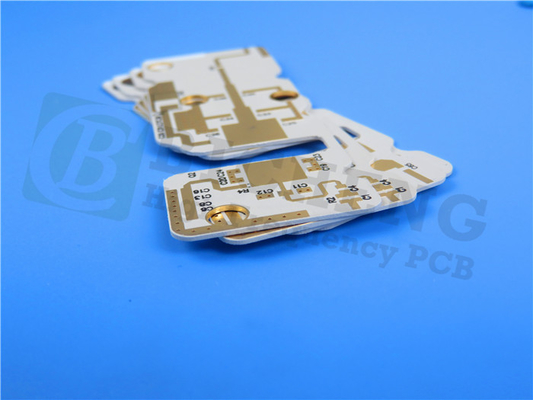

Keramik gefüllte PTFE-Laminate Hochfrequenz-RF-PCB-Board 2 Schichten RO3003G2

MOQ:	1 Stück
Preis:	USD9.99-99.99/PCS
Standardverpackung:	Vakuum bags+Cartons
Lieferfrist:	8-9 Werktage
Zahlungsmethode:	T/T
Lieferkapazität:	5000 Stück pro Monat

Einzelheiten Informationen

Produktbeschreibung

Einzelheiten

Herkunftsort

China

Markenname

Bicheng

Zertifizierung

UL, ISO9001, IATF16949

PCB-Material:

RO3003G2

Anzahl der Schichten:

2 Schichten

Dielektrische Konstante:

Verlustfaktor:

0,0011

PCB-Größe:

≤400 mm x 500 mm

Kupfernes Gewicht:

1oz (35µm), 2oz (70µm)

Hervorheben:

Keramik gefüllte PTFE-Laminate PCB-Platten

PCB-Platten RO3003G2

2 Schichten Hochfrequenz-PCB

Produktbeschreibung

Einleitung

Die hochfrequenten, keramisch gefüllten PTFE-Laminate von Rogers RO3003G2 sind eine Erweiterung der branchenführenden RO3003-Lösungen von Rogers.,mit besonderem Schwerpunkt auf der Bewältigung der Bedürfnisse der nächsten Generation von Millimeterwellen-Automobilradaranwendungen.

Die Einbeziehung eines optimierten Harz- und Füllstoffgehalts sowie die Verwendung von ED-Kupfer mit sehr niedrigem Profil sorgen für einen geringeren Einsatzverlust.Diese Eigenschaft macht RO3003G2-Laminate gut geeignet für die Implementierung in Advanced Driver Assistance Systems (ADAS) wie adaptive Geschwindigkeitssteuerung, vorwärts gerichtete Kollisionswarnung, aktive Bremse und Spurwechselhilfe.

Eigenschaften

1Die dielektrische Konstante beträgt 3,00 bei 10 GHz und 3,07 bei 77 GHz.

2. sehr niedriges Profil (VLP) ED Kupfer.

3. Homogene Konstruktion mit VLP ED Kupfer und reduzierter dielektrischer Porosität.

4Verbessertes Füllsystem.

Vorteile

1Die beste Leistung in der Klasse für Einsatzverlust.

2. Die dielektrische Konstante in der fertigen Leiterplatte zu minimieren.

3- Erleichterung des Trends zur Verwendung kleinerer Durchmesservias;

4- Weltweiter Produktionsanteil.

Keramik gefüllte PTFE-Laminate Hochfrequenz-RF-PCB-Board 2 Schichten RO3003G2 0

Unsere PCB-Kapazität (RO3003G2-Laminate)

PCB-Material:	Keramik gefüllte PTFE-Laminate
Bezeichnung:	RO3003G2
Dielektrische Konstante:	3
Dissipationsfaktor	0.0011
Anzahl der Schichten:	Einseitige, doppelseitige, mehrschichtige und hybride PCB
Kupfergewicht:	1 Unz (35 μm), 2 Unz (70 μm)
Dielektrische Dicke	5mil (0,127mm), 10mil (0,254mm)
PCB-Größe:	≤ 400 mm x 500 mm
Lötmaske:	Grün, Schwarz, Blau, Gelb, Rot usw.
Oberflächenveredelung:	Immersionsgold, HASL, ImmersionssilberEr, Immersionstin, ENEPIG, OSP, Bares Kupfer, reines Gold usw.

Typische Anwendungen

1Adaptive Geschwindigkeitssteuerung

2. Vorwärts-Kollisionswarnung

3. Aktiver Bremsassistenz

4- Fahrbahnwechselhilfe

5- Verkehrsstauspilot.

6- Parkplatzpilot

7. Blinde Fleckenerkennung

RO3003G2- Ich weiß.s Datenblatt

Eigentum	RO3003G2	Ausrichtung	Einheit	Zustand	Prüfmethode
Dielektrische Konstante	3.00 ± 0.04	Z	-	10 GHz 23°C	IPC-TM-650 2.5.5.5 Geklemmte Streifenlinie
Dielektrische Konstante	3.07	Z	-	77 GHz	Differentielle Phase Längenmethode
Dissivierungsfaktor, tan d	0.0011	Z	-	10 GHz 23°C	IPC-TM-650 2.5.5.5
Thermischer Koeffizient von	- 35 Jahre.	Z	ppm/°C	10 GHz -50 bis 150°C	IPC-TM-650 2.5.5.5
Dimensionelle Stabilität	- Oh, nein.16 - Oh, nein.14	X Y	mm/m	Methode C	IPC TM-650 2.2.4
Volumenwiderstand	1.4 x 10⁹	-	MΩ•cm	- Das ist nicht wahr.	IPC 2.5.17.1
Oberflächenwiderstand	2.6 x 10⁸	-	MΩ	- Das ist nicht wahr.	IPC 2.5.17.1
Zugmodul	378 396	X Y	KSI	23°C	ASTM D638
Feuchtigkeitsabsorption	0.06	-	%	D48/50	IPC-TM-650 2.6.2.1
Spezifische Wärme	0.73 0.83	Z	J/g/K	0°C 50°C	Ausrüstung für die Herstellung von Schraubstoffen
Wärmeleitfähigkeit	0.43	Z	W/m/K	50°C	ASTM D5470
Koeffizient der thermischen Ausdehnung	16 17 18	X Y Z	ppm/°C	23°C/50% Höchstemperatur	IPC-TM-650 2.4.41
Td	500	-	° CTGA	-	ASTM D3850
Dichte	2.15	-	gm/cm³	23°C	ASTM D792
Kupferschalenfestigkeit	12.0	-	Lb/in	- Eine halbe Unze. Nach dem Schwimmen des Schweißers	IPC-TM-2.4.8
Entflammbarkeit	V-0	-	-	-	UL 94
Bleifreies Verfahren kompatibel	- Ja, das ist es.	-	-	-	-

Keramik gefüllte PTFE-Laminate Hochfrequenz-RF-PCB-Board 2 Schichten RO3003G2 1
