PTFE-Verbundwerkstoff Hochfrequenz-PCB-Board DiClad 527

MOQ:	1 Stück
Preis:	USD9.99-999.99
Standardverpackung:	Vakuum bags+Cartons
Lieferfrist:	8-9 Werktage
Zahlungsmethode:	T/T
Lieferkapazität:	5000 Stück pro Monat

Einzelheiten Informationen

Produktbeschreibung

Einzelheiten

Herkunftsort

China

Markenname

Bicheng

Zertifizierung

UL, ISO9001, IATF16949

Standardgrößen der Platten:

18" x 12" (457 x 305mm) 18" x 24" (457 x 610mm)

Standarddicken:

0.020" (0,508mm) mit einer Toleranz von +/- 0,0020" 0,030" (0,762mm) mit einer Toleranz von +/- 0,00

Electrodeposited-Kupfer-Folie:

Einheitlich für die Verwendung in Kraftfahrzeugen mit einem Hubraum von mehr als 50 W

Dk-Bereich:

2.40 gegen 2.60

Hervorheben:

18" x 12" HF-PCB-Board

PTFE-Verbundplatten für Hochfrequenz-PCB

Produktbeschreibung

Einführung in das Substrat

Rogers DiClad 527-Laminate sind Verbundwerkstoffe, die mit Gewebe aus Glasfaser verstärkt werden, um als Substrat in Leiterplatten verwendet zu werden.Diese Laminate bieten im Vergleich zum PTFE-Gehalt einen höheren Anteil an GlasfaserverstärkungDieses sorgfältig ausgeglichene Verhältnis führt zu einem größeren Bereich der dielektrischen Konstante (Dk) und einer verbesserten Dimensionsstabilität und Registrierung.

Standardgrößen für DiClad 527:

18" x 12" (457 x 305mm)

18" x 24" (457 x 610mm)

Standarddicken für DiClad 527:

0.020" (0,508mm) mit einer Toleranz von +/- 0,0020"

0.030" (0,762mm) mit einer Toleranz von +/- 0,0020"

0.060" (1.524mm) mit einer Toleranz von +/- 0,0020"

Standardverkleidungen für DiClad 527:

Elektrodeponierte Kupferfolie

mit einer Breite von mehr als 20 mm

1 Unze (35 μm)

Für Informationen zu anderen verfügbaren PCB-Konfigurationen, wie zusätzliche Dicken, Paneldimensionen und Verkleidungen, wenden Sie sich bitte an unseren Kundendienst oder unsere Vertriebsteams.

Hauptmerkmale:

1Dk-Bereich: 2,40 bis 2.60

2. Niedriger Ablösungsfaktor: .0018 bei 10 GHz

3. Niedrige Feuchtigkeitsabsorption

SchlüsselVorteile:

1. Stabile Dk über einen breiten Frequenzbereich

2. Niedrige Schaltverluste bei hohen Frequenzen

3. Mindeste Leistungsänderungen in Umgebungen mit hoher Luftfeuchtigkeit

4Ausgezeichnete Dimensionsstabilität

5. Konsistente Produktleistung

6. Einheitliche elektrische Eigenschaften über Frequenzen hinweg

7. Zuverlässige mechanische Leistung

8- Ausgezeichnete chemische Beständigkeit.

Unsere PCB-Kapazität (DiClad 527)

PCB-Material:	Gewebe aus Glasfaser/PTFE-Verbundwerkstoff
Bezeichnung:	DiClad 527
Dielektrische Konstante:	2.40-2.60 10 GHz/23 ̊C
Dissipationsfaktor	0.0017 10 GHz/23 ̊C
Anzahl der Schichten:	Einseitige, doppelseitige, mehrschichtige und hybride PCB
Kupfergewicht:	1 Unz (35 μm), 2 Unz (70 μm)
Dielektrische Dicke	20 mil (0,508 mm), 30 mil (0,762 mm), 60 mil (1,524 mm)
PCB-Größe:	≤ 400 mm x 500 mm
Lötmaske:	Grün, Schwarz, Blau, Gelb, Rot usw.
Oberflächenveredelung:	Immersionsgold, HASL, Immersionssilber, Immersionstin, ENEPIG, OSP, Bares Kupfer, reines Gold usw.

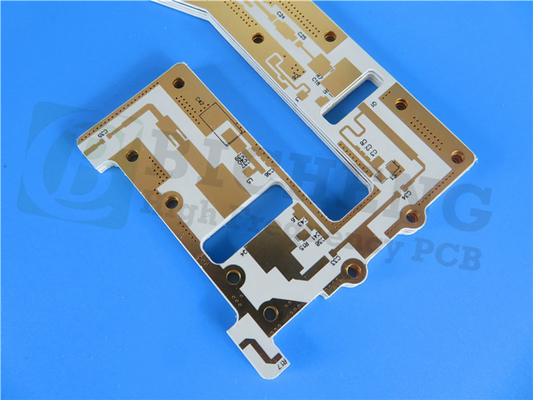

PTFE-Verbundwerkstoff Hochfrequenz-PCB-Board DiClad 527 0

Typische Anwendungen:

1. Radarfeednetze

2. Kommerzielle Phasen-Array-Netzwerke

3Antennen für Basisstationen mit geringem Verlust

4. Führungssysteme

5. Digitale Funkantennen

6Filter, Kupplungen und LNA

Datenblatt für DiClad 527

Eigenschaften		DiClad 527	Einheiten	Prüfbedingungen		Prüfmethode
Elektrische Eigenschaften
Dielektrische Konstante		2.40-2.60	-	23 ̊C @ 50% Umgebungsfeuchtigkeit	10 GHz	IPC TM-650 2.5.5.5
Dielektrische Konstante		2.40-2.60	-	23 ̊C @ 50% Umgebungsfeuchtigkeit	1 MHz	IPC TM-650 2.5.5.3
Ablösungsfaktor		0.0017		23 ̊C @ 50% Umgebungsfeuchtigkeit	10 GHz	IPC TM-650 2.5.5.5
Ablösungsfaktor		0.0010		23 ̊C @ 50% Umgebungsfeuchtigkeit	1 MHz	IPC TM-650 2.5.5.3
Wärmeeffizient des Dielektrikums Ständig		-153	ppm/ ̊C	-10 bis 140 ̊C	10 GHz	IPC TM-650 2.5.5.5
Volumenwiderstand		1.2 x 10⁹	MΩ-cm	C96/35/90	-	IPC TM-650 2.5.17.1
Oberflächenwiderstand		4.5 x 10⁷	MΩ	C96/35/90	-	IPC TM-650 2.5.17.1
Dielektrische Auflösung		> 45	KV	D48/50	-	ASTM D-149
Bogenwiderstand		> 180		-	-	ASTM D-495
Thermische Eigenschaften
Koeffizient der thermischen Ausdehnung - x		14	ppm/ ̊C	-	50 °C bis 150 °C	IPC TM-650 2.4.41
Koeffizient der thermischen Ausdehnung - y		21	ppm/ ̊C	-	50 °C bis 150 °C	IPC TM-650 2.4.41
Koeffizient der thermischen Ausdehnung - z		173	ppm/ ̊C	-	50 °C bis 150 °C	IPC TM-650 2.4.24
Wärmeleitfähigkeit		0.26	W/(m.K)			ASTM E1461
Mechanische Eigenschaften
Kupferschalenfestigkeit		14	Pfund/in	10s @ 288 ̊C	35 μm Folien	IPC TM-650 2.4.8
Young's Modulus		517, 706	KPSI	23 ̊C @ 50% Umgebungsfeuchtigkeit	-	ASTM D-638
Zugfestigkeit (MD, CMD)		19.0, 15.0	KPSI	23 ̊C @ 50% Umgebungsfeuchtigkeit	-	ASTM D-882
Kompressionsmodul		359	KPSI	23 ̊C @ 50% Umgebungsfeuchtigkeit	-	ASTM D-695
Flex Modulus		537	KPSI	23 ̊C @ 50% Umgebungsfeuchtigkeit		ASTM D-3039
Körperliche Eigenschaften
Entflammbarkeit		V-0			C48/23/50 und C168/70	UL 94
Feuchtigkeitsabsorption		0.03	%	E1/105+D24/23		IPC TM-650 2.6.2.2
Dichte		231	G/cm3	C24/23/50	Methode A	ASTM D792
Die NASA Ausgasung	Gesamtmassenverlust	0.02	%	125°C, ≤ 10-6 torr		Einheit für die Überwachung von Luftfahrzeugen
	Gesammelte Flüchtige	0.00	%
	Wasserdampf wiederhergestellt	0.01	%

PTFE-Verbundwerkstoff Hochfrequenz-PCB-Board DiClad 527 1
