| Markieren: | Laminate für RF-PCB,Doppelseitiges 10 mil RF-PCB,HF-Hochfrequenz-PCB-Boards |
||
|---|---|---|---|

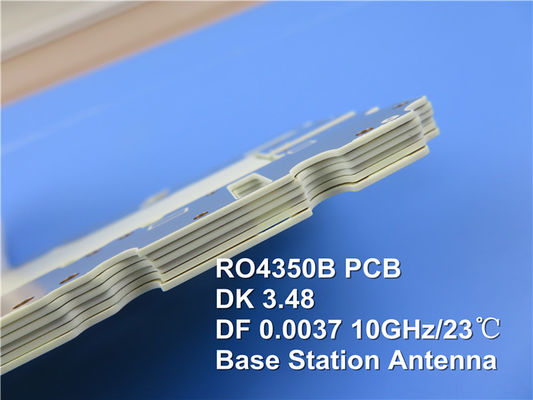

Wir freuen uns, unsere neu ausgelieferte HF-PCB hier mit Ihnen zu teilen.eine hochmoderne Lösung, die die elektrische Leistungsfähigkeit von PTFE/gewebtem Glas mit der Leichtigkeit der Herstellung von Epoxidhaltigen/Glasmaterialien verbindetDie von der Rogers Corporation entwickelten RO4350B-Laminate bieten eine außergewöhnliche Kontrolle der Dielektrikkonstante (Dk) bei gleichzeitiger Aufrechterhaltung geringer Verlustmerkmale.Diese fortschrittlichen Materialien bieten eine kostengünstige Alternative zu herkömmlichen Mikrowellenlaminaten, wodurch die Notwendigkeit spezieller Durchlöcherbehandlungen und Handhabungsverfahren, die typischerweise mit PTFE-basierten Materialien verbunden sind, beseitigt wird.mit einer Leistung von mehr als 50 W und einer Leistung von mehr als 50 W,.
| RO4350B Typischer Wert | |||||
| Eigentum | RO4350B | Ausrichtung | Einheiten | Die Situation | Prüfmethode |
| Dielektrische Konstante,εVerfahren | 3.48 ± 0.05 | Z | 10 GHz/23°C | IPC-TM-650 2.5.5.5 Geklemmte Streifenlinie | |
| Dielektrische Konstante | 3.66 | Z | 8 bis 40 GHz | Differentielle Phasenlänge | |
| Verlustfaktor | 0.0037 0.0031 |
Z | 10 GHz/23°C 2.5 GHz/23°C |
IPC-TM-650 2.5.5.5 | |
| Thermischer Koeffizient ε | +50 | Z | ppm/°C | -50°C bis 150°C | IPC-TM-650 2.5.5.5 |
| Volumenwiderstand | 1.2 x 1010 | MΩ.cm | - Das ist nicht wahr. | IPC-TM-650 2.5.17.1 | |
| Oberflächenwiderstand | 5.7 x 109 | MΩ | - Das ist nicht wahr. | IPC-TM-650 2.5.17.1 | |
| Elektrische Stärke | 31.2(780) | Z | Kv/mm(v/mil) | 0.51mm ((0.020") | IPC-TM-650 2.5.6.2 |
| Zugmodul | 16,767 ((2,432) 14,153 ((2,053) |
X Y |
MPa (ksi) | NT1 die | ASTM D 638 |
| Zugfestigkeit | 203(29.5) 130(18.9) |
X Y |
MPa (ksi) | NT1 die | ASTM D 638 |
| Flexuralstärke | 255 (37) |
MPa (KPSI) |
IPC-TM-650 2.4.4 | ||
| Dimensionelle Stabilität | < 05 | X, Y | mm/m (mil/Zoll) |
nach Ätzen+E2/150°C | IPC-TM-650 2.4.39A |
| Koeffizient der thermischen Ausdehnung | 10 12 32 |
X Y Z |
ppm/°C | -55°C bis 288°C | IPC-TM-650 2.4.41 |
| Tg | >280 | °C TMA | Eine | IPC-TM-650 2.4.24.3 | |
| Td | 390 | °C TGA | ASTM D 3850 | ||
| Wärmeleitfähigkeit | 0.69 | W/M/oK | 80°C | ASTM C518 | |
| Feuchtigkeitsabsorption | 0.06 | % | 48 Stunden Eintauchen 0,060" Probe Temperatur 50°C |
ASTM D 570 | |
| Dichte | 1.86 | gm/cm3 | 23°C | ASTM D 792 | |
| Stärke der Kupferschalen | 0.88 (5.0) |
N/mm (PL) |
Nach dem Löten schwimmen 1 oz. EDC-Folien |
IPC-TM-650 2.4.8 | |
| Entflammbarkeit | (3) V-0 | UL 94 | |||
| Bleifreies Verfahren kompatibel | - Ja, das ist es. | ||||
Eigenschaften:
Die RO4350B-Laminate verfügen über bemerkenswerte Eigenschaften, die sie zu einer idealen Wahl für Hochfrequenzanwendungen machen.0037 auf derselben FrequenzDiese Laminate bieten eine ausgezeichnete elektrische Leistung und die Wärmeleitfähigkeit von 0,69 W/m/°K sorgt für eine effiziente Wärmeableitung.Die Werte ihres Wärmeausdehnungskoeffizienten (CTE) beträgen 10 ppm/°C in der X-Achse, 12 ppm/°C in der Y-Achse und 32 ppm/°C in der Z-Achse, die Stabilität bei Temperaturänderungen gewährleisten.Die RO4350B-Laminate weisen eine außergewöhnliche Wärmebeständigkeit auf..
Vorteile:
Die Laminate RO4350B bieten eine Vielzahl von Vorteilen, die sie von anderen Materialien auf dem Markt abheben:
1Niedrige dielektrische Toleranz und geringer Verlust: Diese Laminate bieten eine hervorragende elektrische Leistung und ermöglichen Anwendungen mit höheren Betriebsfrequenzen.Sie eignen sich besonders gut für Breitbandanwendungen.
2. Stabile elektrische Eigenschaften gegenüber der Frequenz: Die RO4350B-Laminate sorgen für kontrollierte Impedanzübertragungsleitungen und ermöglichen die Wiederholbarkeit der Filter, was eine gleichbleibende Leistung gewährleistet.
3. Niedriger thermischer Koeffizient der dielektrischen Konstante: Diese Laminate behalten bei ausgezeichneter Dimensionsstabilität unabhängig von Temperaturschwankungen zuverlässige elektrische Eigenschaften.
4. Niedrige Z-Achsen-Erweiterung: Die RO4350B-Laminate erleichtern die Erstellung von hochzuverlässigen Plattierten durch Löcher.
5. Niedriger Ausdehnungskoeffizient in der Ebene: Diese Laminate bleiben im gesamten Bereich der Schaltkreisverarbeitungstemperaturen stabil und gewährleisten eine gleichbleibende Leistung während der Herstellung.
6. Volumenfertigungsprozess: RO4350B-Laminate können mit Standardglas-Epoxidverfahren hergestellt werden, was sie kostengünstig und leicht für die Massenproduktion zugänglich macht.
7. CAF-beständig: Die Laminate weisen Widerstand gegen leitfähige anodische Filamentation auf und gewährleisten langfristige Zuverlässigkeit bei anspruchsvollen Anwendungen.
PCB-Spezifikationen:
Diese RF-PCB bietet eine robuste Konstruktion, die die Hochleistungslaminate ergänzt:

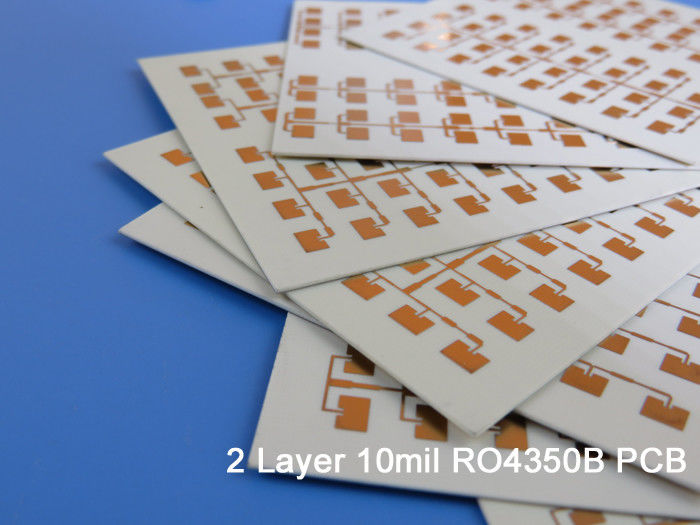

- 2-Schicht starres PCB-Stapel mit einer Kupferschicht von 35 μm oben und unten.
- Rogers 4350B-Kern mit einer Dicke von 0,254 mm.
- Abmessungen von 53,18 mm x 56,04 mm bei einer Toleranz von +/- 0,15 mm.
- Mindestspuren von 5/5 Millimeter und eine Mindestlochgröße von 0,25 mm.
- Keine Blinden-Vias, um eine einfache Fertigung zu gewährleisten.
- Fertigplatten mit einer Dicke von 0,32 mm für kompakte Modelle.
- Außen Kupferschichten mit einem Gewicht von 1,4 ml.
- Über eine Plattierungstärke von 20 μm für zuverlässige Verbindungen.
- Untertauchen Silber Oberfläche Veredelung, die hervorragende Signalintegrität gewährleistet.
- Keine Seidenmaske oben oder unten, keine Lötmaske, ein sauberes und minimalistisches Aussehen.
- 100% elektrischer Test vor dem Versand, um die Qualität zu gewährleisten.
PCB-Statistiken:
Diese Leiterplatte besteht aus 11 Komponenten und verfügt über insgesamt 70 Pads, darunter 47 Durchlöcher-Pads und 23 Top Surface Mount Technology (SMT) -Pads.Dieses PCB bietet Vielseitigkeit für verschiedene Schaltkreis-Designs.
Kunstwerke und Qualitätsstandards:
Die für diese Leiterplatte bereitgestellte Grafik ist im Gerber RS-274-X-Format, was die Kompatibilität mit gängiger Designsoftware gewährleistet.Gewährleistung einer zuverlässigen Leistung und Erfüllung der Branchenstandards.
Verfügbarkeit und typische Anwendungen
Diese hochleistungsfähigen Materialien finden Anwendungen in folgenden Bereichen:
- Antennen und Leistungsverstärker für Mobilfunk-Basisstationen: Die RO4350B-PCB ermöglicht eine effiziente Signalübertragung und -verstärkung in drahtlosen Kommunikationssystemen.
- HF-Identifikations-Tags: Diese Laminate bieten eine stabile und präzise HF-Leistung für Identifizierungs- und Tracking-Anwendungen.
- Automotive Radar und Sensoren: Mit ausgezeichneten elektrischen Eigenschaften und thermischer Stabilität unterstützt das RO4350B PCB zuverlässige Radar- und Sensorsysteme in Fahrzeugen.
- LNB für Direktübertragungssatelliten: Die Laminate RO4350B eignen sich für den Einsatz in Low Noise Blocks (LNBs) für Direktübertragungssatelliten und sorgen für einen hervorragenden Signalempfang und -übertragung.
Zusammenfassend lässt sich sagen, dass das RO4350B-PCB mit seiner bemerkenswerten elektrischen Leistung, Stabilität und Wirtschaftlichkeit eine Welt voller Möglichkeiten für fortschrittliche Anwendungen eröffnet.Mit niedriger dielektrischer Toleranz, geringer Verlust und stabile elektrische Eigenschaften, ermöglicht es einen Hochfrequenzbetrieb, kontrollierte Impedanzübertragungsleitungen und wiederholbare Filterkonstruktionen.Niedriger Wärmefaktor der Laminate RO4350B, niedrige Z-Achsen-Erweiterung und niedriger In-Plane-Erweiterungskoeffizient sorgen für Dimensionsstabilität und zuverlässige Leistung bei Temperaturschwankungen.Durch sein Volumenherstellungsprozess und seine wettbewerbsfähigen Preise ist es eine erschwingliche Wahl für die Massenproduktion.Mit globaler Verfügbarkeit und einer breiten Palette von Anwendungen ist das RO4350B PCB eine zuverlässige und leistungsstarke Lösung für die heutigen anspruchsvollen elektronischen Projekte.
