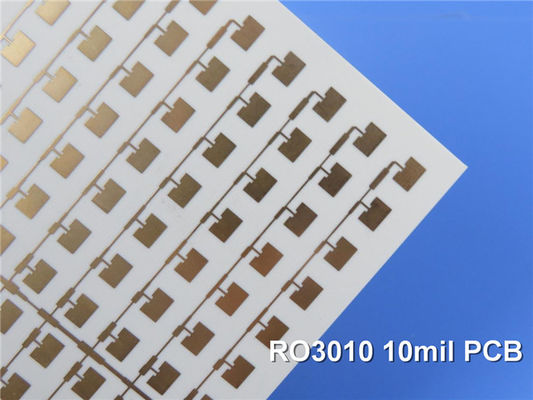

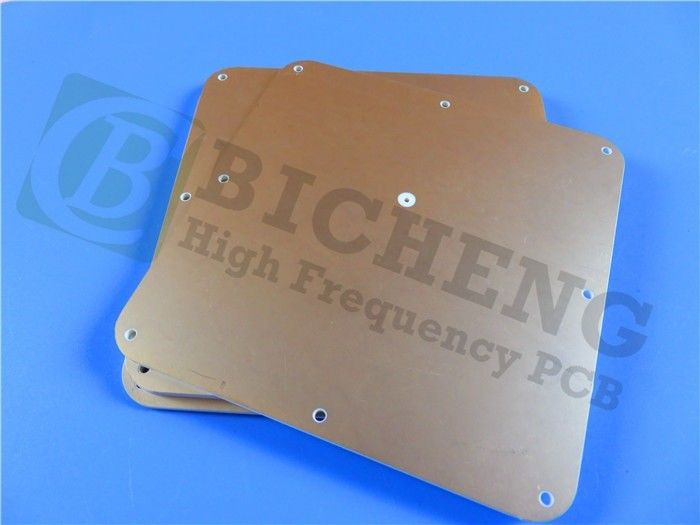

Heute freuen wir uns, Ihnen unsere neu ausgelieferten PCBs zu präsentieren, die auf RO3010-Materialien basieren.
1. RO3010 Einführung:
Rogers RO3010-Laminate sind fortschrittliche Schaltkreismaterialien, die keramisch gefüllte PTFE-Verbundwerkstoffe verwenden.Es handelt sich um wettbewerbsfähige Produkte, die für ihre außergewöhnliche mechanische und elektrische Stabilität bekannt sind., so dass sie für eine Vielzahl von Anwendungen in verschiedenen Frequenzen geeignet sind.RO3010-Laminate vereinfachen die Konstruktion von Breitbandkomponenten und eignen sich besonders gut für die Miniaturisierung von Schaltungen.
2. Eigenschaften:
RO3010-Laminate bestehen aus keramisch gefüllten PTFE-Verbundwerkstoffen. Sie weisen eine dielektrische Konstante von 10,2 +/- 0,30 bei 10 GHz und 23 °C sowie einen niedrigen Abfallfaktor von 0 auf.0022 bei gleicher Frequenz und TemperaturMit einem geringen Wärmeausdehnungskoeffizienten von 13 ppm/°C bis 16 ppm/°C (-55 bis 288 °C) in den Achsen X, Y und Z zeigen RO3010-Laminate eine ausgezeichnete Dimensionsstabilität.Sie weisen eine hohe thermische Zersetzungstemperatur von mehr als 500 °C und eine Wärmeleitfähigkeit von 0 auf..95 W/mK. RO3010-Laminate verfügen zudem über eine geringe Feuchtigkeitsabsorptionsrate von 0,05% und können im Temperaturbereich von -40°C bis +85°C betrieben werden.
| RO3010 Typischer Wert | |||||
| Eigentum | RO3010 | Ausrichtung | Einheiten | Die Situation | Prüfmethode |
| Dielektrische Konstante,εVerfahren | 10.2 ± 0.05 | Z | 10 GHz/23°C | IPC-TM-650 2.5.5.5 Geklemmte Streifenlinie | |
| Dielektrische Konstante | 11.2 | Z | 8 GHz bis 40 GHz | Differentielle Phasenlänge | |
| Verwässerungsfaktor,tanδ | 0.0022 | Z | 10 GHz/23°C | IPC-TM-650 2.5.5.5 | |
| Thermischer Koeffizient ε | - 395 | Z | ppm/°C | 10 GHz bis 150°C | IPC-TM-650 2.5.5.5 |
| Dimensionelle Stabilität | 0.35 0.31 |
X Y |
mm/m | - Das ist nicht wahr. | IPC-TM-650 2.2.4 |
| Volumenwiderstand | 105 | MΩ.cm | - Das ist nicht wahr. | IPC 2.5.17.1 | |
| Oberflächenwiderstand | 105 | MΩ | - Das ist nicht wahr. | IPC 2.5.17.1 | |
| Zugmodul | 1902 1934 |
X Y |
MPa | 23°C | ASTM D 638 |
| Feuchtigkeitsabsorption | 0.05 | % | D48/50 | IPC-TM-650 2.6.2.1 | |
| Spezifische Wärme | 0.8 | j/g/k | Berechnet | ||
| Wärmeleitfähigkeit | 0.95 | W/M/K | 50°C | ASTM D 5470 | |
| Koeffizient der thermischen Ausdehnung (-55 bis 288°C) |
13 11 16 |
X Y Z |
ppm/°C | 23°C/50% Höchstemperatur | IPC-TM-650 2.4.4.1 |
| Td | 500 | °C TGA | ASTM D 3850 | ||
| Dichte | 2.8 | gm/cm3 | 23°C | ASTM D 792 | |
| Stärke der Kupferschalen | 9.4 | Ich bin hier. | 1 Unze, EDC nach dem Schwimmen | IPC-TM 2.4.8 | |
| Entflammbarkeit | V-0 | UL 94 | |||
| Bleifreies Verfahren kompatibel | - Ja, das ist es. | ||||
3Vorteile:
Einer der bemerkenswerten Vorteile von RO3010-Laminaten ist ihre Dimensionsstabilität, wobei der Expansionskoeffizient mit dem von Kupfer übereinstimmt.Diese Eigenschaft erhöht die Zuverlässigkeit und Leistungsfähigkeit der LaminateDarüber hinaus sind RO3010-Laminate kostengünstig, da sie aufgrund eines Volumenherstellungsprozesses kostengünstig sind.Sie eignen sich auch für die Verwendung in mehrschichtigen Plattenkonstruktionen, die Flexibilität bei verschiedenen Anwendungen bietet.
4- PCB-Stapler:
Bei diesem 2-schichtigen starren PCB besteht der Stapel aus einer Kupferschicht mit einer Dicke von 35 μm, gefolgt vom RO3010-Substrat mit einer Dicke von 10 mil (0,254 mm),und eine weitere Kupferschicht mit einer Dicke von 35 μm.
5PCB-Konstruktionsdetails
Diese Leiterplatte hat Abmessungen von 80,1 mm x 56,74 mm für ein einzelnes Stück. Der minimale Spurenraum beträgt 4/4 mil, und die minimale Lochgröße beträgt 0,3 mm. Es gibt keine Blindvias in dieser Konfiguration.Die Dicke der fertigen Platte beträgt 0.37mm, und die äußeren Kupferschichten haben ein Gewicht von 1 Unze (1,4 Mil).während auf der unteren Schicht keine Seidenmaske oder Lötmaske aufgetragen wirdVor dem Versand wird ein elektrischer Test durchgeführt, um die Qualität der PCB zu gewährleisten.
6- PCB-Statistiken:
Dieses PCB umfasst 24 Komponenten und insgesamt 71 Pads. Unter diesen Pads sind 51 durchlöchrige Pads und 23 Top-Surface-Mount-Technologie (SMT) -Pads. Es gibt keine unteren SMT-Pads.Die Konstruktion umfasst 67 Durchgänge und besteht aus 3 Netzen..
7. Art des gelieferten Bildes:Gerber RS-274-X
8Akzeptierter Standard:IPC-Klasse 2
9- Verfügbarkeit:RO3010-Laminate sind weltweit erhältlich und sorgen so für die Zugänglichkeit für verschiedene Märkte.
10Typische Anwendungen:
RO3010-PCB finden Anwendung in einer Vielzahl von Branchen und Produkten.Mobilfunktelekommunikationssysteme (einschließlich Leistungsverstärker und Antennen), Patch-Antennen für drahtlose Kommunikation, Direktübertragungssatelliten, Kabelsysteme für Datenverbindungen, Fernzählerleser und Stromrückflügel.Die außergewöhnlichen elektrischen und mechanischen Eigenschaften von RO3010-Laminaten machen sie zuverlässig und vielseitig für diese Anwendungen.
