| Markieren: | Radiofrequenz-Schaltkreisplatte mit ENIG,2L RO3006 RF PCB,Kupferweißes Seidenbildschirm-RF-PCB |
||
|---|---|---|---|

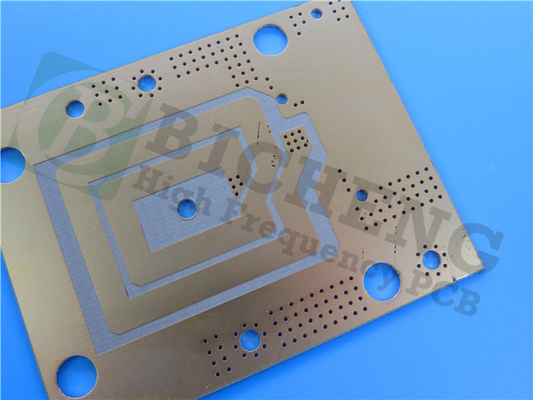

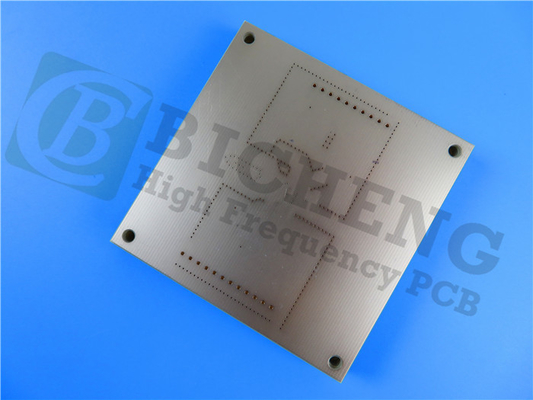

Wir präsentieren Ihnen unsere neu ausgelieferten PCBs aus RO306-Substraten.
RO3006 Einführung:
Rogers RO3006-Laminate sind fortschrittliche Schaltkreismaterialien, die keramisch gefüllte PTFE-Verbundwerkstoffe verwenden.Diese Materialien sind speziell so konzipiert, dass sie sowohl in elektrischen als auch in mechanischen Eigenschaften eine außergewöhnliche Stabilität bieten.Eine bemerkenswerte Eigenschaft von RO3006 ist die Fähigkeit, eine stabile dielektrische Konstante (Dk) über einen breiten Temperaturbereich zu halten.Diese Eigenschaft eliminiert die in PTFE-Glasmaterialien bei Raumtemperatur häufig beobachtete Schrittänderung von Dk.
Eigenschaften:
RO3006-Laminate von Rogers bestehen aus keramisch gefüllten PTFE-Verbundwerkstoffen.002 bei gleicher Frequenz und TemperaturMit einer hohen thermischen Zersetzungstemperatur von mehr als 500°C weist RO3006 eine ausgezeichnete thermische Stabilität auf.Erleichterung einer effizienten Wärmeübertragung. In Bezug auf die Feuchtigkeitsabsorption weist RO3006 eine geringe Geschwindigkeit von 0,02 auf.und Z-Achsen.
Vorteile:
RO3006-Laminate bieten über eine Reihe von dielektrischen Konstanten hinweg einheitliche mechanische Eigenschaften, was sie ideal für mehrschichtige Plattenentwürfe macht, die verschiedene dielektrische Konstanten erfordern.Diese Laminate sind auch mit Hybrid-Designs kompatibel, bei denen mehrschichtige Epoxiglasplatten verwendet werdenEin weiterer Vorteil von RO3006 ist der geringe Ausdehnungskoeffizient in der Ebene, der dem von Kupfer entspricht.Diese Eigenschaft erhöht die Zuverlässigkeit von Oberflächenbaugruppen und macht sie für Anwendungen geeignet, die an Temperaturänderungen anfällig sind.Außerdem weist RO3006 eine ausgezeichnete Dimensionsstabilität auf. Das für diese Laminate verwendete Volumenfertigungsprozess gewährleistet eine wirtschaftliche Preisgestaltung und macht sie zu einer kostengünstigen Wahl.
| RO3006 Typischer Wert | |||||
| Eigentum | RO3006 | Ausrichtung | Einheiten | Die Situation | Prüfmethode |
| Dielektrische Konstante,εVerfahren | 6.15 ± 0.05 | Z | 10 GHz/23°C | IPC-TM-650 2.5.5.5 Geklemmte Streifenlinie | |
| Dielektrische Konstante | 6.5 | Z | 8 GHz bis 40 GHz | Differentielle Phasenlänge | |
| Verwässerungsfaktor,tanδ | 0.002 | Z | 10 GHz/23°C | IPC-TM-650 2.5.5.5 | |
| Thermischer Koeffizient ε | - 262 | Z | ppm/°C | 10 GHz bis 150°C | IPC-TM-650 2.5.5.5 |
| Dimensionelle Stabilität | 0.27 0.15 |
X Y |
mm/m | - Das ist nicht wahr. | IPC-TM-650 2.2.4 |
| Volumenwiderstand | 105 | MΩ.cm | - Das ist nicht wahr. | IPC 2.5.17.1 | |
| Oberflächenwiderstand | 105 | MΩ | - Das ist nicht wahr. | IPC 2.5.17.1 | |
| Zugmodul | 1498 1293 |
X Y |
MPa | 23°C | ASTM D 638 |
| Feuchtigkeitsabsorption | 0.02 | % | D48/50 | IPC-TM-650 2.6.2.1 | |
| Spezifische Wärme | 0.86 | j/g/k | Berechnet | ||
| Wärmeleitfähigkeit | 0.79 | W/M/K | 50°C | ASTM D 5470 | |
| Koeffizient der thermischen Ausdehnung (-55 bis 288°C) |
17 17 24 |
X Y Z |
ppm/°C | 23°C/50% Höchstemperatur | IPC-TM-650 2.4.4.1 |
| Td | 500 | °C TGA | ASTM D 3850 | ||
| Dichte | 2.6 | gm/cm3 | 23°C | ASTM D 792 | |
| Stärke der Kupferschalen | 7.1 | Ich bin hier. | 1 Unze, EDC nach dem Schwimmen | IPC-TM 2.4.8 | |
| Entflammbarkeit | V-0 | UL 94 | |||
| Bleifreies Verfahren kompatibel | - Ja, das ist es. | ||||
PCB-Stapelung und Bauteil:

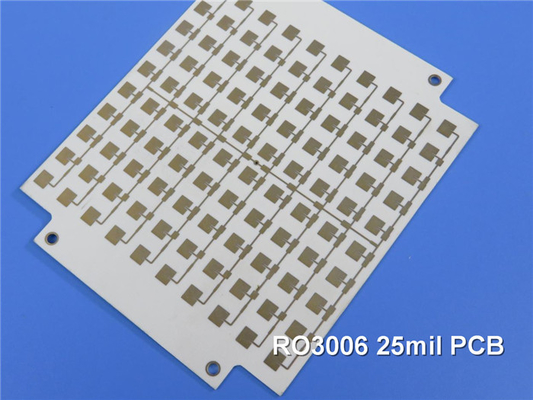

Bei diesem 2-schichtigen starren PCB besteht der Stapel aus einer Kupferschicht mit einer Dicke von 35 μm, gefolgt vom RO3006-Substrat mit einer Dicke von 25 mil (0,635 mm),und eine weitere Kupferschicht mit einer Dicke von 35 μm.
Die PCB-Konstruktionsdetails umfassen eine Plattengröße von 30 mm x 37 mm für ein einzelnes Stück.In dieser Konfiguration gibt es keine blinden Schläuche.Die Oberflächenbeschichtung besteht aus Eintauchengold, das durch die Verpackung der Oberflächen mit einer Breite von 0,8 mm und einem Gewicht von 1,4 ml erzeugt.und die obere Seidenwand ist weißVor dem Versand wird eine 100% elektrische Prüfung durchgeführt, um die Qualität zu gewährleisten.
PCB-Statistiken:
In Bezug auf die PCB-Statistik umfasst diese Konfiguration 15 Komponenten und insgesamt 50 Pads. Von diesen Pads sind 31 durchlöchrige Pads, während 19 Top-Surface-Mount-Technologie (SMT) -Pads sind.Es gibt keine unteren SMT-PadsDieses PCB-Design umfasst 38 Durchgänge und besteht aus 2 Netzen.
Kunstwerke und Standards:
Der für dieses PCB-Design bereitgestellte Artwork-Typ ist Gerber RS-274-X, ein allgemein anerkannter Industriestandard.Gewährleistung der Einhaltung der Qualitäts- und Leistungsanforderungen.
Verfügbarkeit und typische Anwendungen
RO3006-Laminate sind weltweit erhältlich und bieten damit Zugang zu verschiedenen Märkten.Sie eignen sich besonders für Anwendungen im Automobilbereich., Satellitenantennen zur globalen Positionierung, Mobilfunktelekommunikationssysteme (einschließlich Leistungsverstärker und -antennen), Patchantennen für drahtlose Kommunikation, Satelliten zur direkten ÜbertragungKabelsysteme für DatenverbindungenSie verfügen über eine hohe Leistungsfähigkeit und sind für eine Vielzahl von Anwendungen vielseitig und zuverlässig.
