Markieren: | 20 Millimeter Bares Kupfer PCB,Doppelschichtbares,bares Kupfer-PCB |
---|

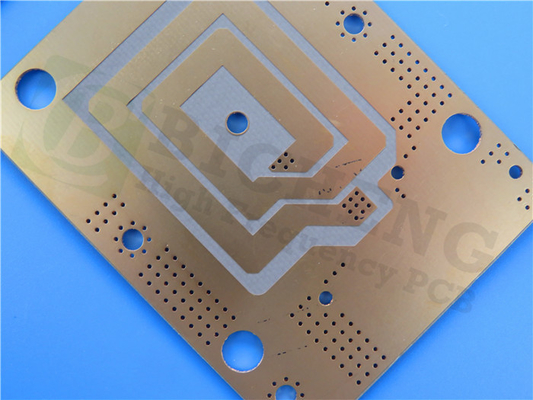

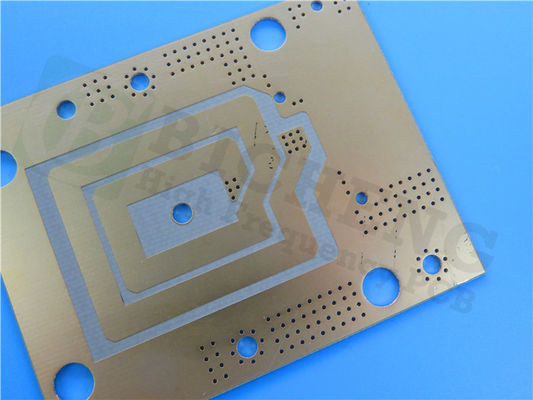

Wir präsentieren unsere neu gelieferte Leiterplatte, die aus RF-30A-Material besteht.Das RF-30A-PCB ist ein hochmodernes organisch-keramisches Laminat, das speziell für kommerzielle Mikrowellen- und Radiofrequenzanwendungen mit hohem Volumen entwickelt wurdeDieses PCB, das mit der Expertise von Taconic in Keramik-Füllstoff- und PTFE-Beschichtungstechnologie hergestellt wurde, steht als Inbegriff von Qualität und Leistung.
Die RF-30A ist mit gewebter Glasverstärkung ausgestattet und verfügt über außergewöhnliche elektrische und mechanische Eigenschaften, die die Erwartungen selbst der anspruchsvollsten Designer übertreffen.Sein dielektrisches Substrat mit geringem Verlust, verbunden mit einer niedrigprofilierten Kupferfolie, sorgt für stabile elektrische Eigenschaften, was zu verbesserten PIMD-Spiegeln und geringeren Einfügungsverlusten über eine breite Bandbreite führt.
Die Stabilität von RF-30A erstreckt sich über die elektrische Leistung hinaus.HF-Komponenten sind vor äußeren Faktoren geschützt, um ihre Langlebigkeit und Zuverlässigkeit zu gewährleisten.
Ein kritischer Aspekt von RF-30A ist seine hervorragende Schälfestigkeit für 1/2 Unze und 1 Unze RT Kupfer, was es zu einer idealen Wahl für Nachbearbeitung oder wiederholte Rückflussverfahren macht.Die extrem geringe Feuchtigkeitsabsorptionsrate und die stabile Verlusttangente tragen zu einer minimierten Phasenverschiebung bei., auch bei unterschiedlichen Temperatur- und Luftfeuchtigkeitskräften. Die dimensionelle Bewegung wird deutlich reduziert, was zu stabilen Phasen- und Impedanz-Eigenschaften in einem breiten Frequenzbereich führt.
RF-30A wurde sorgfältig mit Keramik optimiert, um eine niedrige Z-Achse CTE zu erzielen, die Zuverlässigkeit von plattierten Durchlöchern (PTH) zu verbessern und die Herstellung von mehrschichtigen Schaltungen zu vereinfachen.Diese Eigenschaften tragen weiter zu einer stabilen PIMD-Leistung bei, um sicherzustellen, dass Ihre HF-Designs einwandfrei funktionieren.
Hauptmerkmale:
- DK von 2,97 +/- 0,05 bei 1,9 GHz/23°C
- Dissipationsfaktor von 0,0013 bei 1,9 GHz/23°C
- Wärmeleitfähigkeit von 0,42 W/m/K
- CTE: Achse X - 8 ppm/°C, Achse Y - 11 ppm/°C, Achse Z - 60 ppm/°C
- Dichte (Spezifisches Gewicht) von 2,16 g/cm3
Unübertroffene Vorteile:
- Ausgezeichnete PIM-Werte bei PCB (gemessen bei weniger als -160 dBc)
- Verbesserte PTH-Qualität
- Stabile mechanische Eigenschaften
- Stabil bei hohen Frequenzen.
- Bei hohen Temperaturen stabil
- Niedrige Feuchtigkeitsabsorption
- Ausgezeichnete Schälfestigkeit
- Preis-Leistungs-Verhältnis
Technische Spezifikationen
- PCB Stackup: 2-schichtiges starres PCB
- Kupferschicht 1: 35 μm
- RF-30A Kern: 0,508 mm (20 Mil)
- Kupferschicht 2: 35 μm
PCB-Konstruktionsdetails:
- Abmessungen der Platten: 102,02 mm x 65,54 mm (1 PCS), +/- 0,15 mm
- Mindestspuren: 4/5 Millimeter.
- Mindestgröße des Löchers: 0,35 mm
- Keine Blinden.
- Endplattendicke: 0,6 mm
- Fertiges Cu Gewicht: 1 oz (1,4 ml) Außenschichten
- Durch Plattierungstärke: 20 μm
- Oberflächenveredelung: Bares Kupfer
- Die Top Silkscreen:
- Unterseide: Nein.
- Top-Solder-Maske: Nein
- Maske für die Unterlötung:
- 100% Elektrische Prüfung vor dem Versand
PCB-Statistiken:
- Bestandteile: 37
- Insgesamt 102 Pads.
- Durch Loch-Pads: 71
- Oberste SMT Pads: 31
- Unterste SMT-Pads: 0
- Vias: 59
- Netze: 4
Unsere RF-30A Leiterplatte wird mit Gerber RS-274-X-Artwork geliefert und entspricht dem IPC-Klasse-2-Standard, der höchste Qualität und Zuverlässigkeit gewährleistet.Dieses PCB ist die Lösung für eine Vielzahl von Anwendungen, einschließlich Antennen., Passivkomponenten und Leistungsverstärker.
Lassen Sie die Kraft der HF-Technologie mit unserem RF-30A PCB frei und erleben Sie beispiellose Leistung und Zuverlässigkeit.
