Wir stellen Ihnen die neu ausgelieferte HF-PCB vor, die auf 31 Milligramm Roger DiClad 870 Substraten gebaut wurde, mit dem Ziel, niedrigere dielektrische Konstanten zu erreichen.Die DiClad 870 PCB bietet außergewöhnliche elektrische Eigenschaften für eine Vielzahl von AnwendungenEs verwendet eine einzigartige Zusammensetzung aus gewebter Glasfaser und einen höheren Anteil an PTFE-Gehalt.mit einem Durchmesser von mehr als 10 mm,, bei gleicher Dicke.
Hauptmerkmale:
Die DiClad 870 PCB zeichnet sich durch ihre beeindruckende DK von 2,33 bei 10 GHz und 1 MHz, 50% RH, aus.Es weist einen außergewöhnlich niedrigen Ablösungsfaktor von nur 0 auf..0013 bei 10 GHz und 0.0009 bei 1 MHz, 50% RH, wobei ein minimaler Signalverlust gewährleistet ist.
Temperaturschwankungen sind kein Problem, da die DiClad 870 PCB einen Temperaturkoeffizienten von DK (TcDK) von -161 ppm/°C bietet.Sicherstellung einer stabilen Leistung auch unter unterschiedlichen Umweltbedingungen.
Mit diesem PCB werden Feuchtigkeitsprobleme minimiert, da die Feuchtigkeitsabsorptionsrate nur 0,02% beträgt. Diese hervorragende Feuchtigkeitsbeständigkeit sorgt für einen zuverlässigen Betrieb in verschiedenen Umgebungen.
Das PCB DiClad 870 zeigt eine ausgezeichnete Dimensionsstabilität mit einem Wärmeausdehnungskoeffizienten (CTE) von 17 ppm/°C in der X-Achse, 29 ppm/°C in der Y-Achse und 217 ppm/°C in der Z-Achse.Diese Stabilität garantiert eine präzise Leistung und Zuverlässigkeit.
| Parameter | Wert |
| Anzahl der Schichten | 1 bis 32 |
| Substratmaterialien | Die in Absatz 1 genannten Anforderungen gelten nicht für die Berechnung der in Anhang I der Verordnung (EG) Nr. 396/2005 genannten Verbrennungswerte.;RT/Duroid 5880LZ; TMM3, TMM4, TMM6, TMM10, TMM10i, TMM13i, Kappa 438; TLF-35; RF-35TC, RF-60A, RF-60TC, RF-35A2, RF-45, RF-10, TRF-45; TLX-0, TLX-6, TLX-7, TLX-8; TLX-9, TLY-3, TLY-5, TLY-5Z;PTFE F4B (DK2).2 DK2,65 DK2,85 DK2.94DK3.0DK3.2DK3.38DK3.5DK4.0DK4.4DK6.15, DK10.2); AD250C, AD255C, AD300D, AD350A, AD450, AD600, AD1000, TC350; TC600; DiClad 880, DiClad 870, DiClad 527; IsoClad 917; CLTE, CLTE-XT, CLTE-AT, CLTE-MW; Nelco N4000, N9350, N9240;Die in Absatz 1 genannten Anforderungen gelten nicht., SCGA-500 GF255, SCGA-500 GF265, SCGA-500 GF300; FR-4 (Hoch Tg S1000-2M, TU-872 SLK, TU-768, IT-180A usw.), FR-4 Hohe CTI>600V; Polyimid, PET; Metallkern usw. |
| Höchstgröße | Flugprüfung: 900*600mm, Befestigungsprüfung 460*380mm, keine Prüfung 1100*600mm |
| Toleranz im Rahmen des Vorstands | Der Prüfstand ist in der Lage, die Prüfungen durchzuführen. |
| PCB-Dicke | 0.0157" - 0.3937" (0,40mm--10.00mm) |
| Ausnahme für die in Anhang I der Verordnung (EG) Nr. 1907/2006 vorgesehenen Prüfungen. | ± 8% |
| Ausnahme für die in Anhang I der Verordnung (EG) Nr. 1907/2006 vorgesehenen Fahrzeuge | ± 10% |
| Isolationsschichtdicke | 0.00295" - 0.1969" (0.075mm - 5.00mm) |
| Mindeststrecke | 0.003" (0,075 mm) |
| Mindestfläche | 0.003" (0,075 mm) |
| Außen Kupferdicke | 35 μm bis 350 μm (1 oz bis 10 oz) |
| Innere Kupferdicke | 17 μm-350 μm (0,5 oz - 10 oz) |
| Bohrloch (mechanisch) | 0.0079" - 0,25" (0,2mm - 6,35mm) |
| Fertiges Loch (mechanisch) | 0.0039"-0.248" (0,10mm-6,30mm) |
| Durchmesser Toleranz (mechanisch) | 0.00295" (0,075mm) |
| Registrierung (mechanisch) | 0.00197" (0,05 mm) |
| Bildverhältnis | 12:1 |
| Typ der Lötmaske | LPI |
| Min Soldermask Brücke | 0.00315" (0,08mm) |
| Min. Schweißmaskenfreiheit | 0.00197" (0,05 mm) |
| Stecker über Durchmesser | 0.0098" - 0,0236" (0,25mm-0,60mm) |
| Toleranz für die Impedanzkontrolle | ± 10% |
| Oberflächenbearbeitung | HASL, HASL LF, ENIG, Immersion Tin, Immersion Silber, OSP, Gold Finger, reines Gold beschichtet usw. |
Wichtige Vorteile:
Die DiClad 870 PCB bietet mit einer extrem geringen Verlusttangente eine verbesserte Signalqualität und eine reduzierte Signalverzerrung, was sie zu einer idealen Wahl für Anwendungen macht, bei denen die Signalintegrität von entscheidender Bedeutung ist.
Die hervorragende Dimensionalstabilität des PCB sorgt für eine präzise Leistung und eignet sich daher für Anwendungen, die eine hohe Genauigkeit und Zuverlässigkeit im Laufe der Zeit erfordern.
Konsistenz ist der Schlüssel, und genau das bietet die DiClad 870 PCB.die zuverlässige und vorhersehbare Leistung verschiedener elektronischer Systeme ermöglicht.
Die DiClad 870 PCB unterhält über verschiedene Frequenzen hinweg höchst einheitliche elektrische Eigenschaften, was eine gleichbleibende Signalübertragung und -empfang gewährleistet.unabhängig von der Betriebshäufigkeit.
Zuverlässigkeit und Haltbarkeit sind entscheidend, und die DiClad 870 PCB liefert auf beiden Fronten.
Die chemische Beständigkeit ist ein weiterer Vorteil des PCB DiClad 870, das sehr widerstandsfähig gegen korrosive Elemente ist, Schutz vor chemischen Schäden bietet und eine lang anhaltende Leistung gewährleistet.
Bei der Feuchtigkeitsabsorption ist die PCB DiClad 870 unter den PTFE-basierten Verbundwerkstoffen die niedrigste.vor allem in feuchten Umgebungen.
Die stabilen DK-Werte des DiClad 870 PCB über einen breiten Frequenzbereich hinweg machen es für Anwendungen geeignet, die eine gleichbleibende Leistung über verschiedene Frequenzen hinweg erfordern.Dies gewährleistet einen zuverlässigen Betrieb für ein breites Anwendungsspektrum.
Der niedrige DK-Wert des DiClad 870-PCB ermöglicht eine größere Leitungsbreite, reduziert den Einsatzverlust und ermöglicht eine effizientere Signalübertragung.
PCB-Stapler:

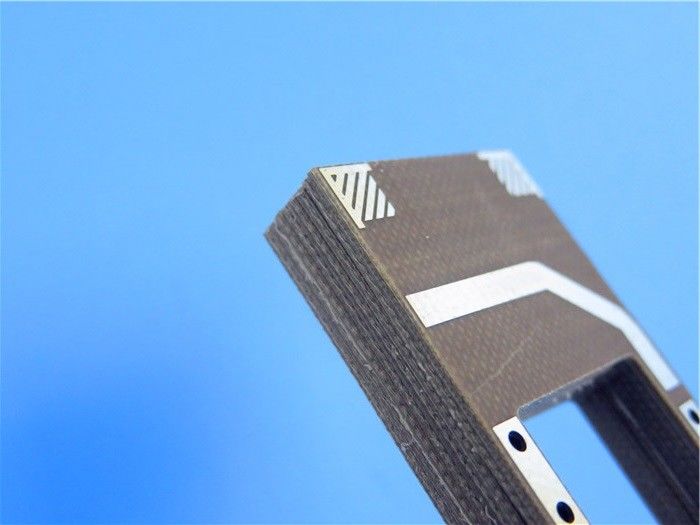

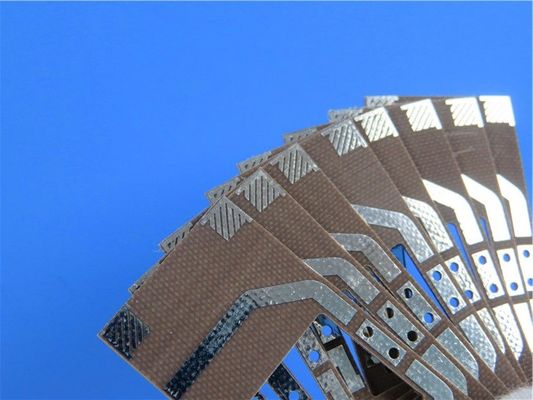

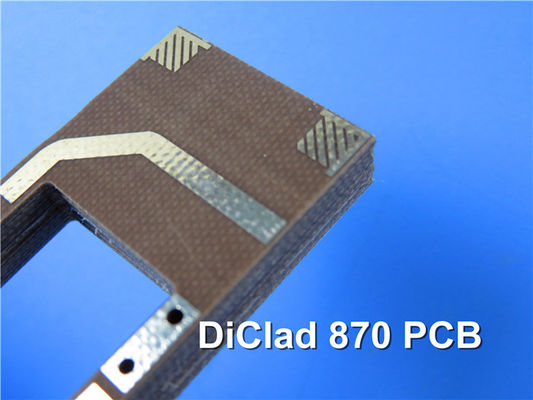

Dieses PCB ist ein 2-schichtiges starres PCB mit folgendem Stapel:
- Kupferschicht 1: 35 μm
- DiClad 870: 0,787 mm (31 ml)
- Kupferschicht 2: 35 μm
Die Abmessungen dieser Leiterplatte sind 174 mm x 44,5 mm (1 Stück) mit einer Toleranz von +/- 0,15 mm. Sie unterstützt eine Mindestspur von 4/4 mil und eine Mindestlochgröße von 0,25 mm.Die Dicke der fertigen Platte beträgt 0.8mm, mit einem fertigen Kupfergewicht von 1 Unze (1.4 Mil) für die Außenschichten.Die oberen und unteren Schichten sind mit weißer Seidenmaske und grüner Lötmaske versehenVor dem Versand wird jedes PCB zu 100% elektrisch getestet, um die Qualität zu gewährleisten.
Dieses PCB besteht aus 42 Komponenten und insgesamt 103 Pads. Es umfasst 68 Durchlöcher-Pads, 35 SMT-Pads oben und 0 SMT-Pads unten. Es gibt 73 Durchläufe und 3 Netze.
Diese Leiterplatte akzeptiert das Gerber RS-274-X-Artworkformat und gewährleistet damit die Kompatibilität mit Standarddesignwerkzeugen.
Dieses PCB entspricht den IPC-Klasse-2-Normen und garantiert eine hohe Qualität der Herstellungsprozesse und eine zuverlässige Leistung.
Die DiClad 870-PCB ist für den weltweiten Vertrieb erhältlich und bietet Kunden weltweit Zugang.
Typische Anwendungen:
Die DiClad 870-PCB ist für verschiedene Anwendungen konzipiert:
- Radar-Versorgungsnetze
- kommerzielle Phasen-Array-Netzwerke
- Antennen für Basisstationen mit geringem Verlust
- Führungssysteme
- Digitale Funkantennen
- Filter, Kopplungen und Geräuschverstärker (LNA)
Erleben Sie überlegene Leistung und außergewöhnliche Zuverlässigkeit mit dem DiClad 870 PCB.Seine fortschrittlichen Leistungen und hervorragenden elektrischen Eigenschaften machen ihn zur perfekten Wahl für anspruchsvolle elektronische Anwendungen.
