Wir präsentieren Ihnen unsere neu gelieferten Leiterplatten, gebaut mit dem außergewöhnlichen DiClad 527-Laminat von Rogers.Verbundwerkstoff auf PTFE-Basis bietet eine hervorragende Leistungsfähigkeit als LeiterplatteMit einem höheren Verhältnis von Glasfaserverstärkung zu PTFE-Gehalt bietet DiClad 527 einen breiteren Dielektrikkonstantenbereich (Dk), eine überlegene Dimensionsstabilität und eine präzise Registrierung.
Hauptmerkmale:
- DK-Bereich von 2,4 bis 2,6 bei 10 GHz und 1 MHz, 50% RH, um eine zuverlässige Signalübertragung zu gewährleisten.
- Dissipationsfaktor von 0,0017 bei 10 GHz und 0,0010 bei 1 MHz, 50% RH, was den Signalverlust minimiert.
- TcDK von -153 ppm/°C im Bereich von -10°C bis 140°C bei 10 GHz, wobei die Stabilität bei Temperaturschwankungen erhalten bleibt.
- Niedrige Feuchtigkeitsaufnahme von 0,03%, wodurch die Auswirkungen der Feuchtigkeit auf die Leistung verringert werden.
- CTE in der X-Achse von 14 ppm/°C, Y-Achse von 21 ppm/°C und Z-Achse von 173 ppm/°C, was eine ausgezeichnete Dimensionsstabilität bietet.
Vorteile:
- Extrem geringe Verlusttangente, die minimale Signalverzerrung und maximale Signalintegrität gewährleistet.
- Ausgezeichnete Dimensionsstabilität, die die Integrität des PCB unter unterschiedlichen Bedingungen beibehält.
- Einheitlichkeit der Produktleistung, um einheitliche und zuverlässige Ergebnisse zu gewährleisten.
- Hoch einheitliche elektrische Eigenschaften über die Frequenz hinweg, die eine gleichbleibende Leistung ermöglichen.
- Konstante mechanische Leistung, die bei anspruchsvollen Anwendungen zuverlässig ist.
- Ausgezeichnete chemische Beständigkeit, die das PCB vor ätzenden Stoffen schützt.
- Stabile Dk über einen breiten Frequenzbereich, wobei die Signalintegrität über verschiedene Frequenzen hinweg erhalten bleibt.
- Niedrige Schaltverluste bei hoher Frequenz, was die Leistung bei Hochgeschwindigkeitsanwendungen optimiert.
- Vernachlässigbare Leistungsverschiebung durch hohe Luftfeuchtigkeit, die die Stabilität unter schwierigen Bedingungen gewährleistet.

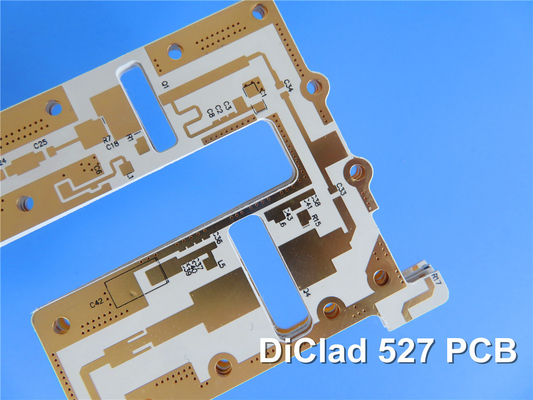

Diese Leiterplatte besteht aus einer 2-schichtigen starren Platte mit einer Kupferschicht von 35 μm Dicke auf beiden Seiten.so dass Sie genügend Platz für Ihre Schaltkreisgestaltung habenMit einer Mindestspur von 5/4 Millimeter und einer Mindestlochgröße von 0,3 mm können Sie präzise Routing und effiziente Komponentenplatzierung erreichen.
Die Fertigplattendicke beträgt 0,6 mm und das fertige Kupfergewicht beträgt 1 oz (1,4 mil) an den Außenschichten.Die Oberfläche ist ENIG (Electroless Nickel Immersion Gold), die eine ausgezeichnete Schweißfähigkeit und Korrosionsbeständigkeit bietet.ein sauberes und professionelles Erscheinungsbild bietenDie oberste Lötmaske ist grün, während die untere Lötmaske nicht aufgetragen wird, so dass bei Bedarf eine individuelle Lötung und Nachbearbeitung möglich ist.
Jede Leiterplatte wird vor dem Versand einem elektrischen Test unterzogen, um eine außergewöhnliche Qualität und Zuverlässigkeit zu gewährleisten.ein allgemein anerkannter IndustriestandardDieses PCB entspricht den IPC-Klasse-2-Standards und erfüllt die Anforderungen an eine hochwertige Herstellung.
Die DiClad 527-PCB ist weltweit erhältlich und bietet Kunden weltweit eine hohe Zugänglichkeit.kommerzielle Phase-Array-Netzwerke, Antennen für Basisstationen mit geringem Verlust, Leitsystemen, digitalen Funkantennen, Filtern, Kopplungen und LNAs.
Entdecken Sie die transformierende Wirkung des DiClad 527 PCBs auf Ihre elektronischen Projekte, da es Ihr Projekt mit unvergleichlicher Leistung, unvergleichlicher Zuverlässigkeit,und außergewöhnliche Dimensionsstabilität.
