Markieren: | 2 Schicht starre Leiterplatten,20 Millimeter Untertauchplatte mit Silber-RF-PCB,PCB-Steifkreisleitungen |
---|
Wir präsentieren unsere neu gelieferten PCBs, die auf dem CLTE-XT Material von Rogers gebaut wurden.PTFEDiese einzigartige Zusammensetzung bietet den geringsten Einsatzverlust, eine verbesserte Verlusttangente und eine überlegene Dimensionsstabilität in ihrer Klasse.
Die CLTE-XT-PCB verfügt über eine Dielektrikkonstante (DK) von 2,94 bei 10 GHz, 23°C @ 50% RH, was eine präzise Signalübertragung und einen minimierten Signalverlust gewährleistet.23°C @ 50% Höchstemperatur, dieses PCB liefert eine ausgezeichnete Signalintegrität, die die Qualität Ihrer elektrischen Signale aufrechterhält.
Eigenschaften | CLTE-XT | Einheiten | Prüfbedingungen | Prüfmethode | |
Elektrische Eigenschaften | |||||
Dielektrische Konstante | 2.94 | - | 23 ̊C @ 50% Umgebungsfeuchtigkeit | 10 GHz | IPC TM-650 2.5.5.5 |
Verlustfaktor | 0.0010 | - | 23 ̊C @ 50% Umgebungsfeuchtigkeit | 10 GHz | IPC TM-650 2.5.5.5 |
Dielektrische Konstante (Konstruktion) | 2.93 | - | C-24/23/50 | 10 GHz | Mikrostrip-Differenzphasenlänge |
Wärmeeffizient der Dielektrikkonstante | -8 | ppm/ ̊C | -50°C bis 150°C | 10 GHz | IPC TM-650 2.5.5.5 |
Volumenwiderstand | 4.25x10⁸ | Mohm-cm | C-96/35/90 | - | IPC TM-650 2.5.17.1 |
Oberflächenwiderstand | 2.49x10⁸ | - Was ist los? | C-96/35/90 | - | IPC TM-650 2.5.17.1 |
Elektrische Festigkeit (dielektrische Festigkeit) | 1000 | V/mil | - | - | IPC TM-650 2.5.6.2 |
Dielektrische Auflösung | 58 | KV | D-48/50 | X/Y-Richtung | IPC TM-650 2.5.6 |
PIM (nur für Antennen) | - | dBc | - | 50 Ohm 0.060" |
43 dBm 1900 MHz |
Thermische Eigenschaften | |||||
Zersetzungstemperatur (Td) | 539 | ̊C | 2 Stunden @ 105 ̊C | 5% Gewichtsverlust | IPC TM-650 2.3.40 |
Koeffizient der thermischen Ausdehnung - x | 12.7 | ppm/ ̊C | - | -55 °C bis 288 °C | IPC TM-650 2.4.41 |
Koeffizient der thermischen Ausdehnung - y | 13.7 | ppm/ ̊C | - | -55 °C bis 288 °C | IPC TM-650 2.4.41 |
Koeffizient der thermischen Ausdehnung - z | 40.8 | ppm/ ̊C | - | -55 °C bis 288 °C | IPC TM-650 2.4.41 |
Wärmeleitfähigkeit | 0.56 | W/(m.K) | - | Z-Richtung | ASTM D5470 |
Zeit für die Delamination | > 60 | Minuten | wie empfangen | 288 ̊C | IPC TM-650 2.4.24.1 |
Mechanische Eigenschaften | |||||
Kupferschälkraft nach thermischer Belastung | 1.7 (9) |
N/mm (Pfund/in) | 10s @ 288 ̊C | 35 μm Folien | IPC TM-650 2.4.8 |
Flexuralstärke (MD, CMD) | 40.7- Ich bin 40.0 5.9, 5.8) |
MPa (ksi) | 25 ̊C- Ich weiß. 3 ̊C | - | ASTM D790 |
Zugfestigkeit (MD, CMD) | 29.0Ich bin 25.5 (4.2, 3.7) |
MPa (ksi) | 23C/50RH | - | ASTM D638 |
Flex Modulus (MD. CMD) | 3247, 3261 (471, 473) |
MPa (ksi) | 25C- Ich weiß. 3C | - | ASTM D790 |
Dimensionelle Stabilität (MD, CMD) | - Oh, nein.37-0. Das ist nicht wahr.67 | mm/m | 4 Stunden bei 105 ̊C | - | IPC-TM-650 2.4.39a |
Körperliche Eigenschaften | |||||
Entflammbarkeit | V-0 | - | - | C48/23/50 und C168/70 | UL 94 |
Feuchtigkeitsabsorption | 0.02 | % | E1/105+D24/23 | - | IPC TM-650 2.6.2.1 |
Dichte | 2.17 | G/cm3 | C-24/23/50 | - | ASTM D792 |
Spezifische Wärmekapazität | 0.61 | J/g ̊K | 2 Stunden bei 105 ̊C | - | ASTM E2716 |
NASA-Ausgasung | 0.02 / 0.00 | % | TML/CVCM | ASTM E595 |
Einer der herausragenden Vorteile des CLTE-XT-Materials ist seine Dimensionsstabilität.7 ppm/°C, und Z-Achse CTE von 40,8 ppm/°C. Diese Dimensionsstabilität gewährleistet die Zuverlässigkeit und Integrität der PCB auch bei unterschiedlichen Temperaturbedingungen.
Die CLTE-XT-Leiterplatte bietet zahlreiche Vorteile für elektronische Konstruktionen. Sie bietet eine hohe Durchlöcherzuverlässigkeit und sorgt für sichere elektrische Verbindungen.Sie können sich auf konsistente Ergebnisse in mehreren Produktionsläufen verlassen.Darüber hinaus reduziert das CLTE-XT-Material Schaltkreislaufverluste, ohne die Dimensionsstabilität zu beeinträchtigen, was zu einer optimierten Leistung führt.Seine stabile dielektrische Konstante bei Temperaturänderungen minimiert auch die Belastung von keramischen aktiven Geräten, was ihre Zuverlässigkeit erhöht.

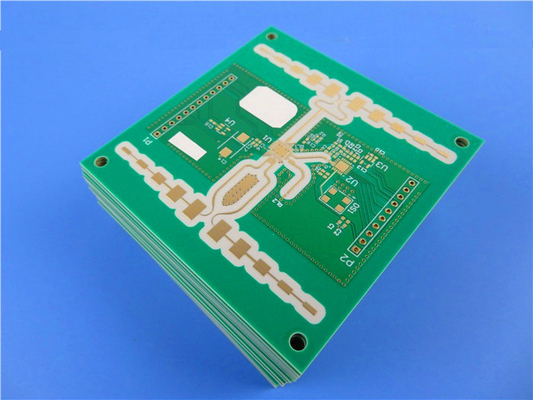

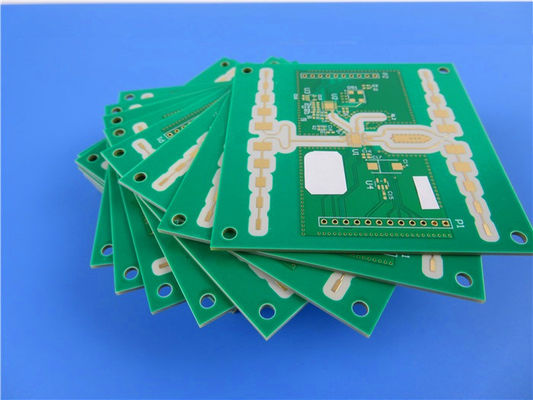

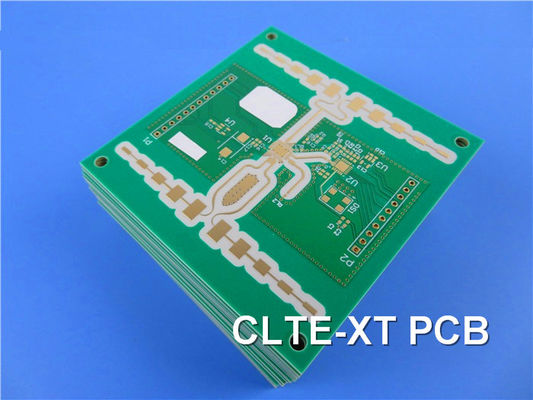

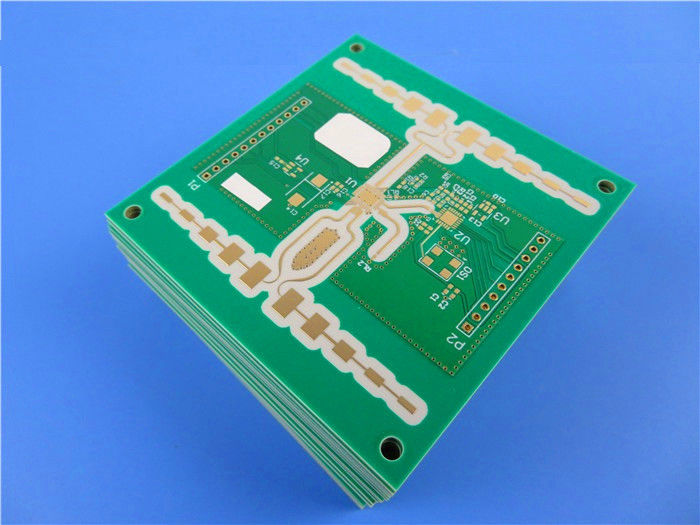

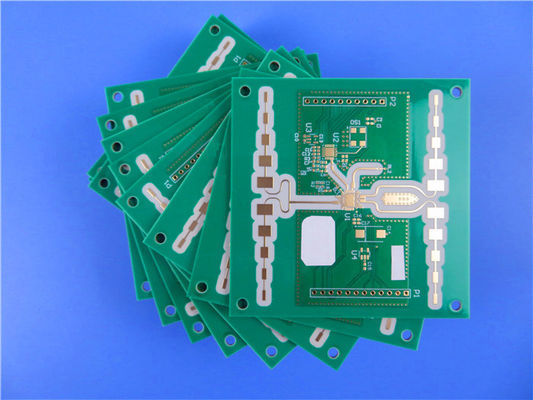

Diese Leiterplatte besteht aus einer 2-schichtigen starren Platte mit einer Kupferschicht von 35 μm Dicke auf beiden Seiten. Der Kern des CLTE-XT Materials misst 0,508 mm (20 mil). Die Plattenmaße sind 53,18 mm x 76,04 mm,ausreichend Platz für die Planung des StromkreisesMit einer Mindestspur von 4/5 Millimeter und einer Mindestlochgröße von 0,4 mm können Sie eine komplizierte und präzise Verlegung erreichen, die eine effiziente Platzierung und Montage von Komponenten ermöglicht.
PCB-Material: | Mikrowellenverbundwerkstoff aus Keramik/PTFE |
Bezeichnung: | CLTE-XT |
Dielektrische Konstante: | 2.94 |
Anzahl der Schichten: | Einseitige Leiterplatten, Doppelseitige Leiterplatten, Mehrschichtliche Leiterplatten, Hybridleiterplatten |
Dielektrische Dicke: | 5.1mil ((0,130mm), 9.4mil (0,239mm), 20mil (0,508mm), 25mil ((0,635mm), 30mil ((0,762mm), 40mil ((1,016mm), 45mil ((1,143mm), 59mil ((1,499mm), 60mil ((1,524mm) |
Kupfergewicht: | 1 Unz (35 μm), 2 Unz (70 μm) |
PCB-Größe: | ≤ 400 mm x 500 mm |
Lötmaske: | Grün, Schwarz, Blau, Rot, Gelb usw. |
Oberflächenveredelung: | Immersion Gold, HASL, Immersion Silber, Immersion Zinn, ENEPIG, Bare Kupfer, OSP, reines Gold beschichtet usw. |
Diese Leiterplatte hat eine fertige Plattenstärke von 0,6 mm und ein fertiges Kupfergewicht von 1 oz (1,4 mil) an den Außenschichten.Die Oberfläche ist mit Silber aus Tauchen versehen., die eine ausgezeichnete Schweißfähigkeit und Korrosionsbeständigkeit bieten.
Die oberste Seidenfläche ist weiß, was die einfache Identifizierung der Bauteile erleichtert.während die untere Lötmaske nicht aufgetragen wird, so daß das Löten und die Nachbearbeitung nach Bedarf individuell erfolgen können.
Um eine außergewöhnliche Qualität und Zuverlässigkeit zu gewährleisten, wird jede Leiterplatte vor dem Versand einem 100%igen elektrischen Test unterzogen.ein allgemein anerkannter Standard in der Industrie. Die CLTE-XT-PCB erfüllt die IPC-Klasse-2-Standards und gewährleistet eine qualitativ hochwertige Herstellung.
Die CLTE-XT-Leiterplatte ist weltweit erhältlich, sodass sie für Kunden auf der ganzen Welt zugänglich ist.einschließlich fortgeschrittener Fahrerassistenzsysteme (ADAS), Patch-Antennen, Phase-Array-Antennen und Leistungsverstärker.
Experience the superior performance and reliability of the CLTE-XT PCB in your electronic projects and unlock the full potential of your designs with its exceptional signal integrity and dimensional stability.
