Wir präsentieren Ihnen unsere neu gelieferte Leiterplatte, hergestellt aus Rogers RT/Duroid 6035HTC Material, ein hochmodernes Substrat, das für Ihre elektronischen Designs eine außergewöhnliche Leistung bietet.Mit seinen fortschrittlichen Eigenschaften und zuverlässiger KonstruktionWir wollen uns mit den wichtigsten Spezifikationen und Vorteilen befassen, die diese Leiterplatte zu einem Game-Changer für Ihre Projekte machen.
PCB-Substrate: Leistungsfähigkeit und thermische Stabilität beispiellos
Das Rogers RT/Duroid 6035HTC Material ist ein keramisch gefülltes PTFE-Verbundwerkstoff, bekannt für seine hervorragende Leistung und thermische Stabilität.dieses Substrat bietet eine hervorragende elektrische EffizienzDer niedrige Abfallfaktor von 0,0013 bei 10 GHz/23°C garantiert einen minimalen Signalverlust und eine optimale Signalintegrität.
| Dielektrische Konstante,εVerfahren | 3.50 ± 0.05 | Z | 10 GHz/23°C | IPC-TM-650 2.5.5.5 Geklemmte Streifenlinie | |
| Dielektrische Konstante | 3.6 | Z | 8 GHz - 40 GHz | Differentielle Phasenlänge | |
| Verlustfaktor | 0.0013 | Z | 10 GHz/23°C | IPC-TM-650 2.5.5.5 | |
| Thermischer Koeffizient ε | - 66 | Z | ppm/°C | - 50°Cbis 150°C | Mod IPC-TM-650, 2.5.5.5 |
| Volumenwiderstand | 108 | MΩ.cm | Eine | IPC-TM-650, 2.5.17.1 | |
| Oberflächenwiderstand | 108 | MΩ | Eine | IPC-TM-650, 2.5.17.1 | |
| Dimensionelle Stabilität | - 0,11 - 0.08 | CMD MD | mm/m (Mils/Zoll) | 0.030" 1 Unze EDC-Folien Dicke nach Ätzung "+E4/105 | IPC-TM-650 2.4.39A |
| Zugmodul | 329 244 | MD CMD | KPSI | 40 Stunden @ 23°C/50 RH | ASTM D638 |
| Moiseure Absorption | 0.06 | % | D24/23 | IPC-TM-650 2.6.2.1 ASTM D570 | |
| Koeffizient der thermischen Ausdehnung (-50°Cbis 288°C) | 19 19 39 | X Y Z | ppm/°C | 23°C/ 50% RH | IPC-TM-650 2.4.41 |
| Wärmeleitfähigkeit | 1.44 | W/m/k | 80°C | ASTM C518 | |
| Dichte | 2.2 | gm/cm3 | 23°C | ASTM D792 | |
| Stärke der Kupferschalen | 7.9 | Schneller | 20 Sekunden.°C | IPC-TM-650 2.4.8 | |
| Entflammbarkeit | V-0 | UL 94 | |||
| Bleifreies Verfahren kompatibel | - Ja, das ist es. |
Thermische Steuerung und Stabilität: Schlüsselmerkmale für Hochleistungsanwendungen
Dieses PCB zeichnet sich durch seine hohe Wärmeleitfähigkeit von 1,44 W/m/K bei 80°C für das thermische Management aus. Es löst die Wärme effizient ab und ermöglicht niedrigere Betriebstemperaturen bei Hochleistungsanwendungen.Die Tangente mit niedrigem Verlust sorgt für eine hervorragende HochfrequenzleistungDie thermisch stabile, niedrig profillierte und umgekehrt behandelte Kupferfolie trägt zu einem geringeren Einsetzverlust und einer hervorragenden thermischen Stabilität von Spuren bei.Das fortschrittliche Füllsystem verbessert die Bohrbarkeit und verlängert die Werkzeuglebensdauer im Vergleich zu Aluminium enthaltenden Schaltkreismaterialien.
Genaue Konstruktionsdetails für eine optimale Leistung

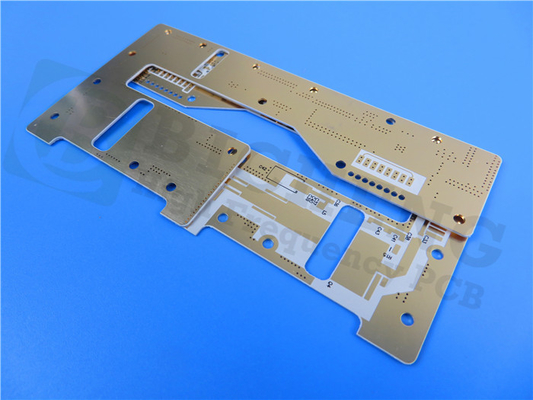

Die Konstruktion dieser Leiterplatte besteht aus Kupferschichten mit einer Dicke von 35 μm, die den 0,508 mm (20 mil) RT/duroid 6035HTC-Kern umschließen.Die Abmessungen der Platte messen 150.2 mm x 66,5 mm bietet viel Platz für Ihre Entwürfe. Mit einer Toleranz von +/- 0,15 mm ist eine präzise Herstellung gewährleistet.Die PCB unterstützt eine Mindestspur/Raum von 7/7 mils und eine Mindestlochgröße von 0.5 mm, für komplizierte Schaltkreislauf-Layouts geeignet. Die fertige Platte ist 0,6 mm dick, mit einer Außenschicht mit einem Kupfergewicht von 1 oz (1,4 mil) und einer Dicke von 20 μm durch Plattierung,Sicherstellung einer robusten Konstruktion und zuverlässiger Leistung.
| PCB-Material: | Keramik gefüllte PTFE-Verbundwerkstoffe |
| Bezeichnung: | NT1Behandlung von Kraftfahrzeugen |
| Dielektrische Konstante: | 3.50 ± 0.05 |
| Anzahl der Schichten: | Doppelschicht, Mehrschicht, Hybrid-PCB |
| Kupfergewicht: | 0.5 oz (17 μm), 1 oz (35 μm), 2 oz (70 μm) |
| PCB-Dicke: | 10mil (0,254mm), 20mil ((0,508mm), 30mil (0,762mm), 60mil ((1,524mm) |
| PCB-Größe: | ≤ 400 mm x 500 mm |
| Lötmaske: | Grün, Schwarz, Blau, Gelb, Rot usw. |
| Oberflächenveredelung: | Bares Kupfer, HASL, ENIG, OSP usw. |
Zusätzliche Spezifikationen und Anwendungen
Dieses PCB verfügt über eine Vertiefung Silber Oberfläche, die eine hervorragende Leitfähigkeit und Korrosionsbeständigkeit bietet.ein sauberes und minimalistisches Erscheinungsbild bietetVor dem Versand wird das PCB zu 100% elektrisch getestet, um die höchsten Qualitätsstandards für Ihre Projekte zu gewährleisten.
Diese PCB ist weltweit verfügbar und eignet sich für verschiedene Branchen und Anwendungen.mit einer Leistung von mehr als 100 W, Leistungsverstärker, Kupplungen, Filter und mehr.Nutzen Sie die Zukunft der fortschrittlichen PCB-Technologie mit Rogers RT/Duroid 6035HTC und heben Sie Ihre Designs auf ein noch nie dagewesenes Niveau an Leistung und Zuverlässigkeit..
Für technische Anfragen oder um die Möglichkeiten von RT/Duroid 6035HTC in Ihren Anwendungen zu erforschen, wenden Sie sich bitte an unser eigenes Vertriebsteam unter sales10@bichengpcb.com.Erleben Sie die Kraft fortschrittlicher PCB-Materialien und bringen Sie Ihre Projekte auf neue Erfolgshöhen.
