| Markieren: | ENIG Oberflächen-RF-Leiterplatte,RF-Doppelseitige PCB,Doppelseitiges PCB 31 Mil |
||
|---|---|---|---|

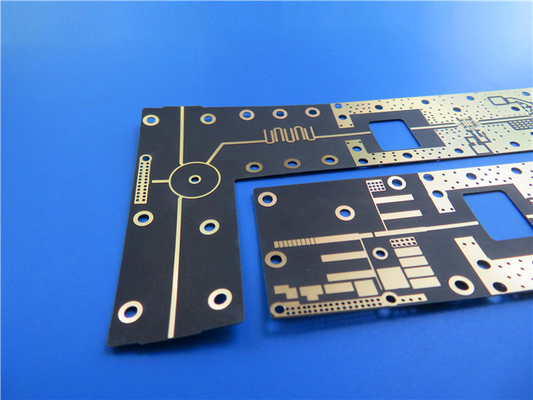

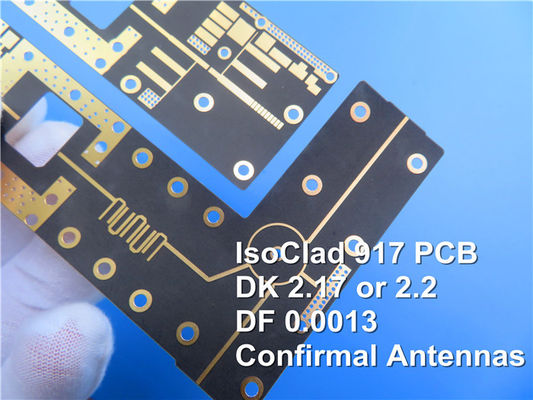

Wir präsentieren unsere neu ausgelieferten PCBs, die auf höchste Leistungs- und Zuverlässigkeitsstandards ausgerichtet sind.Dieses 2-Schicht-starre PCB besteht aus Rogers IsoClad 917 nicht gewebten Glasfaser-/PTFE-Verbundwerkstoffen als SubstratMit einer geringen dielektrischen Konstante und extrem geringen Verlusten sorgt diese Leiterplatte für optimale Signalintegrität und Leistung.
Zu den Hauptmerkmalen dieses PCB gehören die nicht gewebte Glasfaserverstärkung, die im Vergleich zu gewebten Glasfasersubstraten eine verbesserte Flexibilität bietet.Die geringe Feuchtigkeitsabsorption und die isotropen Eigenschaften in der XDas Rogers IsoClad 917 Laminat bietet eine dielektrische Konstante (DK) von 2,17 oder 2,20 bei 10 GHz/23°C,zusammen mit einem Verlustfaktor von 0.0013 bei gleicher Frequenz und Temperatur.
| Typische Eigenschaften: IsoClad 917 | |||
| Eigentum | IsoClad 917 | Die Situation | Prüfmethode |
| Dielektrische Konstante @ 10 GHz | 2.17, 2.20 | C23/50 | IPC TM-650 2.5.5.5 |
| Verlustfaktor @ 10 GHz | 0.0013 | C23/50 | IPC TM-650 2.5.5.5 |
| Erthermischer Koeffizient (ppm/°C) | -157 | -10°C bis +140°C | IPC TM-650 2.5.5.5 angepasst |
| Schälfestigkeit (Pfund pro Zoll) | 10 | Nach Thermal | IPC TM-650 2.4.8 |
| Volumenwiderstand (MΩ-cm) | 1.5 x 1010 | C96/35/90 | IPC TM-650 2.5.17.1 |
| Oberflächenwiderstand (MΩ) | 1.0 x 109 | C96/35/90 | IPC TM-650 2.5.17.1 |
| Bogenwiderstand (Sekunden) | > 180 | D48/50 | ASTM D-495 |
| Zugmodul (kpsi) | 133, 120 | A, 23°C | ASTM D-638 |
| Zugfestigkeit (kpsi) | 4.3, 3.8 | A, 23°C | ASTM D-882 |
| Kompressionsmodul (kpsi) | 182 | A, 23°C | ASTM D-695 |
| Flexuralmodul (kpsi) | 213 | A, 23°C | ASTM D-790 |
| Dielektrische Aufspaltung (kv) | > 45 | D48/50 | ASTM D-149 |
| Dichte (g/cm)3) | 2.23 | A, 23°C | ASTM D-792 Methode A |
| Absorption von Wasser (%) | 0.04 | E1/105 + D24/23 | MIL-S-13949H 3.7.7 IPC TM-650 2.6.2.2 |
| Koeffizient der thermischen | 0°C bis 100°C | IPC TM-650 2.4.24 | |
| Ausdehnung (ppm/°C) | Mettler 3000 | ||
| X-Achse | 46 | Thermomechanische | |
| Y-Achse | 47 | Analysierer | |
| Z-Achse | 236 | ||
| Wärmeleitfähigkeit (W/mK) | 0.263 | 100 °C | ASTM E-1225 |
| Ausgasung | 125°C, ≤ 10-6Torr | ||
| Gesamtmassenverlust (%) | 0.02 | Höchstens 1,00% | |
| Erhobenes Flüchtig | 0.00 | Höchstens 0,10% | |
| Verdichtbares Material (%) | |||
| Rückgewinnung von Wasserdampf (%) | 0.02 | ||
| Sichtbares Kondensat (±) | Nein | ||
| Entflammbarkeit | Erfüllt die Anforderungen der UL94-V0 |
C48/23/50, E24/125 | UL 94 Vertikalverbrennung IPC TM-650 2.3.10 |
Das PCB besteht aus Kupferschichten und IsoClad 917-Substrat, was eine hervorragende Signalleistung und Dimensionsstabilität gewährleistet.Dieses PCB bietet viel Platz für die Platzierung von Komponenten.Es unterstützt eine minimale Spurenfläche von 5/5 Millimeter und eine minimale Lochgröße von 0,3 mm.
Dieses PCB entspricht den IPC-Klasse-2-Normen, die eine hohe Qualität der Herstellung und die Einhaltung der Richtlinien der Industrie garantieren.Gewährleistung einer optimalen Funktionalität und Zuverlässigkeit.
| PCB-Material: | Nichtgewebte Glasfaser/PTFE-Komposite |
| Bezeichnung: | IsoClad 917 |
| Dielektrische Konstante: | 2.17 oder 2.20 (10 GHz) |
| Dissipationsfaktor | 0.0013 (10 GHz) |
| Anzahl der Schichten: | Einseitige, doppelseitige, mehrschichtige und hybride PCB |
| Kupfergewicht: | 1 Unz (35 μm), 2 Unz (70 μm) |
| Dielektrische Dicke | 20 Millimeter (0,508 mm), 31 Millimeter (0,787 mm), 62 Millimeter (1,575 mm) |
| PCB-Größe: | ≤ 400 mm x 500 mm |
| Lötmaske: | Grün, Schwarz, Blau, Gelb, Rot usw. |
| Oberflächenveredelung: | ENIG (Immersionsgold), HASL, Immersionssilber, Immersionstin, ENEPIG, OSP, Bares Kupfer, reines Gold etc. |
Mit 44 Komponenten und 78 Pads eignet sich dieses PCB für verschiedene Anwendungen wie konforme Antennen, Streifen- und Mikrobandkreisläufe, Führungssysteme, Radar und elektronische Systeme.Seine geringe dielektrische Konstante und seine Dimensionsstabilität machen es zu einer idealen Wahl für Anwendungen, bei denen die PCB gebogen oder geformt werden muss.
Wir bieten weltweite Verfügbarkeit für dieses PCB an, um sicherzustellen, dass Kunden aus verschiedenen Regionen von seiner überlegenen Leistung profitieren können.Bitte kontaktieren Sie unser Vertriebsteam unter sales10@bichengpcb.com.
Wählen Sie unsere Leiterplatte für Ihr nächstes Projekt und erleben Sie die Zuverlässigkeit und Leistung, die Sie verdienen.
