| Markieren: | 30 Millimeter Bares Kupfer PCB,1 Unz Bares Kupfer PCB,Bares Kupfer-RF-PCB-Board |
||
|---|---|---|---|

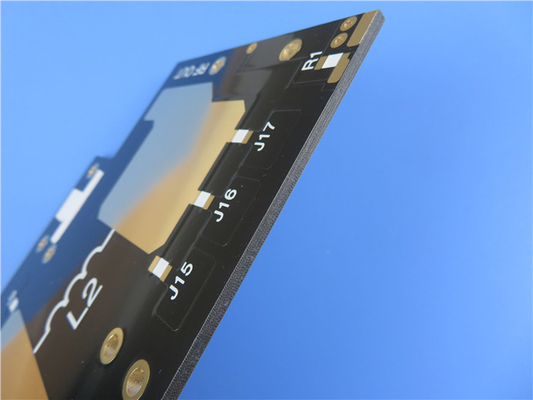

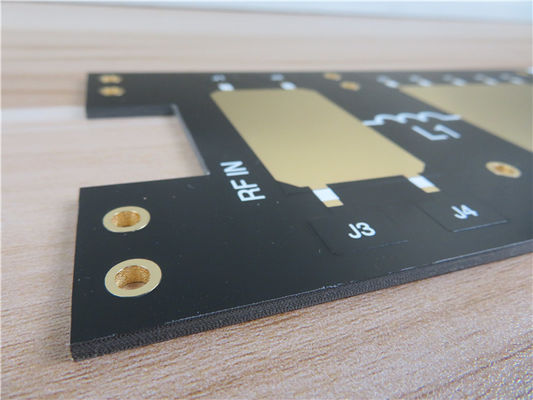

Diese PCB-Substrate wird mit Wangling F4BM250 PTFE-Glasfaser hergestellt, um eine überlegene Qualität und Leistung zu gewährleisten.Die positive ED-Kupferfolie erhöht die Leitfähigkeit und SignalintegritätMit einer dielektrischen Konstante von 2,50 bei 10 GHz/23°C und einer geringen Verlusttangente von 0,0012 bei 10 GHz gewährleistet dieses PCB eine hervorragende Signalübertragung.8 N/mm und eine Feuchtigkeitsabsorptionsrate von weniger als 0Die CTE-Werte (Koeffizient der thermischen Ausdehnung) liegen bei 20 ppm/°C (X-Achse), 25 ppm/°C (Y-Achse) und 187 ppm/°C (Z-Achse).
Diese Leiterplatte bietet eine Vielzahl von dielektrischen Dicken, so dass Sie sie an Ihre spezifischen Anforderungen anpassen können.Mit vermarktetBei der großen Produktion bietet dieses PCB eine hohe Wirtschaftlichkeit, ohne dabei die Qualität zu beeinträchtigen.
Diese 2-schichtige starre Leiterplatte verfügt über eine gut gestaltete Stack-Up für eine optimale Leistung.und eine weitere Kupferschicht von 35 μm auf dem BodenDiese Konfiguration gewährleistet eine zuverlässige Signalübertragung und eine effiziente Stromverteilung.
Diese Leiterplatte ist in einem kompakten Formfaktor von 96,15 mm x 58,4 mm mit einer Toleranz von +/- 0,15 mm erhältlich.Komplexe Entwürfe unterbringenDie Fertigplatte hat eine Dicke von 0,8 mm, was eine langlebige Lebensdauer ohne Beeinträchtigung der Flexibilität bietet.Die Oberfläche ist aus bloßem KupferSilkscreen, Lötmaske und elektrische Prüfungen sind nicht enthalten, um Vielseitigkeit für verschiedene Anwendungen zu bieten.
Mit 35 Komponenten und insgesamt 80 Pads, darunter 38 Durchlöcher-Pads und 42 Top-SMT-Pads (Surface Mount Technology), bietet dieses PCB viel Platz für Ihre Schaltkreisbedürfnisse.Es verfügt über 63 Durchgänge und 7 Netze, was eine effiziente Vernetzung und Integration ermöglicht.
Diese Leiterplatte ist im Gerber RS-274-X-Format erhältlich, um die Kompatibilität mit verschiedenen Konstruktionswerkzeugen zu gewährleisten.Gewährleistung einer hohen Herstellungs- und Montagequalität.
Unsere Leiterplatten sind weltweit verfügbar, so dass Sie unabhängig von Ihrem Standort auf erstklassige Qualität zugreifen können.Wir haben dich abgedeckt..
| PCB-Material: | PTFE aus Glasfaser |
| Code: | F4BM-1/2 (Familienreihe) |
| Dielektrische Konstante: | 2.2, 2.55, 2.65, |
| 3.0 und 3.5 | |
| Anzahl der Schichten: | 1 Schicht, 2 Schichten und mehrere Schichten |
| Kupfergewicht: | 0.5 oz (17 μm), 1 oz (35 μm), 2 oz (70 μm), 3 oz (105 μm) |
| PCB-Dicke: | 0.25mm, 0.5mm, 0.8mm, 1.0mm, 1.5mm, 2.0mm,3.0mm, 4.0mm, 5.0mm, 6.0mm, 8.0mm, 10.0mm, 12.0mm |
| PCB-Größe: | ≤ 400 mm x 500 mm |
| Lötmaske: | Grün, Schwarz, Blau, Gelb, Rot usw. |
| Oberflächenveredelung: | Bares Kupfer, HASL, ENIG, Silber, OSP, usw. |
Diese Leiterplatte ist speziell für Anwendungen in Mikrowellen-, HF- und Radarsystemen konzipiert.Antennen mit PhasenansatzDie Vielseitigkeit des Gerätes sorgt dafür, dass es den spezifischen Anforderungen in diesen anspruchsvollen Bereichen gerecht wird.
Für technische Anfragen oder weitere Informationen zögern Sie bitte nicht, unser Team unter sales10@bichengpcb.com zu kontaktieren.
Wählen Sie unsere neu ausgelieferten 2-Schicht-Rigid-PCB für außergewöhnliche Zuverlässigkeit, Wirtschaftlichkeit und Leistung.
