Wir präsentieren Ihnen unsere neu ausgelieferten PCBs, die auf dem neuesten Rogers DiClad 880 gewebten Glasfaserverstärkten, PTFE-basierten Verbundwerkstoff basieren.Abmessungsstabilität, und chemische Beständigkeit, was es zur perfekten Wahl für eine Vielzahl von Hochleistungssystemen macht.
Dieses PCB-Substrat verfügt über eine DK von 2,2 +/- 0,04 bei 10 GHz/23°C und 1 MHz sowie einen Dissipationsfaktor von 0,0009 bei 10 GHz/23°C und 0,0008 bei 1 MHz.Es weist eine TCDK von -160 ppm/°C auf, die zwischen -10°C und 140°C liegt.Mit einer Feuchtigkeitsabsorptionsrate von nur 0,02%, übertrifft er andere PTFE-basierte Verbundwerkstoffe in feuchten Umgebungen.
Das PCB-Substrat verfügt über mehrere wichtige Eigenschaften: Es bietet eine extrem geringe Verlusttangente, minimiert die Signaldegradation und gewährleistet eine überlegene Signalintegrität.Die ausgezeichnete Dimensionsstabilität des DiClad 880-Substrats garantiert eine gleichbleibende Leistung auch in schwierigen UmgebungenSie können sich auf die Produktleistungseinheit verlassen, die einen konsistenten und zuverlässigen Betrieb über einen breiten Frequenzbereich hinweg gewährleistet.
Parameter | Wert |
Anzahl der Schichten | 1 bis 32 |
Substratmaterialien | Die in Absatz 1 genannten Anforderungen gelten nicht für die Berechnung der in Anhang I der Verordnung (EG) Nr. 396/2005 genannten Verbrennungswerte.;RT/Duroid 5880LZ; TMM3, TMM4, TMM6, TMM10, TMM10i, TMM13i, Kappa 438; TLF-35; RF-35TC, RF-60A, RF-60TC, RF-35A2, RF-45, RF-10, TRF-45; TLX-0, TLX-6, TLX-7, TLX-8; TLX-9, TLY-3, TLY-5, TLY-5Z;PTFE F4B (DK2).2 DK2,65 DK2,85 DK2.94DK3.0DK3.2DK3.38DK3.5DK4.0DK4.4DK6.15, DK10.2); AD250C, AD255C, AD300D, AD350A, AD450, AD600, AD1000, TC350; TC600; DiClad 880, DiClad 870, DiClad 527; Nelco N4000, N9350, N9240; FR-4 (High Tg S1000-2M, TU-872 SLK, TU-768, IT-180A usw.)), FR-4 Hohe CTI> 600 V; Polyimid, PET; Metallkern usw. |
Höchstgröße | Flugprüfung: 900*600mm, Befestigungsprüfung 460*380mm, keine Prüfung 1100*600mm |
Toleranz im Rahmen des Vorstands | Der Prüfstand ist in der Lage, die Prüfungen durchzuführen. |
PCB-Dicke | 0.0157" - 0.3937" (0,40mm--10.00mm) |
Ausnahme für die in Anhang I der Verordnung (EG) Nr. 1907/2006 vorgesehenen Prüfungen. | ± 8% |
Ausnahme für die in Anhang I der Verordnung (EG) Nr. 1907/2006 vorgesehenen Fahrzeuge | ± 10% |
Isolationsschichtdicke | 0.00295" - 0.1969" (0.075mm - 5.00mm) |
Mindeststrecke | 0.003" (0,075 mm) |
Mindestfläche | 0.003" (0,075 mm) |
Außen Kupferdicke | 35 μm bis 350 μm (1 oz bis 10 oz) |
Innere Kupferdicke | 17 μm-350 μm (0,5 oz - 10 oz) |
Bohrloch (mechanisch) | 0.0079" - 0,25" (0,2mm - 6,35mm) |
Fertiges Loch (mechanisch) | 0.0039"-0.248" (0,10mm-6,30mm) |
Durchmesser Toleranz (mechanisch) | 0.00295" (0,075mm) |
Registrierung (mechanisch) | 0.00197" (0,05 mm) |
Bildverhältnis | 12:1 |
Typ der Lötmaske | LPI |
Min Soldermask Brücke | 0.00315" (0,08mm) |
Min. Schweißmaskenfreiheit | 0.00197" (0,05 mm) |
Stecker über Durchmesser | 0.0098" - 0,0236" (0,25mm-0,60mm) |
Toleranz für die Impedanzkontrolle | ± 10% |
Oberflächenbearbeitung | HASL, HASL LF, ENIG, Immersion Tin, Immersion Silber, OSP, Gold Finger, reines Gold beschichtet usw. |
Dieses PCB weist eine gleichbleibende mechanische Leistung auf, die eine außergewöhnliche Haltbarkeit und Zuverlässigkeit für kritische elektronische Systeme bietet.Schutz vor Schäden durch verschiedene ChemikalienDie niedrigste Feuchtigkeitsabsorption unter den PTFE-basierten Verbundwerkstoffen erhöht die Zuverlässigkeit des PCB weiter.
Mit einer stabilen dielektrischen Konstante (Dk) über einen breiten Frequenzbereich ermöglicht diese Leiterplatte eine präzise Signalsteuerung und -übertragung.Dies führt zu einem geringeren Einsatzverlust und einer verbesserten Gesamtsignalintegrität.

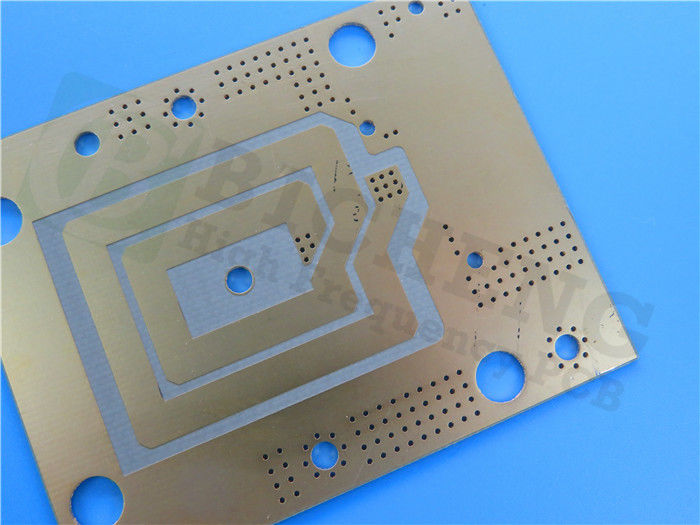

Diese 2-Schicht starre PCB-Stapelung besteht aus Kupferschicht 1 mit einer Dicke von 35 μm, einem DiClad-880-Substrat mit einer Dicke von 0,508 mm (20 mil) und Kupferschicht 2 mit einer Dicke von 35 μm.Die fertige Platte hat eine Dicke von 0Es verfügt über eine Oberflächenbeschichtung aus Immersionssilber, oberen Seidenlack in Weiß und oberer Lötmaske in Blau.
Diese PCB finden eine Vielzahl von Anwendungen, einschließlich Radar-Feed-Netzwerke, kommerzielle Phasen-Array-Netzwerke, Low-Loss-Basisstation-Antennen, Führungssysteme, digitale Radio-Antennen, Filter, Kopplungen,und LNA.
Für technische Anfragen oder Bestellungen kontaktieren Sie bitte unser eigenes Vertriebsteam unter sales10@bichengpcb.com.Wir legen Wert auf außergewöhnlichen Kundenservice und wollen hochwertige PCBs weltweit liefern..
