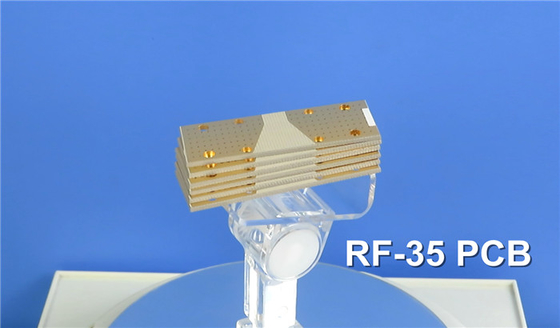

Heute tauchen wir in die Welt der Taconic ORCER-Familie ein und erforschen ein außergewöhnliches organisch-keramisches Laminat namens RF-35.
RF-35-Laminate gehören zur PTFE-Familie und sind mit Gewebeglas verstärkt.Diese bemerkenswerte Kreation ist der Höhepunkt der Expertise von Taconic in den Bereichen beschichtete PTFE-Glasfaser- und Keramikfülltechnologien. RF-35 verfügt bei 1,9 GHz über eine dielektrische Konstante von 3,50 und bei derselben Frequenz über einen Abfallfaktor von 0,0018.
Mit einer Feuchtigkeitsabsorptionsrate von nur 0,02% bei einer Dicke von 0,060 Zoll zeigt RF-35 seine beeindruckende Feuchtigkeitsbeständigkeit./lineare Zoll für 1/2 Unze. Kupfer und überschreitet 10,0 lbs./linear inch für 1 oz. Kupfer, gemäß der strengen IPC-TM 650 2.4.8 Standard.
Darüber hinaus weist dieses Material einen dielektrischen Abbau von 41 kV, einen Volumenwiderstand von 1,26 x 10^9 Mohm/cm und einen Oberflächenwiderstand von 1,46 x 10^8 Mohm auf.gemäß der genauen IPC-TM 650 2.5.6 und IPC-TM 650 2.5.17.1 Messungen.
Der RF-35 verfügt über einen beeindruckenden Bogenwiderstand von mehr als 180 Sekunden, basierend auf dem IPC TM 650 2.5.1 Norm. Die Biegfestigkeit ist nach ASTM D 790-Prüfung längs größer als 22.000 psi, während sie quer über 18.000 psi liegt.000 PSI (oder 187 N/mm^2) in Längsrichtung und 21,000 psi (oder 145 N/mm^2) quer, nach ASTM D 638.
RF-35 weist eine außergewöhnliche Dimensionsstabilität auf, mit einer Längsdimensionsstabilität von 0,00004 Zoll/in und einer Querschnittsdimensionalstabilität von - 0,00010 Zoll/in, gemessen durch IPC-TM 650 2.4.39.
| Eigentum | Prüfmethode | Einheit | Wert | Einheit | Wert |
| Dielektrische Konstante @ 1,9 GHz | IPC-TM 650 2.5.5 | 3.5 | 3.5 | ||
| Verlustfaktor @ 1,9 GHz | IPC-TM 650 2.5.5 | 0.0018 | 0.0018 | ||
| Feuchtigkeitsabsorption (0,060") | IPC-TM 650 2.6.2.1 | % | 0.02 | % | 0.02 |
| Schälfestigkeit (1/2 Unzen Kupfer) | IPC-TM 650 2.4.8 | Pfund/linearer Zoll | > 8 Jahre0 | N/mm | > 15 |
| Schälfestigkeit (1 Unze Kupfer) | IPC-TM 650 2.4.8 | Pfund/linearer Zoll | > 10 Jahre0 | N/mm | > 18 |
| Dielektrische Auflösung | IPC-TM 650 2.5.6 | KV | 41 | KV | 41 |
| Volumenwiderstand | IPC-TM 650 2.5.17.1 | Mohm/cm | 1.26 x 109 | Mohm/cm | 1.26 x 109 |
| Oberflächenwiderstand | IPC-TM 650 2.5.17.1 | - Was ist los? | 1.46 x 108 | - Was ist los? | 1.46 x 108 |
| Bogenwiderstand | IPC TM 650 2.5.1 | Sekunden | > 180 | Sekunden | > 180 |
| Längsflexurelle Kraft | ASTM D 790 | PSI | > 22,000 | N/mm2 | >152 |
| Flexuralstärke quer | ASTM D 790 | PSI | >18,000 | N/mm2 | >124 |
| Zugfestigkeit in der Länge | ASTM D 638 | PSI | 27,000 | N/mm2 | 187 |
| Zugfestigkeit quer | ASTM D 638 | PSI | 21,000 | N/mm2 | 145 |
| Längsdimensionale Stabilität | IPC-TM 650 2.4.39 | in/in | 0.00004 | mm/mm | 0.00004 |
| Dimensionelle Stabilität quer | IPC-TM 650 2.4.39 | in/in | - Oh, nein.0001 | mm/mm | - Oh, nein.0001 |
| Tg | TMA | °C | > 315 | °F | > 600 |
| Wärmeleitfähigkeit | ASTM F 433 | W/m/K | 0.24 | W/m/K | 0.24 |
| X-Y CTE | ASTM D 3386 (TMA) | ppm/°C | 19 bis 24 | ppm/°C | 19 bis 24 |
| Z CTE | ASTM D 3386 (TMA) | ppm/°C | 64 | ppm/°C | 64 |
| Entflammbarkeit | UL-94 | V-0 | V-0 | ||
| Härte | Rockwell-M-Skala | 34 | 34 |
Hohe Tg-Materialien sind eine Spezialität von RF-35, mit einem bemerkenswerten Wert von mehr als 315 °C.
Die Wärmeleitfähigkeit von RF-35 beträgt nach ASTM F 433 0,24 W/m/K. Die Wärmeleitfähigkeit von RF-35 liegt zwischen 19 und 24 ppm/°C, während die Wärmeleitfähigkeit von RF-35 64 ppm/°C beträgt.auf der Grundlage der Normen ASTM D 3386 (TMA)Darüber hinaus besitzt RF-35 eine Flammbarkeit von V-0, bestätigt durch UL-94, und eine Härte von 34% auf der Rockwell M-Skala.
Wir bieten verschiedene Optionen für PCBs an, darunter Einzel-Schicht-, Doppelschicht-, Mehrschicht- und Hybridkonfigurationen.und 60 ml sind leicht verfügbarDie Auswahl der Kupferdicke umfasst 1 und 2 Unzen.
Die Kapazitäten erstrecken sich auf PCBs mit einer maximalen Größe von 400 mm x 500 mm. Dies können einzelne Platten oder Platten mit mehreren alternativen Designs sein.
Wir bieten eine Reihe von Lötmaskenfarben, wie grün, schwarz, blau und gelb. Wir bieten auch verschiedene Auswahlmöglichkeiten für Plattierung Pads, einschließlich Immersion Gold, HASL, Immersion Silber, Immersion Zinn, OSP,reines Gold, und bares Kupfer, unter anderem.
| PCB-Material: | PTFE-keramische Glasfaser |
| Bezeichnung: | RF-35 |
| Dielektrische Konstante: | 3.5 |
| Dissipationsfaktor | 0.0018 |
| Anzahl der Schichten: | Einzelschicht, Doppelschicht, Mehrschicht, Hybrid-PCB |
| Kupfergewicht: | 1 Unz (35 μm), 2 Unz (70 μm) |
| mit einer Dicke von mehr als 10 mm | 10mil (0,254mm), 20mil (0,508mm), 30mil (0,762mm), 60mil (1,524mm) |
| PCB-Größe: | ≤ 400 mm x 500 mm |
| Lötmaske: | Grün, Schwarz, Blau, Rot, Gelb usw. |
| Oberflächenveredelung: | Immersionsgold, HASL, Immersionssilber, Immersionstin, OSP, reines Gold, Bares Kupfer, ENEPIG usw. |
Die Bearbeitung von PTFE-basierten Substraten stellt aufgrund der Weichheit des PTFE-Harzsystems einzigartige Herausforderungen dar.wird durch die Art der im Untergrund verwendeten Glasfaser beeinflusst- Schwerere Glasfasergewebe stellen größere Schwierigkeiten beim Schneiden dar.
RF-35 verwendet ein robustes, schweres Glas im Stil von 7628, das eine ausgezeichnete Dimensionsstabilität und Steifigkeit bietet.Es ist wichtig zu beachten, dass das Bohren oder Routen dieses Produkts mehr Herausforderungen darstellen kann als die Verwendung eines mittleren Glasgewichts.
