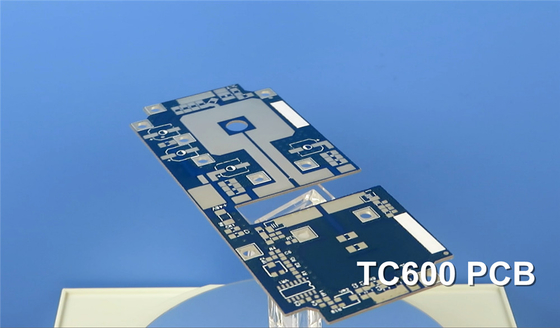

Heute werden wir über das TC600 Mikrowellen-PCB sprechen, eine Art von Leiterplatte mit verbesserter Wärmeleitfähigkeit.
Das Rogers TC600-Laminat ist ein mit Keramik gefülltes, aus Glasfaser verstärktes, PTFE-basiertes Verbundwerk, das durch hohe Wärmeleitfähigkeit eine verbesserte Wärmeübertragung ermöglicht.bei gleichzeitiger Verringerung der dielektrischen Verluste und der EinsatzverlusteDie erhöhte Wärmeleitfähigkeit bietet mehrere Vorteile, darunter eine höhere Leistungsbereitschaft, eine verbesserte Zuverlässigkeit des Geräts und eine Verringerung der Hotspots.
Werfen wir einen genaueren Blick auf die Eigenschaften von TC600 Material, einschließlich seiner elektrischen, thermischen, mechanischen und physikalischen Eigenschaften.
TC600 Typische Eigenschaften:
1Die dielektrische Konstante: Die dielektrische Konstante von TC600 beträgt 6,15 bei 1,8 MHz unter Verwendung der Resonanzgehältemethode.
2- Dissipationsfaktor: Der Dissipationsfaktor beträgt 0,0017 bei 1,8 GHz und 0,002 bei 10 GHz, entsprechend dem IPC TM-650-Test.
3Temperaturkoeffizient der Dielektrikkonstante (TCDk): Die TCDk beträgt 75 ppm/oC, was darauf hindeutet, dass die Dielektrikkonstante von TC600 über einen breiten Temperaturbereich stabil bleibt.
| Eigentum | Einheit | Wert | Prüfmethode |
| 1. Elektrische Eigenschaften | |||
| Dielektrische Konstante (kann je nach Dicke variieren) | |||
| @1,8 MHz | - | 6.15 | Resonanzgehälter |
| @10 GHz | - | 6.15 | IPC TM-650 2.5.5.5 |
| Verlustfaktor | |||
| @1,8 GHz | - | 0.0017 | Resonanzgehälter |
| @10 GHz | - | 0.002 | IPC TM-650 2.5.5.5 |
| Temperaturkoeffizient der dielektrischen Konstante: TCεr @ 10 GHz (-40-150°C) | ppm/oC | - 75 | IPC TM-650 2.5.5.5 |
| Volumenwiderstand | |||
| C96/35/90 | MΩ-cm | 1.6x109 | IPC TM-650 2.5.17.1 |
| E24/125 | MΩ-cm | 2.4x108 | IPC TM-650 2.5.17.1 |
| Oberflächenwiderstand | |||
| C96/35/90 | MΩ | 3.1x109 | IPC TM-650 2.5.17.1 |
| E24/125 | MΩ | 9.0x108 | IPC TM-650 2.5.17.1 |
| Elektrische Stärke | Volts/mil (kV/mm) | 850 (34) | IPC TM-650 2.5.6.2 |
| Dielektrische Auflösung | KV | 62 | IPC TM-650 2.5.6 |
| Bogenwiderstand | Sekunde | > 240 | IPC TM-650 2.5.1 |
| 2. Thermische Eigenschaften | |||
| Zersetzungstemperatur (Td) | |||
| Anfangsbezeichnung | °C | 512 | IPC TM-650 2.4.24.6 |
| 5% | °C | 572 | IPC TM-650 2.4.24.6 |
| T260 | Min. | > 60 | IPC TM-650 2.4.24.1 |
| T288 | Min. | > 60 | IPC TM-650 2.4.24.1 |
| T300 | Min. | > 60 | IPC TM-650 2.4.24.1 |
| Thermische Ausdehnung, CTE (x,y) 50-150oC | ppm/oC | 9, 9 | IPC TM-650 2.4.41 |
| Thermische Ausdehnung, CTE (z) 50-150oC | ppm/oC | 35 | IPC TM-650 2.4.24 |
| % Z-Achse Ausdehnung (50-260oC) | % | 1.5 | IPC TM-650 2.4.24 |
| 3. Mechanische Eigenschaften | |||
| Schälfestigkeit bis Kupfer (1 oz/35 Mikron) | |||
| Nach thermischem Stress | Lb/in (N/mm) | 10 (1.8) | IPC TM-650 2.4.8 |
| Bei erhöhten Temperaturen (150oC) | Lb/in (N/mm) | 10 (1.8) | IPC TM-650 2.4.8.2 |
| Nachprozesslösungen | Lb/in (N/mm) | 9 (1.6) | IPC TM-650 2.4.8 |
| Young's Modulus | KPSI (MPa) | 280 (1930) | IPC TM-650 2.4.18.3 |
| Beugfestigkeit (Maschine/Kreuz) | KPSI (MPa) | 9.60/9.30 (66/64) | IPC TM-650 2.4.4 |
| Zugfestigkeit (Maschine/Kreuz) | KPSI (MPa) | 5.0/4.30 (34/30) | IPC TM-650 2.4.18.3 |
| Kompressionsmodul | KPSI (MPa) | ASTM D-3410 | |
| Poisson-Verhältnis | - | ASTM D-3039 | |
| 4. Physikalische Eigenschaften | |||
| Absorption von Wasser | % | 0.02 | IPC TM-650 2.6.2.1 |
| Dichte, Umgebung 23oC | G/cm3 | 2.9 | ASTM D792 Methode A |
| Wärmeleitfähigkeit (Z-Achse) | W/mK | 1.1 | ASTM E1461 |
| Wärmeleitfähigkeit (x, y) | W/mK | 1.4 | ASTM E1461 |
| Spezifische Wärme | J/gK | 0.94 | ASTM E1461 |
| Entflammbarkeit | Klasse | V0 | UL-94 |
| NASA Ausgasung, 125 °C, ≤10-6Torr | |||
| Gesamtmassenverlust | % | 0.02 | Einheit für die Überwachung von Luftfahrzeugen |
| Gesammelte Flüchtige | % | 0 | Einheit für die Überwachung von Luftfahrzeugen |
| Wasserdampf wiederhergestellt | % | 0 | Einheit für die Überwachung von Luftfahrzeugen |
4. Elektrische Eigenschaften: TC600 weist einen guten Volumenwiderstand und Oberflächenwiderstand mit einer elektrischen Leistung von 850 Volt/mil oder 34 Kv/mm auf. Die dielektrische Abspaltung beträgt 62 Kilovolts,und der Bogenwiderstand größer als 240 Sekunden ist.
5. Thermische Eigenschaften: TC600 hat eine Zersetzungstemperatur von mehr als 512 °C. Die Werte T260, T288 und T300 liegen alle über 60 Minuten, was auf eine ausgezeichnete thermische Stabilität hindeutet.Es hat auch einen niedrigen Z-Richtung Koeffizienten der thermischen Expansion (CTE), die eine zuverlässige Durchlöcherleistung bieten.
6Mechanische Eigenschaften: Der TC600 weist eine Schälfestigkeit von 10 lb/in, einen Young-Modul von 280 kpsi, eine Biegefestigkeit von 9,6 kpsi und eine Zugfestigkeit von 5,0 kpsi auf.
7. Physikalische Eigenschaften: TC600 hat eine extrem geringe Wasserabsorption von 0,02%, eine Dichte von 2,9 g/cm3 und eine hohe Wärmeleitfähigkeit von 1,1 W/mK in der Z-Richtung.94 J/gK und eine Flammbarkeit von 94V0.
8Ausgasung: TC600 weist einen Gesamtmassenverlust von nur 0,02%, was auf ausgezeichnete Ausgasungseigenschaften hindeutet.
PCB-Kapazität (TC600):
Wir bieten verschiedene Schichtzahlen an, einschließlich einseitiger, zweiseitiger, mehrschichtiger und hybrider PCBs. Die dielektrischen Dickenoptionen umfassen 10mil (0,254mm), 20mil (0,508mm), 30mil (0,762mm),und 60mil (1.524 mm) für unterschiedliche Konstruktionsanforderungen.
Unsere PCBs sind mit Kupfergewichten von 1 oz (35 μm) und 2 oz (70 μm) erhältlich und bieten Flexibilität für spezifische Anwendungen.
Die maximale Größe unserer PCB beträgt ≤ 400 mm X 500 mm und bietet Platz für eine Vielzahl von Anwendungen.
Wir bieten eine Vielzahl von Lötmaskenfarben an, darunter grün, schwarz, blau, gelb, rot und mehr.
Darüber hinaus umfassen unsere Oberflächenveredelungsoptionen Eintauchen-Gold, Heißluftsolder-Level (HASL), Eintauchen-Silber, Eintauchen-Zinn, bloßes Kupfer, OSP, reines Goldplattiert und andere,mit einer Breite von mehr als 20 mm,.
| PCB-Material: | Keramik gefüllte PTFE/Gewebe aus Glasfaser |
| Bezeichnung: | TC600 |
| Dielektrische Konstante: | 6.15 (10 GHz) |
| Ablösungsfaktor: | 0.002 (10 GHz) |
| Anzahl der Schichten: | Einseitige, doppelseitige, mehrschichtige und hybride PCB |
| Dielektrische Dicke: | 10mil (0,254mm), 20mil (0,508mm), 30mil (0,762mm), 60mil (1,524mm) |
| Kupfergewicht: | 1 Unz (35 μm), 2 Unz (70 μm) |
| PCB-Größe: | ≤ 400 mm x 500 mm |
| Lötmaske: | Grün, Schwarz, Blau, Gelb, Rot usw. |
| Oberflächenveredelung: | Immersionsgold, Heißluft-Soldierungsniveau (HASL), Immersionssilber, Immersionstin, Bares Kupfer, OSP, reines Gold etc. |
Schlussfolgerung:
Die TC600-Leiterplatten (PCBs) sind so konzipiert, dass sie eine verbesserte thermische Steuerung bieten und somit ideal für Hochleistungs-HF-Signalanwendungen geeignet sind.
mit hoher Wärmeleitfähigkeit, geringer Verlusttangente, niedrigem Wärmeexpansionskoeffizient (CTE) und Temperaturphasenstabilität,TC600-Boards bieten eine verbesserte Leistung und Zuverlässigkeit bei Hochleistungsanwendungen.
Sie eignen sich unter anderem für Leistungsverstärker, Kupplungen, Filter, kleine Antennen, digitale Audio-Übertragungsantennen (DAB), GPS und tragbare RFID-Leserantennen.
Wir hoffen, dass diese Informationen hilfreich waren, und wir freuen uns darauf, Sie beim nächsten Mal wiederzusehen.
