| Markieren: | Immersionsgold PCB 62 Mil,Doppelschicht-Immersions-Gold-PCB,1.7 mm Leiterplatte |
||
|---|---|---|---|

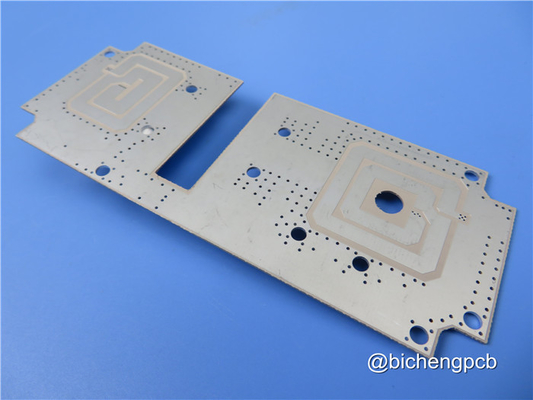

Wir präsentieren das RF-45 PCB, eine leistungsstarke Lösung, speziell für Hochfrequenzanwendungen entwickelt.Dieses PCB bietet eine hervorragende Leistung und ZuverlässigkeitEgal, ob Sie an Satellitenradio-, RFID- oder GPS-Antennen arbeiten, das RF-45 PCB ist die perfekte Wahl. Lesen Sie weiter, um die wichtigsten Funktionen und Spezifikationen zu entdecken, die das RF-45 PCB hervorheben.
Die RF-45 PCB ist aus glasverstärkten PTFE-Keramikverbundstoffen hergestellt, die eine überlegene Leistung in Hochfrequenzumgebungen gewährleisten.5 bei 10 GHz und einem niedrigen Ablösungsfaktor von 0.0037 bei 10 GHz/23°C liefert dieses PCB eine hervorragende Signalübertragung und einen minimalen Signalverlust.Seine stabilen Dk- und geringen Verlust-Eigenschaften bei Frequenzschwankungen gewährleisten eine gleichbleibende und zuverlässige Leistung.
Das RF-45 PCB kann einem breiten Temperaturbereich von -40°C bis +85°C standhalten und ist somit für verschiedene Betriebsbedingungen geeignet.Gewährleistung einer gleichbleibenden Leistung auch in extremen Umgebungen.
Das RF-45 PCB verfügt über eine 2-schichtige starre Konstruktion für Einfachheit und einfache Integration.15 mm für die präzise FertigungDie Kupferschichten auf beiden Seiten sind 35 μm dick und sorgen für eine effiziente Signalleitfähigkeit.bietet eine hervorragende mechanische Festigkeit und Stabilität.
Die RF-45-PCB entspricht den IPC-Klasse-2-Standards und gewährleistet eine hochwertige Herstellung und die Einhaltung der Industriespezifikationen.,Sicherstellung einer zuverlässigen Leistung Ihrer Anwendungen.
Die RF-45 PCB findet ihre ideale Anwendung in Satellitenradio-, RFID- und GPS-Antennen.mit RFID die Identifizierung und Verfolgung von Systemen revolutioniert, und verbessert die Leistung der GPS-Antenne.
Die RF-45 PCB ist weltweit erhältlich und sorgt für eine nahtlose Integration für Kunden auf der ganzen Welt.
| Eigentum | Prüfmethode | Einheit | Wert |
| Material | / | / | RF-45 |
| Dielektrische Konstante | IPC-TM-650 2.5.5.6 | / | 4.5 |
| Verlustfaktor @ 10GHz | IPC-TM-650 2.5.5.5.1 | / | 0.0037 |
| Feuchtigkeitsabsorption | IPC-TM-650 2.6.2.1 | % | ≤0.04 |
| Flexuralstärke (MD) | ASTM D790 | PSI | 20700 |
| Flexuralstärke (CD) | ASTM D790 | PSI | 19300 |
| Schälfestigkeit (1 oz VLP) | IPC-TM-650 2.4.8 (Wärmebelastung) | Pfund/linearer Zoll | 10 |
| Wärmeleitfähigkeit | ASTM F 433 | W/m/K | 0.33 |
| Volumenwiderstand | IPC-TM-650 2.5.17.1 | Mohm/cm | 1.4 x 108 |
| Oberflächenwiderstand | IPC-TM-650.2.5.17.1 | - Was ist los? | 3.3 x 106 |
| CTE (x) | - Das ist nicht das Problem.4.41 (> RT -125°C) | ppm/°C | 9 |
| CTE (y) | - Das ist nicht das Problem.4.41 (> RT -125°C) | ppm/°C | 13 |
| CTE (z) | - Das ist nicht das Problem.4.41 (> RT -125°C) | ppm/°C | 96 |
| Flammbarkeit | UL94 | / | V-0 |
Die Leistung von RF-45-PCB freisetzen: Ein tiefer Einblick in Funktionen und Anwendungen
Einleitung:
Das RF-45 PCB revolutioniert Hochfrequenz-Anwendungen mit seiner außergewöhnlichen Leistung und Zuverlässigkeit.Sie bietet einzigartige Signalübertragungsmöglichkeiten.In diesem Artikel untersuchen wir die Eigenschaften, Materialeigenschaften, Spezifikationen und Anwendungen des RF-45 PCB.
1Einführung von RF-45: Die nächste Generation von PCB für Hochfrequenzanwendungen
Die RF-45 PCB ist eine bahnbrechende Lösung in der Hochfrequenztechnologie, die eine verbesserte Signalintegrität und einen minimalen Verlust bietet und die Anforderungen moderner Kommunikationssysteme erfüllt.
2Verständnis des Materials: Erforschung der Eigenschaften von RF-45
RF-45 besteht aus glasverstärktem PTFE-Keramikverbundwerkstoff, der Festigkeit, Langlebigkeit und hervorragende elektrische Eigenschaften kombiniert.
3Die wichtigsten Spezifikationen: Dielektrische Konstante und Dissipationsfaktor
Der RF-45 hält eine stabile dielektrische Konstante über einen breiten Temperaturbereich, was eine gleichbleibende Leistung gewährleistet.
4Robustheit und Zuverlässigkeit: Feuchtigkeitsabsorption und Beugfestigkeit
RF-45 hat eine geringe Feuchtigkeitsabsorptionsrate, die seine Integrität in feuchten Umgebungen bewahrt.
5Sicherstellung starker Verbindungen: Schälfestigkeit und Volumenwiderstand
Der RF-45 weist starke Verbindungen zwischen den Schichten mit beeindruckender Schälfestigkeit auf.
6. Wärmeabbau steuern: Wärmeleitfähigkeit von RF-45
RF-45 weist eine ausgezeichnete Wärmeleitfähigkeit auf, die effiziente Wärmeableitung und einen stabilen Betrieb gewährleistet.
7Stabilität in extremen Umgebungen: CTE und Flammbarkeit
Die RF-45 hält mit ihrem Wärmeausdehnungskoeffizienten (CTE) extremen Temperaturschwankungen stand und sorgt so für eine dimensionale Stabilität.
8- Verbesserung der Signalübertragung: Oberflächenwiderstandsfähigkeit und Eigenschaften mit geringem Verlust
RF-45 hält die Signalintegrität bei mit geringer Oberflächenwiderstandsfähigkeit, verhindert Leckagen und Störungen.
9Wireless-Kommunikation fördern: Anwendungen von RF-45 PCB
RF-45 wird häufig in Satelliten-Antennen, RFID-Systemen und GPS-Anwendungen eingesetzt.
10. Weltweite Verfügbarkeit: Beschaffung von RF-45 PCB für Ihre Projekte
RF-45 PCB ist weltweit leicht zugänglich und entspricht den IPC-Klasse-2-Standards.
Schlussfolgerung:
Die RF-45 PCB ist eine revolutionäre Lösung für Hochfrequenzanwendungen, die eine unübertroffene Leistung und Zuverlässigkeit bietet.und globale Verfügbarkeit machen es zur perfekten Wahl für anspruchsvolle ProjekteErleben Sie nahtlose Kommunikation, präzise Datenübertragung,und verbesserte Leistung mit dem RF-45 PCB.
