Produktdetails:
Zahlung und Versand AGB:
|
| Schicht-Zählung: | 2-layer | PWB-Stärke: | 0.8mm |
|---|---|---|---|
| PCB-Größe: | 76.88mm x 72.64mm | Kupfernes Gewicht: | 1 oz (1,4 ml) äußere Schichten |
| Silkscreen: | Weiß | Oberflächenende: | Immersionssilber |
| Markieren: | Immersion Silber RF Hochfrequenz-PCB,Hochfrequenz-PCB RO3206,Vertiefung Silber RF PCB Board |
||

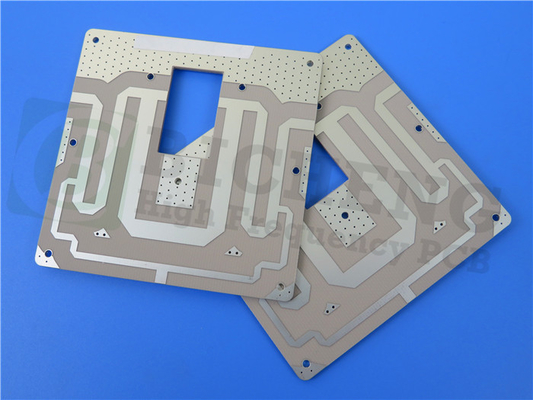

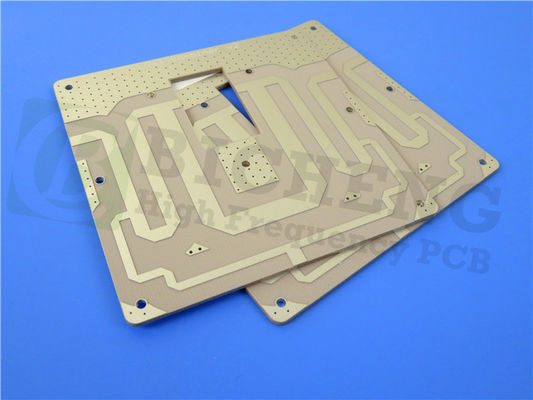

Kurze Einleitung
Das Stack-Up des PCB besteht aus zwei Kupferschichten mit jeweils einer Dicke von 35 μm. Das verwendete Substratmaterial ist RO3206, mit einer Dicke von 0,635 mm (25 mil).Dies ist eine Art von 2-Schicht starre Leiterplatte.
Die Abmessungen der Platte sind 76,88 mm x 72,64 mm mit einer Toleranz von +/- 0,15 mm festgelegt.Es wird auch erwähnt, dass es keine blinden Durchläufe in diesem Design.
Weitere wesentliche Details sind die fertige Plattendicke von 0,8 mm, das Kupfergewicht der Außenschicht von 1 Unze (1,4 Mil) und die Durchplattierungstärke von 20 μm.Die Oberflächenbeschichtung für die Leiterplatte ist Immersion Silber, die eine Schutzbeschichtung bietet und eine gute Schweißfähigkeit gewährleistet.
Was die PCB-Eigenschaften betrifft, so gibt es oben ein weißes Seidenbild, aber unten kein Seidenbild.
Um die Qualität und Zuverlässigkeit zu gewährleisten, wird vor dem Versand eine elektrische Prüfung von 100% durchgeführt, um die Funktionalität und Leistung der PCB zu überprüfen.
Die für die Herstellung der Leiterplatte bereitgestellte Artwork ist Gerber RS-274-X, ein in der Industrie weit verbreitetes Standardformat.Sicherstellung, dass die PCB den erforderlichen Industriestandards entsprechen.
Schließlich ist die Verfügbarkeit von PCB weltweit.
| Parameter | Wert |
| Stack-up | 2-schichtige starre PCB |
| Kupfer_Schicht_1 | 35 μm |
| Substrat (RO3206) | 0.635 mm (25mil) |
| Kupfer_Schicht_2 | 35 μm |
| Abmessungen der Platte | 76.88mm x 72.64mm |
| Toleranz | +/- 0,15 mm |
| Mindestspuren-/Raumbereich | 9/10 Millimeter |
| Mindestgröße des Lochs | 0.35mm |
| Blinde Durchläufe | - Nein. |
| Ausgefertigte Plattendicke | 00,8 mm |
| Fertiges Cu-Gewicht | 1 oz (1,4 ml) äußere Schichten |
| Über die Plattierdicke | 20 μm |
| Oberflächenveredelung | Untertauchen Silber |
| Spitze der Seidenwand | Weiß |
| Unterseidenseide | - Nein. |
| Top-Lötmaske | - Nein. |
| Maske für die Unterspülung | - Nein. |
| 100% elektrische Prüfung | Vor der Verbringung verwendet |
| Komponenten | 15 |
| Gesamtsumme der Pads | 112 |
| Durchlöcher | 5 |
| Spitzen-SMT-Pads | 6 |
| Unterste SMT-Pads | 0 |
| Durchgängen | 143 |
| Netze | 3 |
| Art der gelieferten Kunstwerke | Gerber RS-274-X |
| Akzeptierte Norm | IPC-Klasse 2 |
| Verfügbarkeit | Weltweit |
FAntragstellerEineSchleifQAusspraches(FAQ)- Ich weiß.s)
Liefern wir weltweit?
Alle PCBs, die über Bicheng Ltd gekauft werden können, können weltweit in alle nicht embargorierten Länder versandt werden. Wir wählen die geeigneten Versandunternehmen für Sie aus DHL, FedEx, TNT, UPS, EMS und Aramex
Sind die Hochfrequenz-Materialien vorrätig?
Wir halten die meisten Hochfrequenzmaterialien in Lager mit Prototypenmenge, wie Rogers Material mit 3000 Serie, 4000 Serie, 5000 Serie, 6000 Serie usw.,TLX-Serie, TLY-Serie usw., Wangling-Material F4B mit DK2.2, DK2.65 usw. Da das Hochfrequenzmaterial so vielfältig ist, können Sie vor der Bestellung unsere Vertriebsmitarbeiter konsultieren.
Kann ich meine Bestellung abholen?
Es ist absolut kein Problem, die Bestellung von Platten oder die Sammlung von PCBs von unseren Räumlichkeiten über Ihr Konto in DHL, UPS oder FedEx etc. abzuholen.Wir helfen bei der Ausarbeitung der erforderlichen Ausfuhrdokumente oder Akten für die Zollanmeldung.
Wie viel kostet die Lieferung?
Wir haben verschiedene Spediteure zur Auswahl. Normalerweise wählen wir die mit der besten Versandkosten für Sie. Wenn Ihre Bestellung dringend ist, können wir Ihnen helfen, den Spediteur mit schneller Zeit zu wählen.
Kann ich meine PCBs zurückgeben?
PCBs sind irreversible kundenspezifische Produkte, es ist nicht erlaubt, die Artikel zurückzugeben, wenn es keine Qualitätsprobleme gibt.
Wann kommt meine Bestellung?
Alle PCBs werden am selben Tag versendet, wenn sie vor 17 Uhr fertig sind.Europäische Kunden in 6-7 Tagen und amerikanische (Nord und Süd) in 6-7 Tagen, aber die Beförderungsunternehmen garantieren dies aufgrund der Komplexität des Transports nicht.
Muss ich für mein Paket unterschreiben?
Wir versenden alle Bestellungen mit DHL, UPS, FedEx, TNT, Aramex oder EMS, so dass sie vollständig verfolgt werden und möglicherweise eine Unterschrift benötigen.
Wie kann ich meine Bestellung nachverfolgen?
Sobald Ihre Leiterplatten versendet sind, erhalten Sie eine Versandbestätigung per E-Mail von unserem Vertrieb, die eine Nachverfolgungsnummer enthält.
Was soll ich tun, wenn mein Paket beschädigt oder verloren ist?
Diese Situation ist selten in unserem täglichen Geschäft. Die PCB-Boards sind mit Blasenmaterialien im Inneren und mit KK-Qualität Karton draußen verpackt, um Ihre PCBs zu schützen.Sie müssen uns sofort kontaktieren, damit wir uns mit dem Spediteur in Verbindung setzen und eine Ersatzproduktion arrangieren können.Bitte behalten Sie alle beschädigten Gegenstände, einschließlich beschädigter Verpackungen, zur Referenz.
PCB-Kapazität 2023
| Substrattypen und -marken | Standard-FR-4, Hoch-Tg-FR-4, Hochfrequenzmaterialien, Polyimid/PET-Flexibilität |
| Shengyi, ITEQ, Isola, Taiwan Union, Rogers Corp. Taconic, Panasonic | |
| Typen von Brettern | Starrer PCB, Flexibler Schaltkreis, Starr-Flex PCB, Hybrid PCB, HDI PCB |
| CCL-Modell | Hoch Tg FR-4: S1000-2M, TU-872 SLK, TU-768, IT-180A Hohe CTI FR-4: S1600L, ST115 |
| Rogers Corp.Die in Absatz 1 genannten Anforderungen gelten nicht für die Berechnung der in Anhang I der Verordnung (EG) Nr. 396/2005 genannten Verbrennungswerte.;RT/Duroid 5880LZ; TMM3, TMM4, TMM6, TMM10, TMM10i, TMM13i, Kappa 438; AD250C, AD255C, AD300D, AD350A, AD450, AD600, AD1000, TC350; TC600; DiClad 880, DiClad 870, DiClad 527; IsoClad 917 | |
| Taconic:Die in Absatz 1 Buchstabe a genannten Daten sind für die Zwecke der Erfassung der Daten zu verwenden. | |
| F4B-PTFE-Verbundwerkstoffe:(DK2,2 DK2,65 DK2,85 DK2.94DK3.0DK3.2DK3.38DK3.5DK4.0DK4.4DK6.15, DK10.2) | |
| Maximale Liefergröße | 1200 mm x 572 mm |
| Mindestdicke der fertigen Platte | L≤2L: 0,15 mm; 4L: 0,4 mm |
| Höchstdicke der fertigen Platte | 10.0 mm |
| Blind begrabene Löcher (nicht überqueren) | 0.1 mm |
| Maximaler Loch-Aspektanteil | 15:01 |
| Mindestdurchmesser des mechanischen Bohrloches | 0.1 mm |
| Durchlöchertoleranz | +/- 0,0762 mm |
| Toleranz für die Druckvorrichtung | +/- 0,05 mm |
| Nicht beschichtete Kupferlöcher Toleranz | +/- 0,05 mm |
| Höchstzahl der Schichten | 32 |
| Innen- und Außenschicht Maximale Kupferdicke | 12 Unzen |
| Mindest Toleranz für Bohrlöcher | +/- 2 Mil |
| Mindestverträglichkeit von Schicht zu Schicht | +/- 3 Mil |
| Mindestliniebreite/Abstand | 3 ml/3 ml |
| Mindestdurchmesser von BGA | 8 Millimeter |
| Impedanztoleranz | < 50Ω ± 5Ω; ≥50Oh ± 10% |
| Oberflächenbehandlungsprozesse | Bleifreies HASL, Immersionsgold, Immersionssilber, Immersionszinn, OSP, ENIG, ENEPIG, Kohlenstofftinte, Schälmaske, Goldfinger usw. |
