Produktdetails:
Zahlung und Versand AGB:
|
| Material: | Keramisch-gefüllte Laminate verstärkten mit gesponnenem Fiberglas | Schicht-Zählung: | Einseitige, doppelseitige, mehrschichtige und hybride PCB |
|---|---|---|---|
| PWB-Stärke: | 25 Millimetern (0,635 mm), 50 Millimetern (1,27 mm) | PCB-Größe: | ≤400 mm x 500 mm |
| Kupfernes Gewicht: | 1oz (35µm), 2oz (70µm) | Lötmittel-Maske: | Grünes, schwarzes, blaues, gelbes, rotes etc. |
| Oberflächenende: | Immersionsgold, HASL, Immersionssilber, Immersionstin, ENEPIG, OSP, Bares Kupfer, reines Gold etc. | ||

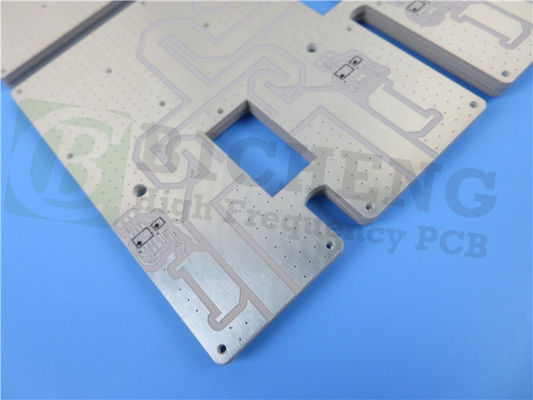

| Markieren: | Mehrschicht-RF-Druckschaltplatte,RO3206 Hochfrequenz-PCB,Hochfrequenz-PCB 25mil |
||
Einleitung
RO3206 Hochfrequenzschaltkreismaterialien sind Laminate, die keramische Füllstoffe enthalten und mit Gewebe aus Glasfaser verstärkt sind.Diese Materialien wurden speziell entwickelt, um eine außergewöhnliche elektrische Leistung und mechanische Stabilität zu bieten und gleichzeitig wettbewerbsfähige Preise zu erhalten.Sie sind eine Erweiterung der Hochfrequenz-Schaltkreismaterialien der Serie RO3000 mit einer deutlich verbesserten mechanischen Stabilität.
Mit einer dielektrischen Konstante von 6,15 und einem niedrigen Ablösungsfaktor von 0.0027, RO3206 Hochfrequenzschaltkreismaterialien bieten einen erweiterten nützlichen Frequenzbereich über 40 GHz hinaus. Dies macht sie für Anwendungen geeignet, die hohe Frequenzleistung erfordern.
Die RO3206-Laminate kombinieren die Vorteile eines nicht gewebten PTFE-Laminats, wie z. B. Oberflächenglatheit für feinere Radiertoleranzen, mit der Steifigkeit eines gewebten Glas-PTFE-Laminats.Diese Materialien lassen sich mit Hilfe von Standardtechniken zur Verarbeitung von Leiterplatten aus PTFE leicht zu Leiterplatten fertigen.
Um eine gleichbleibende Qualität zu gewährleisten, werden RO3206-Laminate nach einem ISO 9002-zertifizierten Qualitätssystem hergestellt.Diese Zertifizierung gewährleistet, dass die Materialien strengen Qualitätsstandards entsprechen und den etablierten Herstellungsverfahren entsprechen.
Merkmale und Vorteile:
RO3206 bietet folgende Eigenschaften und Vorteile:
mit einer Breite von nicht mehr als 30 mm,
Erhöht die Steifigkeit und erleichtert die Handhabung während der Herstellung und Montage.
Einheitliche elektrische und mechanische Leistung:
Ideal für komplexe Hochfrequenzstrukturen mit mehreren Schichten, um eine gleichbleibende Leistung während des gesamten Entwurfs zu gewährleisten.
Niedriger dielektrischer Verlust:
Ermöglicht eine hervorragende Hochfrequenzleistung, indem Signalverlust und -verzerrung minimiert werden.
Niedriger Ausdehnungskoeffizient in der Ebene (verglichen mit Kupfer):
Kompatibel mit Epoxyd-Mehrschichtplatten-Hybridkonstruktionen, die eine zuverlässige Oberflächenmontage gewährleisten.
Ausgezeichnete Stabilität der Abmessungen:
Beibehalten gleichbleibende Abmessungen und Form während der Herstellungsprozesse, was zu hohen Produktionserträgen führt.
Kostenwirksame Preisgestaltung:
Bietet wirtschaftliche Lösungen für die Massenfertigung und ist somit eine kostengünstige Option für die Großproduktion.
Oberflächenglatheit:
Es verfügt über eine glatte Oberfläche, die feinere Toleranzen für das Radieren von Linien ermöglicht, was eine präzise Schaltung und Herstellung ermöglicht.
Unsere PCB-Fähigkeit (RO3206)
| PCB-Material: | Keramik gefüllte Laminate, mit Gewebe aus Glasfaser verstärkt |
| Bezeichnung: | RO3206 |
| Dielektrische Konstante: | 6.15 |
| Dissipationsfaktor | 0.0027 |
| Anzahl der Schichten: | Einseitige, doppelseitige, mehrschichtige und hybride PCB |
| Kupfergewicht: | 1 Unz (35 μm), 2 Unz (70 μm) |
| Dielektrische Dicke | 25 Millimetern (0,635 mm), 50 Millimetern (1,27 mm) |
| PCB-Größe: | ≤ 400 mm x 500 mm |
| Lötmaske: | Grün, Schwarz, Blau, Gelb, Rot usw. |
| Oberflächenveredelung: | Immersionsgold, HASL, Immersionssilber, Immersionstin, ENEPIG, OSP, Bares Kupfer, reines Gold etc. |
Typische Anwendungen
RO3206 PCB finden Anwendung in verschiedenen Branchen, darunter:
1. Kollisionsvermeidungssysteme für Fahrzeuge
2. Satellitenantennen zur globalen Positionsbestimmung im Automobilbereich
3. Infrastruktur der Basisstationen
4- Satelliten für die direkte Übertragung
5. Datalink auf Kabelsystemen
6. LMDS (Local Multipoint Distribution Service) und drahtloses Breitband
7Mikrostrip-Patch-Antennen für drahtlose Kommunikation
8Fernlesegeräte
9. Kraft-Backplanen
10. drahtlose Telekommunikationssysteme
RO3206 Datenblatt
| Eigentum | RO3206 | Ausrichtung | Einheit | Zustand | Prüfmethode |
| Dielektrische Konstante,εr Verfahren | 6.15 ± 0.15 | Z | - | 10 GHz 23°C | IPC-TM-650 2.5.5.5 Geklemmte Streifenlinie |
| Dielektrische Konstante,εr Konstruktion | 6.6 | Z | - | 8 GHz - 40 GHz | Differentielle Phasenlänge |
| Verwüstungsfaktor, Bräuneδ | 0.0027 | Z | - | 10 GHz 23°C | IPC-TM-650 2.5.5.5 |
| Wärmefaktor vonεr | -212 | Z | ppm/°C | 10 GHz 0-100°C | IPC-TM-650 2.5.5.5 |
| Dimensionelle Stabilität | 0.8 | X, Y | mm/m | - Das ist nicht wahr. | ASTM D257 |
| Volumenwiderstand | 103 | MOhm•cm | - Das ist nicht wahr. | IPC 2.5.17.1 | |
| Oberflächenwiderstand | 103 | MOhm | - Das ist nicht wahr. | IPC 2.5.17.1 | |
| Zugmodul | 462 462 |
M.D. CMD |
KPSI | 23°C | ASTM D638 |
| Absorption von Wasser | < 01 | - | % | D24/23 | IPC-TM-650 2.6.2.1 |
| Spezifische Wärme | 0.85 | J/g/K | Berechnet | ||
| Wärmeleitfähigkeit | 0.67 | - | W/m/K | 80°C | ASTM C518 |
| Koeffizient der thermischen Ausdehnung (-55 bis 288 °C) | 13 34 |
X, Y, Z |
ppm/°C | 23°C/50% Höchstemperatur | IPC-TM-650 2.4.41 |
| Td | 500 | °C | TGA | ASTM D3850 | |
| Farbe | Braun | ||||
| Dichte | 2.7 | gm/cm3 | |||
| Kupferschalenfestigkeit | 10.7 | Schneller | 1 Unze. EDC nach dem Schwimmen | IPC-TM-2.4.8 | |
| Entflammbarkeit | V-0 | UL 94 | |||
| Bleifreier Prozess Kompatibel |
- Ja, das ist es. |
