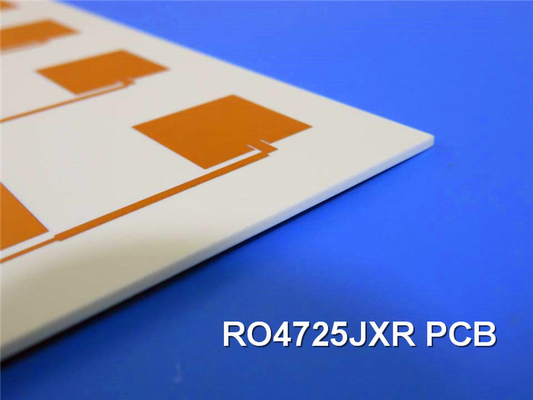

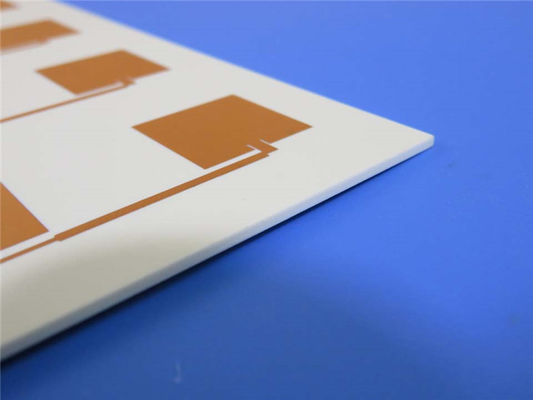

Rogers RO4725JXR Hochfrequenz-RF-Druckschaltplatte Antenne DK 2.55
  • Name
  • Name
  • Name

Rogers RO4725JXR Hochfrequenz-RF-Druckschaltplatte Antenne DK 2.55

MOQ: 1 Stück
Preis: USD9.99-99.99
Standardverpackung: Vakuum bags+Cartons
Lieferfrist: 8-9 Werktage
Zahlungsmethode: T/T
Lieferkapazität: 5000pcs pro Monat
Einzelheiten Informationen
Produktbeschreibung
Einzelheiten
Herkunftsort
China
Markenname
Bicheng
Zertifizierung
UL, ISO9001, IATF16949
Modellnummer
BIC-215.V1.0
Material:
Kohlenwasserstoffe / Keramik / Gewebeglas
Schicht-Zählung:
Einseitige Leiterplatte, doppelseitige Leiterplatte, Mehrschicht-Leiterplatte, Hybrid-Leiterplatte
PWB-Stärke:
30.7mil ((0.780mm), 60.7mil (1.542mm)
PCB-Größe:
≤400 mm x 500 mm
Kupfernes Gewicht:
1oz (35µm), 2oz (70µm)
Lötmittel-Maske:
Grün, Schwarz, Blau, Rot, Gelb, Weiß usw.
Oberflächenende:
Immersion Gold, HASL, Immersion Silber, Immersion Zinn, Bares Kupfer, OSP, ENEPIG, reines Gold usw.
Hervorheben:

Gewebtes Glas-RF-PCB-Board

,

Hochfrequenz-PCB der Antennenstufe

,

RF-Leiterplatte DK 2.55

Produktbeschreibung

Rogers RO4725JXR-Laminate bieten einen zuverlässigen und kostengünstigen Ersatz für traditionelle PTFE-Laminate.



Die in den RO4725JXR-Dielelektrikmaterialien verwendeten Harzsysteme bieten die wesentlichen Eigenschaften, die für eine optimale Antennenleistung erforderlich sind.RO4725JXR-Laminate der Antennenqualität sind vollständig kompatibel mit konventionellen FR-4- und hochtemperaturfreien bleifreien LötverfahrenIm Gegensatz zu herkömmlichen Laminaten auf PTFE-Basis benötigen diese Materialien keine besondere Behandlung für die Vorbereitung der überzogenen Durchlöcher.Designer können kostengünstige Lösungen erreichen, ohne die Leistung zu beeinträchtigen.



RO4725JXR Typische Eigenschaften

Eigentum RO4725JXR Ausrichtung Einheiten Die Situation Prüfmethode
Dielektrische Konstante, εr Verfahren 2.55 ± 0.05 Z   10 GHz/23°C IPC-TM-650, 2.5.5.5
Dielektrische Konstante 2.64 Z   1.7 GHz - 5
GHz		 Differentielle Phasenlänge
Verlustfaktor 0.0026 Z   10 GHz/23°C IPC-TM-650, 2.5.5.5
0.0022   2.5 GHz
Wärmefaktor von εr +34 Z ppm/°C -50°C bis 150°C IPC-TM-650, 2.5.5.5
Volumenwiderstand (0,030") 2.16 x 10^8   MΩ•cm - Das ist nicht wahr. IPC-TM-650, 2.5.17.1
Oberflächenwiderstand (0,030") 4.8 x 10^7   MΩ - Das ist nicht wahr. IPC-TM-650, 2.5.17.1
PIM -166   dBc 50 Ohm
0.060		 43 dBm
1900 MHz
Elektrische Festigkeit (0,030 ‰) 630 Z V/mil   IPC-TM-650, 2.5.6.2
Flexuralstärke MD 121 (17.5)   MPa
(KPSI)		 NT1 die ASTM D790
CMD 92 (13.3)
Dimensionelle Stabilität < 04 X, Y mm/m nach dem Ätzen
+E2/150°C		 IPC-TM-650, 2.4.39A
Koeffizient der thermischen
Erweiterung		 13.9 X ppm/°C -55 bis 288°C IPC-TM-650, 2.1.24
19.0 Y
25.6 Z
Wärmeleitfähigkeit 0.38 Z W/mK° 50°C ASTM D5470
Feuchtigkeitsabsorption 0.24%   % 48/50 IPC-TM-650 2.6.2.1 ASTM D570
Tg >280   °C   IPC-TM-650 2.4.24
Td 439   °C   ASTM D3850
Dichte 1.27   gm/cm3   ASTM D792
Kupferschalenfestigkeit 8.5   Schneller 1 Unze LoPro EDC IPC-TM-650 2.4.8
Entflammbarkeit N/A       UL94
Bleifreies Verfahren kompatibel - Ja, das ist es.



Eigenschaften:

1Die dielektrische Konstante beträgt 2,55 +/- 0.05

2. Niedriger Z-Achsen-Wärmeausdehnungskoeffizient bei 25,6 ppm/°C

3. Niedriges TCDk (Wärmefaktor der dielektrischen Konstante) von +34 ppm/°C

4- Die Verlustfaktoren reichen von.0022 bis.0026

5. hohe Glasübergangstemperatur (Tg) von mehr als 280 °C



Vorteile:

1. Niedriger Einsatzverlust, so dass ein minimales Signalverlust während der Übertragung gewährleistet ist

2. Dk (Dielectric Constant) mit Standard-Antennenangeboten auf PTFE-Basis abgestimmt, wodurch eine nahtlose Integration in bestehende Designs erleichtert wird

3Verringerte passive Intermodulation (PIM), was zu einer verbesserten Signalqualität und weniger Störungen führt

4. Konsistente Leistung der Schaltung, die zuverlässige und vorhersehbare Ergebnisse liefert.



Unsere PCB-Kapazität ((RO4725JXR)

PCB-Material: Kohlenwasserstoffe / Keramik / Gewebeglas
Bezeichnung: RO4725JXR
Dielektrische Konstante: 2.55
Anzahl der Schichten: Einseitige Leiterplatten, Doppelseitige Leiterplatten, Mehrschichtliche Leiterplatten, Hybridleiterplatten
Dielektrische Dicke: 30.7mil ((0.780mm), 60.7mil (1.542mm)
Kupfergewicht: 1 Unz (35 μm), 2 Unz (70 μm)
PCB-Größe: ≤ 400 mm x 500 mm
Lötmaske: Grün, Schwarz, Blau, Rot, Gelb, Weiß usw.
Oberflächenveredelung: Immersion Gold, HASL, Immersion Silber, Immersion Zinn, Bares Kupfer, OSP, ENEPIG, reines Gold usw.



Typische Anwendungen

Antennen für zelluläre Basisstationen

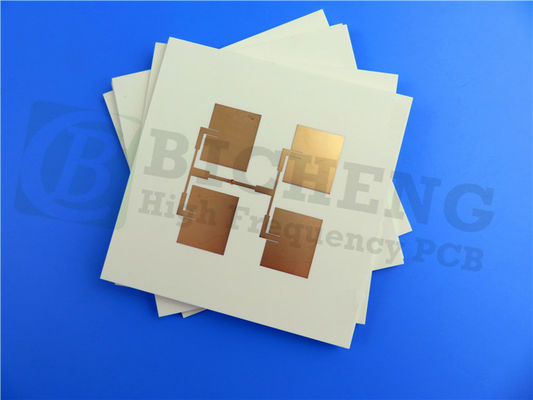

Rogers RO4725JXR Hochfrequenz-RF-Druckschaltplatte Antenne DK 2.55 0
