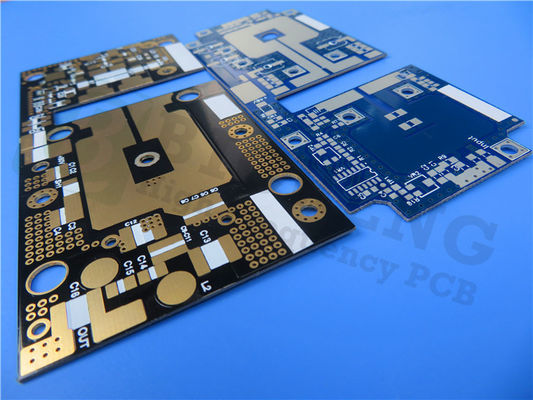

TC350 RF-PCB auf Basis von 20 Millimeter-Substrat mit Immersionszinn für Stromverstärker

TC350 RF PCB Based On 20mil Substrate With Immersion Tin For Power Amplifier
TC350 RF PCB Based On 20mil Substrate With Immersion Tin For Power Amplifier TC350 RF PCB Based On 20mil Substrate With Immersion Tin For Power Amplifier

Großes Bild :  TC350 RF-PCB auf Basis von 20 Millimeter-Substrat mit Immersionszinn für Stromverstärker

Produktdetails:
Herkunftsort: China
Markenname: Bicheng
Zertifizierung: UL, ISO9001, IATF16949
Zahlung und Versand AGB:
Min Bestellmenge: 1 Stück
Preis: USD9.99-99.99
Verpackung Informationen: Vakuum bags+Cartons
Lieferzeit: 8-9 Werktage
Zahlungsbedingungen: T/T
Versorgungsmaterial-Fähigkeit: 5000pcs pro Monat
Ausführliche Produkt-Beschreibung
Markieren:

20 ml PCB-Substrat

,

PCB-Materialien für Leistungsverstärker

,

Untertauchen-Zinn-RF-PCB-Board

Heute freuen wir uns, Ihnen unsere neu ausgelieferte Leiterplatte vorzustellen, eine hochmoderne Lösung, die den anspruchsvollen Anforderungen von Hochleistungs-Anwendungen gerecht wird.,Dieses PCB ist ein auf PTFE basierendes Verbundwerkstoff, das mit Keramik gefüllt ist und eine außergewöhnliche Wärmeleitfähigkeit, dielektrische Stabilität und Zuverlässigkeit in einem breiten Temperaturbereich bietet.



Hauptmerkmale:
- "Best in Class" Wärmeleitfähigkeit (1,0 W/mK) und dielektrische Konstante Stabilität (-9 ppm/°C) sorgen für eine effiziente Wärmeableitung und eine zuverlässige Signalübertragung auch in schwierigen Umgebungen.



- Der sehr geringe Verlust-Tangent bietet eine höhere Verstärker- oder Antennenleistung und ermöglicht eine überlegene Leistung in kritischen Anwendungen.


- Preislich erschwinglich für kommerzielle Anwendungen, was sie zu einer zugänglichen Lösung macht, ohne dabei auf Qualität oder Leistung zu verzichten.


- Leichter zu bohren als herkömmliche Laminate, dank der dicken und dichten Glasstruktur.


- Hohe Schälfestigkeit sorgt für eine zuverlässige Kupferhaftung, die für thermisch belastete Anwendungen entscheidend ist.



Details für den Bau:
Diese 2-schichtige starre Leiterplatte verfügt über einen TC350-Kern mit Kupferschichten auf beiden Seiten. Die Plattenmaße sind 98 mm x 81 mm, was kompakte und effiziente Designs ermöglicht.6 mm und ein fertiges Kupfergewicht von 1 Unze (1.4 mil) auf den Außenschichten erreicht diese Leiterplatte die perfekte Balance zwischen Leistung und Flexibilität.Ausgezeichnete Schweißfähigkeit und Korrosionsbeständigkeit.



Vorteile:


- Wärmeabbau und -management: Die außergewöhnliche Wärmeleitfähigkeit dieses PCB ermöglicht eine effiziente Wärmeabbau,Vermeidung von Überhitzung und Gewährleistung einer optimalen Leistung auch bei anspruchsvollen Anwendungen.


- Verbesserte Verarbeitung und Zuverlässigkeit: Dank der geringen Verlusttangente und der dielektrischen Stabilität erhöht diese PCB die Signalintegrität, reduziert Verluste und verbessert die allgemeine Systemzuverlässigkeit.


- Große Plattengrößen für mehrere Schaltungen: Diese Leiterplatte ermöglicht mehrere Schaltungen innerhalb einer einzelnen Platte, wodurch die Verarbeitungskosten reduziert und die Effizienz maximiert wird.



Typische Anwendungen:
- Leistungsverstärker, Filter und Kupplungen: Diese Leiterplatte eignet sich hervorragend für Hochleistungsanwendungen, die eine effiziente Wärmeableitung und eine zuverlässige Signalübertragung erfordern.



- Tower Mounted Amplifiers (TMA) und Tower Mounted Boosters (TMB): Mit seinen hervorragenden thermischen Eigenschaften gewährleistet dieses PCB eine zuverlässige Leistung in Turmmontierungsanwendungen.


- Antennen mit thermischem Zyklus: Die dielektrische Stabilität des PCB macht es für Antennen geeignet, die anfällig für dielektrische Drift durch Temperaturänderungen sind.


- Mikrowellenkombinator und Leistungsaufteilungen: Diese Leiterplatte bietet die Leistung und Zuverlässigkeit, die für Mikrowellenkombinatoren und Leistungsaufteilungen in anspruchsvollen Umgebungen erforderlich sind.



Qualität und Unterstützung:
Unsere Leiterplatten entsprechen den IPC-Klasse-2-Qualitätsstandards und gewährleisten eine hohe Zuverlässigkeit und Leistung.Für technische FragenBitte kontaktieren Sie Ivy unter sales10@bichengpcb.com.



Eigentum Einheiten Wert Test von Merthod
1. Elektrische Eigenschaften
Dielektrische Konstante (kann je nach Dicke variieren)
@ 1 MHz - Was ist los? 3.50 IPC TM-650 2.5.5.3
@1,8 GHz - Was ist los? 3.50 Resonanz-Höhle
@10 GHz - Was ist los? 3.50 IPC TM-650 2.5.5.5
Verlustfaktor
@ 1 MHz - Was ist los? 0.0015 IPC TM-650 2.5.5.3
@1,8 GHz - Was ist los? 0.0018 Resonanz-Höhle
@10 GHz - Was ist los? 0.0020 IPC TM-650 2.5.5.5
Temperaturkoeffizient des Dielektrikums - Was ist los?
TC r @ 10 GHz (-40-150°C) ppm/oC - 9 IPC TM-650 2.5.5.5
Volumenwiderstand
C96/35/90 MΩ-cm 7.4x106 IPC TM-650 2.5.17.1
E24/125 MΩ-cm 1.4x108
Oberflächenwiderstand
C96/35/90 3.2x107 IPC TM-650 2.5.17.1
E24/125 4.3x108 IPC TM-650 2.5.17.1
Elektrische Stärke Volts/mil (kV/mm) 780 (31) IPC TM-650 2.5.6.2
Dielektrische Auflösung KV 40 IPC TM-650 2.5.6
Bogenwiderstand Sekunde > 240 IPC TM-650 2.5.1
2.Thermische Eigenschaften
Zersetzungstemperatur (Td)
Anfangsbezeichnung °C 520 IPC TM-650 2.4.24.6
5% °C 567 IPC TM-650 2.4.24.6
T260 Min. > 60 IPC TM-650 2.4.24.1
T288 Min. > 60 IPC TM-650 2.4.24.1
T300 Min. > 60 IPC TM-650 2.4.24.1
Thermische Ausdehnung, CTE (x,y) 50-150oC ppm/oC 7, 7 IPC TM-650 2.4.41
Thermische Ausdehnung, CTE (z) 50-150oC ppm/oC 12 IPC TM-650 2.4.24
% Z-Achse Ausdehnung (50-260oC) % 1.2 IPC TM-650 2.4.24
3. Mechanische Eigenschaften
Schälfestigkeit bis Kupfer (1 oz/35 Mikron)
Nach thermischem Stress Lb/in (N/mm) 7 (1.2) IPC TM-650 2.4.8
Bei erhöhten Temperaturen (150oC) Lb/in (N/mm) 9 (1.6) IPC TM-650 2.4.8.2
Nachprozesslösungen Lb/in (N/mm) 7 (1.2) IPC TM-650 2.4.8
Young's Modulus KPSI (MPa)   IPC TM-650 2.4.18.3
Beugfestigkeit (Maschine/Kreuz) KPSI (MPa) 14/10 (97/69) IPC TM-650 2.4.4
Zugfestigkeit (Maschine/Kreuz) KPSI (MPa) 11/8 (76/55) IPC TM-650 2.4.18.3
Kompressionsmodul KPSI (MPa)   ASTM D-3410
Poisson-Verhältnis - Was ist los?   ASTM D-3039
4. Physikalische Eigenschaften
Absorption von Wasser % 0.05 IPC TM-650 2.6.2.1
Dichte, Umgebung 23oC G/cm3 2.30 ASTM D792 Methode A
Wärmeleitfähigkeit W/mK 0.72 ASTM D5470
Spezifische Wärme J/gK 0.90 ASTM D5470
Entflammbarkeit Klasse V0 UL-94
NASA Ausgasung, 125 °C, ≤10-6 torr
Gesamtmassenverlust % 0.02 Einheit für die Überwachung von Luftfahrzeugen
Gesammelte Flüchtige % 0.01 Einheit für die Überwachung von Luftfahrzeugen
Wasserdampf wiederhergestellt % 0.01 Einheit für die Überwachung von Luftfahrzeugen


Die Leistung von TC350 PCB freisetzen: Hochfrequenzleistung neu definieren



Willkommen in der Welt von TC350, einer außergewöhnlichen Leiterplatte, die entwickelt wurde, um Hochfrequenzanwendungen zu revolutionieren.mit dem Datenblatt versehenMit seinen fortschrittlichen elektrischen und thermischen Eigenschaften setzt der TC350 einen neuen Maßstab für Leistung und Zuverlässigkeit.Lassen Sie uns in die Details eintauchen und entdecken, wie TC350 Ihre Hochfrequenzprojekte unterstützen kann.



TC350 ist eine hochmoderne Leiterplatte, die innovatives Design und fortschrittliche Materialien kombiniert, um eine überlegene Leistung in Hochfrequenzanwendungen zu bieten.TC350 sorgt für eine zuverlässige Signalübertragung, minimale Signalverluste und reduzierte Überspannung.



Schauen wir uns die folgenden Hauptmerkmale von TC350 an:



1. Elektrische Eigenschaften
Der TC350 weist eine konstante Dielektrikumkonstante von 3,50 über einen breiten Frequenzbereich hinweg auf, was eine präzise Signalverbreitung und minimale Verzerrungen gewährleistet.0015 bei 1 MHz minimiert Energieverluste und verbessert die Signalintegrität auch bei hohen Frequenzen.



2. Thermische Eigenschaften
Der TC350 zeichnet sich durch eine hohe Wärmeleitfähigkeit von 0,72 W/mK für das thermische Management aus. Diese Eigenschaft ermöglicht eine effiziente Wärmeübertragung, verhindert Überhitzung und sorgt für eine optimale Leistung.Das PCB weist auch außergewöhnliche thermische Expansions-Eigenschaften auf., mit einer geringen Ausdehnung der Z-Achse von 1,2% von 50°C bis 260°C, was auch in schwierigen thermischen Umgebungen eine Dimensionsstabilität garantiert.



3. Mechanische Eigenschaften
Der TC350 verfügt über eine beeindruckende mechanische Festigkeit, die ihn für anspruchsvolle Anwendungen geeignet macht.Es weist eine ausgezeichnete Schälfestigkeit von 7 lb/in nach thermischer Belastung auf und erfüllt die Industriestandards für Junges ModulDie Biege- und Zugfestigkeit der PCB von 14/10 kpsi (97/69 MPa) bzw. 11/8 kpsi (76/55 MPa) erhöht ihre mechanische Integrität weiter.

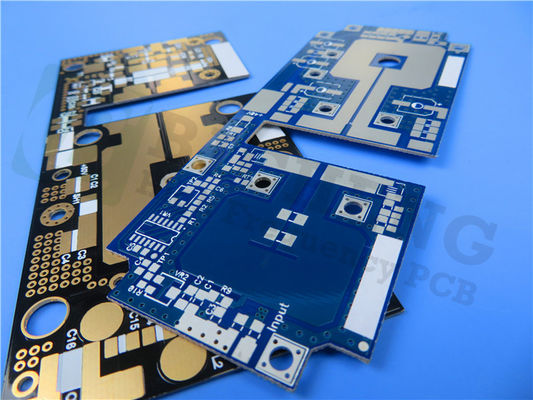

TC350 RF-PCB auf Basis von 20 Millimeter-Substrat mit Immersionszinn für Stromverstärker 0



4. Physikalische Eigenschaften
Zusätzlich zu seiner elektrischen und thermischen Leistungsfähigkeit zeigt der TC350 bemerkenswerte physikalische Eigenschaften.auch bei feuchten BedingungenDie PCB-Dichte von 2,30 g/cm3 und die geringe Entflammbarkeit von V0 gemäß UL-94 sorgen für Sicherheit und Konformität in verschiedenen Umgebungen.



TC350 findet vielseitige Anwendungen in Hochfrequenzprojekten, bei denen Leistung und Zuverlässigkeit von größter Bedeutung sind.Es ermöglicht es Ingenieuren, die Grenzen der Hochfrequenztechnologie in Leistungsverstärkern zu überschreiten, Filter, Kupplungen, Turmverstärker, thermisch angetriebene Antennen und Mikrowellenkombinatoren.TC350 ermöglicht es Ingenieuren, hochmoderne Lösungen zu entwickeln.



Zusammenfassend lässt sich sagen, dass die TC350-Leiterplatte in Hochfrequenz-Anwendungen ein Game-Changer ist, da sie eine außergewöhnliche elektrische, thermische und mechanische Leistung bietet.effiziente Wärmeableitung, und zuverlässiger Signalübertragung ermöglicht der TC350 es Ingenieuren, hochmoderne Lösungen zu entwickeln.
