6 Schicht RO3003 Hybrid-PCB mit Blind- und Immersionsgold

6 Layer RO3003 Hybrid PCB With Blind Via And Immersion Gold
6 Layer RO3003 Hybrid PCB With Blind Via And Immersion Gold

Großes Bild :  6 Schicht RO3003 Hybrid-PCB mit Blind- und Immersionsgold

Produktdetails:
Herkunftsort: China
Markenname: Bicheng
Zertifizierung: UL, ISO9001, IATF16949
Zahlung und Versand AGB:
Min Bestellmenge: 1 Stück
Preis: USD9.99-99.99
Verpackung Informationen: Vakuum bags+Cartons
Lieferzeit: 8-9 Werktage
Zahlungsbedingungen: T/T
Versorgungsmaterial-Fähigkeit: 5000pcs pro Monat
Ausführliche Produkt-Beschreibung
Markieren:

RO3003 Eintauchgold-PCB

,

6 Schichthybride PCB

,

Blind über Hybrid-PCB

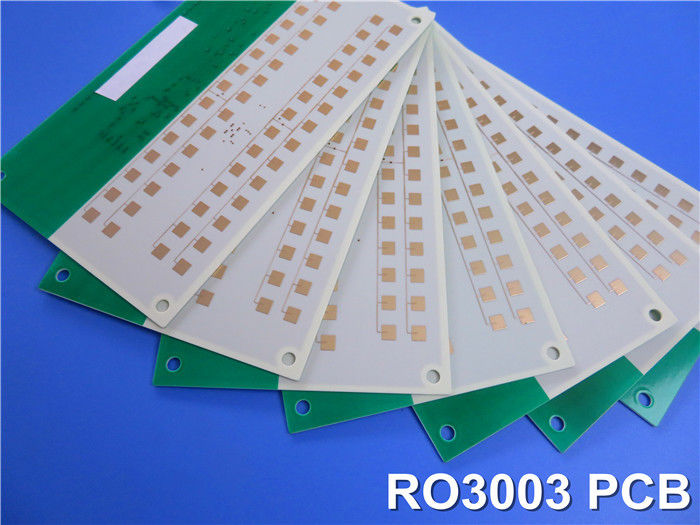

Es freut uns, Ihnen unsere neu ausgelieferten PCBs vorzustellen, die mit Präzision und Zuverlässigkeit entwickelt wurden, um Ihren anspruchsvollen elektronischen Bedürfnissen gerecht zu werden.Diese hochwertige Leiterplatte wird mit Rogers RO3003 keramisch gefüllten PTFE-Verbundwerkstoffen hergestellt, die eine außergewöhnliche Leistungsfähigkeit und Haltbarkeit gewährleistet, mit einer Dielektrikkonstante von 3,0 +/- 0,04 bei 10 GHz bei 23°C und einem Abfallfaktor von 0,001 bei 10 GHz bei 23°C,Diese PCB liefert eine zuverlässige Signalübertragung und einen minimalen Verlust.



Die außergewöhnlichen mechanischen Eigenschaften des PCB und sein niedriger Wärmeausdehnungskoeffizient (CTE) machen es zu einer idealen Wahl für verschiedene Anwendungen.und 25 ppm/°C ermöglichen zuverlässige Streifen- und MehrschichtplattenkonstruktionenDies macht sie für den Einsatz in mehrschichtigen Platten- und Hybridkonstruktionen mit Epoxiglas geeignet.



Das 6-schichtige starre PCB-Stackup sorgt für optimale Leistung und effiziente Signalvermittlung.Sicherstellung von Stabilität und SignalintegritätDie endgültige PCB-Konstruktion ergibt eine fertige Platte mit einer Dicke von 1,22 mm, mit 0,5 oz (0,7 mil) inneren Schichten und 1 oz (1,4 mil) äußeren Schichten mit Kupfergewicht.Die Oberfläche wird durch Eintauchen mit Gold beschichtet, die eine hervorragende Leitfähigkeit und Korrosionsbeständigkeit gewährleistet.



Mit einer kompakten Größe von 82,91 mm x 56,61 mm und einer Toleranz von +/- 0,15 mm ist diese Leiterplatte für Vielseitigkeit und einfache Integration in Ihre elektronischen Systeme konzipiert.Es unterstützt eine minimale Spuren/Raum von 5/5 mils und eine minimale Lochgröße von 0Die Platine verfügt über Blindvias L1-L2 und L1-L3, die die Konnektivität und Signalvermittlung verbessern.



Dieses PCB entspricht den IPC-Klasse-2-Qualitätsstandards und garantiert eine hochwertige Herstellung und sorgfältige Handwerkskunst.Es wurde zu 100% elektrisch getestet, um seine Integrität und Zuverlässigkeit zu gewährleisten.Die oberste Schicht der Leiterplatte ist so konzipiert, dass sie spezifischen Impedanzanforderungen entspricht, wobei sie eine 6mil-Spur für eine 50-Ohm-Einfachimpedanz und eine 7mil/6mil-Spur/Lücke für eine 100-Ohm-Differentialimpedanz enthält.



Mit 70 Komponenten, insgesamt 116 Pads und 234 Durchgängen bietet diese Leiterplatte reichlich Platz für Ihre Schaltkreisbedürfnisse.



Dieses PCB findet Anwendungen in verschiedenen Bereichen, wie Bandpassfiltern, Mikroband-Patch-Antennen, Spannungsgesteuerten Oszillatoren und jeder Anwendung, die an Temperaturänderungen anfällig ist.Der Betriebsbereich von -40°C bis +85°C gewährleistet eine zuverlässige Leistung in unterschiedlichen Umgebungen.



Unsere Leiterplatten sind weltweit erhältlich, und für technische Anfragen kontaktieren Sie bitte Ivy unter sales10@bichengpcb.com.und einfache Integration für Ihre elektronischen Projekte.



RO3003 Typischer Wert
Eigentum RO3003 Ausrichtung Einheiten Die Situation Prüfmethode
Dielektrische Konstante,εVerfahren 3.0±0.04 Z   10 GHz/23°C IPC-TM-650 2.5.5.5 Geklemmte Streifenlinie
Dielektrische Konstante 3 Z   8 GHz bis 40 GHz Differentielle Phasenlänge
Verwässerungsfaktor,tanδ 0.001 Z   10 GHz/23°C IPC-TM-650 2.5.5.5
Thermischer Koeffizient ε -3 Z ppm/°C 10 GHz bis 150°C IPC-TM-650 2.5.5.5
Dimensionelle Stabilität 0.06
0.07
X
Y
mm/m - Das ist nicht wahr. IPC-TM-650 2.2.4
Volumenwiderstand 107   MΩ.cm - Das ist nicht wahr. IPC 2.5.17.1
Oberflächenwiderstand 107   - Das ist nicht wahr. IPC 2.5.17.1
Zugmodul 930
823
X
Y
MPa 23°C ASTM D 638
Feuchtigkeitsabsorption 0.04   % D48/50 IPC-TM-650 2.6.2.1
Spezifische Wärme 0.9   j/g/k   Berechnet
Wärmeleitfähigkeit 0.5   W/M/K 50°C ASTM D 5470
Koeffizient der thermischen Ausdehnung
(-55 bis 288°C)
17
16
25
X
Y
Z
ppm/°C 23°C/50% Höchstemperatur IPC-TM-650 2.4.4.1
Td 500   °C TGA   ASTM D 3850
Dichte 2.1   gm/cm3 23°C ASTM D 792
Stärke der Kupferschalen 12.7   Ich bin hier. 1 Unze, EDC nach dem Schwimmen IPC-TM 2.4.8
Entflammbarkeit V-0       UL 94
Bleifreies Verfahren kompatibel - Ja, das ist es.



Enthüllung von RO3003: Das wichtigste Material für Hochleistungs-PCBs



Einleitung:
Im Bereich der Hochfrequenz-Elektronik ist die Auswahl des richtigen PCB-Materials für eine optimale Leistung und Zuverlässigkeit von entscheidender Bedeutung.Ein Material zeichnet sich als die wichtigste Option aus.RO3003 ist mit seinen außergewöhnlichen Eigenschaften und seinen vielseitigen Eigenschaften zu einem bevorzugten Material für Ingenieure und Designer geworden, die bei ihren Leiterplattenentwürfen erstklassige Leistung suchen.In diesem Artikel, werden wir die Gründe untersuchen, warum RO3003 die Oberhand hat und warum es Ihr Material der Wahl sein sollte.



1. Unübertroffene dielektrische Leistung:
RO3003 verfügt über eine dielektrische Konstante (ε) von 3,0 ± 0,04 bei 10 GHz und 23 °C, was es zu einer idealen Wahl für Hochfrequenzanwendungen macht.Seine hervorragende dielektrische Konstante gewährleistet eine gleichbleibende Signalübertragung und einen minimalen Verlust, die eine zuverlässige und effiziente Leistung des Stromkreises ermöglicht.



2. Niedriger Dissipationsfaktor:
Mit einem bemerkenswert niedrigen Verlustfaktor (tanδ) von 0,001 bei 10 GHz und 23 °C minimiert RO3003 Energieverluste und Verzerrungen in Hochfrequenzkreisen.Diese Eigenschaft stellt sicher, dass Ihre Signale unberührt und genau bleiben, die eine überlegene Leistung bei Anwendungen bis 40 GHz ermöglicht.



3Temperaturstabilität:
RO3003 weist eine außergewöhnliche Stabilität der Abmessungen mit einem niedrigen thermischen Koeffizienten von ε und einem Koeffizienten der thermischen Ausdehnung (CTE) von 17 ppm/°C (X-Achse), 16 ppm/°C (Y-Achse) und 25 ppm/°C (Z-Achse) auf.Diese Stabilität garantiert eine zuverlässige Leistung auch unter extremen Temperaturbedingungen, so dass sie für Temperaturänderungen empfindliche Anwendungen geeignet ist.



4Mechanische Steifigkeit:
Die mechanischen Eigenschaften von RO3003 machen es zu einer ausgezeichneten Wahl für Streifen- und Mehrschichtplattenkonstruktionen.während sein hoher Zugmodul Robustheit und Schutz vor mechanischen Belastungen bietet.



6 Schicht RO3003 Hybrid-PCB mit Blind- und Immersionsgold 0



5. Vielseitige Gestaltungsmöglichkeiten:
Die Vielseitigkeit von RO3003 ermöglicht eine Vielzahl von Konstruktionsmöglichkeiten.bietet Flexibilität bei der Erstellung komplexer SchaltkreiskonfigurationenDarüber hinaus ist es nahtlos mit Epoxiglas-Mehrschicht-Hybrid-Board-Designs integriert und erweitert damit seine möglichen Anwendungen.



6Außergewöhnliche elektrische Leistung:
RO3003 erfüllt strenge Anforderungen an die elektrische Leistungsfähigkeit und verfügt über eine oberste Schicht, die spezifische Anforderungen an die Impedanz erfüllt.mit einer Strecke von 6 Millimeter, die eine Ein-End-Impedanz von 50 Ohm und eine Strecke von 7 Millimeter, die eine Differenzimpedanz von 100 Ohm ermöglicht, RO3003 sorgt für präzise Signalintegrität und zuverlässige Hochfrequenzleistung.



7Zuverlässigkeit und Qualitätssicherung:
RO3003 wird nach den IPC-Klasse-2-Qualitätsstandards hergestellt und unterliegt strengen Prüfungen und Qualitätskontrollmaßnahmen.und bleifreie Prozesskompatibilität, um eine zuverlässige und konforme Lösung für Ihre PCB-Anforderungen sicherzustellen.



8. Weite Palette von Anwendungen:
RO3003 findet seine Anwendung in einer Vielzahl von Branchen und Projekten.und jede Anwendung, die eine höhere Leistung erfordert, Stabilität und Temperaturbeständigkeit.



9. Weltweite Verfügbarkeit:
RO3003 ist ein weithin anerkanntes und begehrtes Material, das weltweit verfügbar ist.Sie können auf dieses wichtigste Material zugreifen, um Ihre PCB-Anforderungen zu erfüllen.


Schlussfolgerung:
RO3003 gilt als das wichtigste Material für Hochleistungs-PCBs und bietet eine unübertroffene dielektrische Leistung, einen geringen Ablassfaktor, Temperaturstabilität und vielseitige Designmöglichkeiten.Seine außergewöhnliche elektrische Leistung, Zuverlässigkeit und weltweite Verfügbarkeit machen es zur bevorzugten Wahl für Ingenieure und Designer verschiedener Branchen.Nutzen Sie die Kraft von RO3003 und entfalten Sie das volle Potenzial Ihrer Hochfrequenz-elektronischen Anwendungen.
