| Markieren: | Doppelseitiges Stromkreislauf-RF-PCB-Board,5870 PCB aus Kautschuk,31 Millimeter Bares Kupfer PCB |
||
|---|---|---|---|

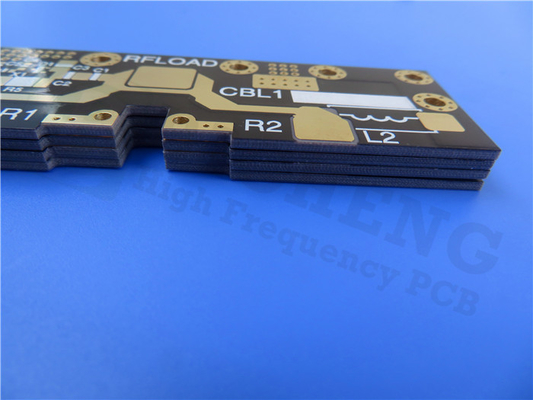

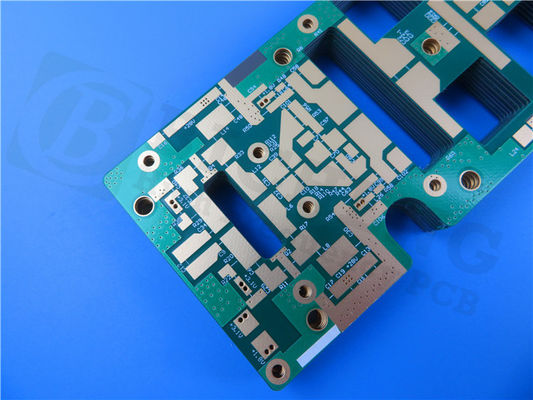

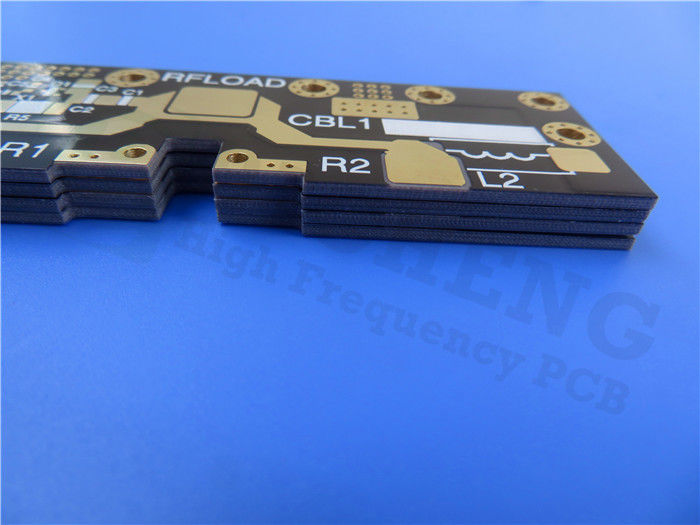

Wir präsentieren Ihnen unsere neu gelieferten PCBs, die mit Rogers RT/Duroid 5870 Glas-Mikrofiber-verstärkten PTFE-Verbundwerkstoffe hergestellt wurden.Diese 2-Schicht starre Leiterplatte wurde entwickelt, um den Anforderungen von Hochfrequenzanwendungen gerecht zu werden, die eine außergewöhnliche elektrische Leistung und Zuverlässigkeit bieten.
Das Material des PCBs, Rogers RT/duroid 5870, ist ein gut etabliertes und weit verbreitetes verstärktes PTFE-Material mit einer Prozess-DK von 2,33 +/- 0,02 bei 10 GHz/23 °C und einem Verlustfaktor von 0.0012 bei gleicher Frequenz und Temperatur, sorgt es für den geringsten elektrischen Verlust unter den verstärkten PTFE-Materialien, was eine effiziente Signalübertragung und einen minimalen Signalverlust ermöglicht und eine hohe Treue gewährleistet.
Die Konstruktionsdetails der PCB umfassen eine Kupferschicht auf beiden Seiten, jede mit einer Dicke von 35 μm. Die Rogers Core RT/Duroid 5870 Schicht hat eine Dicke von 0,787 mm (31 mil),Ausgezeichnete Dimensionsstabilität und SignalintegritätDie Fertigplatte hat eine Dicke von 0,9 mm, was ein kompaktes und zuverlässiges Design gewährleistet.
Dieses PCB bietet eine außergewöhnliche Vielseitigkeit und Benutzerfreundlichkeit. Es kann leicht geschnitten, geteilt und in Form verarbeitet werden, was eine nahtlose Integration in verschiedene Anwendungen ermöglicht.Die Beständigkeit gegen Lösungsmittel und Reagenzien, die beim Ätzen oder Plattieren von Kanten und Löchern verwendet werden, gewährleistet langfristige Haltbarkeit und Zuverlässigkeit.
Unsere Leiterplatten sind für raue Umgebungen ausgelegt und eignen sich hervorragend für feuchtige Umgebungen.Dies macht es für eine Reihe von Anwendungen geeignet, einschließlich kommerzieller Breitbandantennen für Fluggesellschaften, Mikroband- und Stripline-Schaltkreise, Millimeterwellenanwendungen, Radarsysteme, Führungssysteme und digitale Punkt-zu-Punkt-Radioantennen.
Um die höchsten Qualitätsstandards zu gewährleisten, werden unsere Leiterplatten vor dem Versand zu 100% elektrisch getestet. Wir halten uns streng an die IPC-Klasse-2-Standards, um eine gleichbleibende Qualität und Zuverlässigkeit zu gewährleisten.Mit weltweit verfügbar, können Sie darauf vertrauen, dass unsere PCBs zugänglich sind, egal wohin Ihr Projekt Sie führt.
Für technische Fragen oder Anfragen wenden Sie sich bitte an Ivy unter sales10@bichengpcb.com. Unser Team ist bestrebt, Ihnen außergewöhnliche Unterstützung und Expertise zu bieten, um den Erfolg Ihres Projekts zu gewährleisten.
| Dielektrische Konstante,εVerfahren | 2.33 2.33±0.02 Spek. |
Z | N/A | C24/23/50 C24/23/50 |
1 MHz IPC-TM-650 2.5.5.3 10 GHz IPC-TM 2.5.5.5 |
|
| Dielektrische Konstante | 2.33 | Z | N/A | 8 GHz bis 40 GHz | Differentielle Phasenlänge | |
| Verwässerungsfaktor,tanδ | 0.0005 0.0012 |
Z | N/A | C24/23/50 C24/23/50 |
1 MHz IPC-TM-650 2.5.5.3 10 GHz IPC-TM 2.5.5.5 |
|
| Thermischer Koeffizient ε | - 115 | Z | ppm/°C | -50°C bis 150°C | IPC-TM-650 2.5.5.5 | |
| Volumenwiderstand | 2 x 107 | Z | Mehm cm | C/96/35/90 | ASTM D 257 | |
| Oberflächenwiderstand | 3 x 107 | Z | - Was ist los? | C/96/35/90 | ASTM D 257 | |
| Spezifische Wärme | 0.96(0.23) | N/A | j/g/k (cal/g/c) |
N/A | Berechnet | |
| Zugmodul | Prüfung bei 23°C | Prüfung bei 100°C | N/A | MPa (kpsi) | Eine | ASTM D 638 |
| 1300(189) | 490(71) | X | ||||
| 1280(185) | 430(63) | Y | ||||
| Der höchste Stress | 50(7.3) | 34(4.8) | X | |||
| 42(6.1) | 34(4.8) | Y | ||||
| Die ultimative Belastung | 9.8 | 8.7 | X | % | ||
| 9.8 | 8.6 | Y | ||||
| Kompressionsmodul | 1210(176) | 680(99) | X | MPa (kpsi) | Eine | ASTM D 695 |
| 1360(198) | 860(125) | Y | ||||
| 803 ((120) | 520(76) | Z | ||||
| Der höchste Stress | 30(4.4) | 23(3.4) | X | |||
| 37 ((5.3) | 25(3.7) | Y | ||||
| 54(7.8) | 37 ((5.3) | Z | ||||
| Die ultimative Belastung | 4 | 4.3 | X | % | ||
| 3.3 | 3.3 | Y | ||||
| 8.7 | 8.5 | Z | ||||
| Feuchtigkeitsabsorption | 0.02 | N/A | % | 0.62" ((1.6mm) D48/50 | ASTM D 570 | |
| Wärmeleitfähigkeit | 0.22 | Z | W/m/k | 80°C | ASTM C 518 | |
| Koeffizient der thermischen Ausdehnung | 22 28 173 |
X Y Z |
ppm/°C | 0-100°C | IPC-TM-650 2.4.41 | |
| Td | 500 | N/A | °C TGA | N/A | ASTM D 3850 | |
| Dichte | 2.2 | N/A | gm/cm3 | N/A | ASTM D 792 | |
| Kupferschalen | 27.2(4.8) | N/A | (N/mm) | 1 oz ((35 mm) EDC-Folien nach dem Schwimmen des Löters |
IPC-TM-650 2.4.8 | |
| Entflammbarkeit | V-0 | N/A | N/A | N/A | UL 94 | |
| Bleifreies Verfahren kompatibel | - Ja, das ist es. | N/A | N/A | N/A | N/A | |
Erforschung der Leistungsfähigkeit von RT/Duroid 5870: Potenzial von Hochfrequenzanwendungen entfalten
Einleitung:
In der Welt der Hochfrequenzanwendungen ist die Wahl des richtigen PCB-Materials entscheidend, um eine optimale elektrische Leistung und Zuverlässigkeit zu gewährleisten.Ein Material, das sich durch seine außergewöhnlichen Eigenschaften auszeichnet, ist RT/duroid 5870In diesem Artikel werden wir die Eigenschaften und Vorteile von RT/Duroid 5870 eingehend untersuchen und seine elektrischen Leistungen, mechanischen Eigenschaften, Bearbeitungsmöglichkeiten,Haltbarkeit in rauen Umgebungen, vielseitige Anwendungen, Qualitätsstandards, weltweite Verfügbarkeit und technischer Support.Begleiten Sie uns auf dieser Reise, während wir das wahre Potenzial von RT/Duroid 5870 und seine Auswirkungen auf Hochfrequenzdesigns freisetzen.
Entwirren der elektrischen Leistung:
Der Schlüssel zu einer überlegenen elektrischen Leistung liegt in der Dielektrikkonstante und dem Verlustfaktor.33, um eine effiziente Signalübertragung und einen minimalen Signalverlust zu gewährleisten.0012, minimiert den Energieverlust und verbessert die Signalintegrität, wodurch es ideal für Hochfrequenzanwendungen geeignet ist.
Robust und zuverlässig:
RT/duroid 5870 weist eine bemerkenswerte thermische Stabilität mit einem thermischen Koeffizienten von -115 ppm/°C auf und gewährleistet eine gleichbleibende Leistung in einem breiten Temperaturbereich.einschließlich Zugmodul und EndspannungDer RT/Duroid 5870 bietet eine unerschütterliche Zuverlässigkeit bei Raumtemperatur und hohen Temperaturen.
Nahtlose Integration:
Das Bearbeiten und Formen von Leiterplatten ist für kundenspezifische Designs unerlässlich.Die bewährten Materialeigenschaften machen es zu einer vielseitigen Wahl für verschiedene Anwendungen, die den Designern die Freiheit gibt, ihre Ideen zum Leben zu erwecken.
Haltbarkeit in rauen Umgebungen:
Der Betrieb in feuchten Umgebungen oder der Kontakt mit Lösungsmitteln und Reagenzien können für PCBs Herausforderungen darstellen.Es ist gegen Lösungsmittel und Reagenzien widerstandsfähig, die beim Ätzen oder Plattieren von Kanten und Löchern verwendet werdenDie Feuchtigkeitsabsorptionsrate von 0,02% und die chemische Beständigkeit machen sie zu einer idealen Wahl für anspruchsvolle Umgebungen.
Vielseitigkeit der Anwendungen:
RT/duroid 5870 findet weit verbreitete Anwendungen in Industriezweigen wie Luft- und Raumfahrt, Telekommunikation und Radarsysteme.mit einer Leistung von mehr als 10 W, Millimeterwellenanwendungen, Radarsysteme, Führungssysteme und Punkt-zu-Punkt-digitale Funkantennen.Die einheitlichen elektrischen Eigenschaften von RT/duroid 5870 über einen breiten Frequenzbereich machen es zu einer geeigneten Lösung für Hochfrequenzkonstruktionen.
Qualitätssicherung:
Bei PCB-Materialien ist die Qualität von größter Bedeutung. RT/duroid 5870 erfüllt die IPC-Klasse-2-Standards und gewährleistet eine gleichbleibende und zuverlässige Leistung.Strenge elektrische Prüfungen gewährleisten, dass jedes PCB höchste Qualitäts- und Leistungsstandards erfüllt. Mit RT/Duroid 5870 können Sie darauf vertrauen, dass Ihre Hochfrequenz-Designs in guten Händen sind.
Weltweite Verfügbarkeit:
Egal, wohin Ihr Projekt Sie führt, RT/duroid 5870 ist weltweit verfügbar.Verabschieden Sie sich von geografischen Einschränkungen und nutzen Sie die globale Verfügbarkeit von RT/Duroid 5870 für Ihre Hochfrequenzanwendungen.
Technische Unterstützung und Fachwissen:
Wir verstehen, dass das Entwerfen von Hochfrequenz-Anwendungen kompliziert sein kann, deshalb bieten wir Ihnen speziellen technischen Support an, um Sie bei jedem Schritt zu unterstützen.Unser erfahrenes Expertenteam ist bereit, Ihre Fragen zu beantworten.Mit unserer technischen Unterstützung und unserem Fachwissen können Sie Ihre Hochfrequenz-Designs mit Sicherheit zum Leben erwecken.
Zukunftsinnovationen
Die Welt der Hochfrequenzanwendungen entwickelt sich ständig weiter, ebenso wie RT/duroid 5870.Vorankommen, indem Sie die künftigen Innovationen und das Potenzial von RT/duroid 5870 erforschenEntdecken Sie, wie dieses PCB-Material die Grenzen des Hochfrequenz-Designs weiter verschiebt und neue Möglichkeiten eröffnet.
Schlussfolgerung:
RT/Duroid 5870 ist ein bahnbrechendes PCB-Material, das eine Welt der Möglichkeiten für Hochfrequenzanwendungen eröffnet.nahtlose Integrationsmöglichkeiten, Haltbarkeit in rauen Umgebungen, vielseitige Anwendungen, Einhaltung von Qualitätsstandards, weltweite Verfügbarkeit und spezieller technischer Support machen es zur idealen Wahl für Ingenieure und Designer.mit RT/Duroid 5870, können Sie das volle Potenzial Ihrer Hochfrequenz-Designs entfalten und Ihre Ideen zum Leben erwecken.
