| Markieren: | 20 ml HF-PCB-Material,1 Unz Eintauchen-Zinn-PCB,Passive Komponenten Eintauchzinn-PCB |
||
|---|---|---|---|

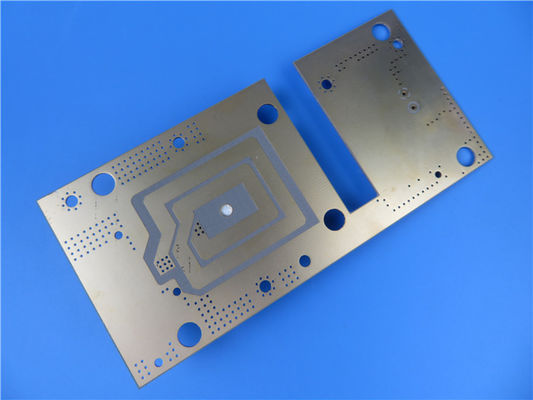

Wir präsentieren unsere neu ausgelieferten 2-schichtigen starren Leiterplatten, speziell entwickelt, um die Anforderungen verschiedener Anwendungen wie Leistungsverstärker, Filter und Kupplungen zu erfüllen.Dieses PCB wird mit der Taconic ORCER-Familie hergestellt, ein hochwertiges PTFE-Keramik-gewebtes Glasverstärkungsmaterial mit außergewöhnlicher Leistung und Zuverlässigkeit.
Das PCB-Material verfügt über eine Dielektrikkonstante von 3,5 bei 1,9 GHz, was eine effiziente Signalübertragung und einen minimalen Signalverlust gewährleistet.Dieses PCB weist ausgezeichnete elektrische Eigenschaften auf.Die Anlage verfügt zudem über eine bemerkenswerte dielektrische Auflösungsfestigkeit von 41 kV, was für eine hohe Haltbarkeit und Schutz vor elektrischen Ausfällen sorgt.
Das Taconic ORCER-Material weist einen geringen Wärmeausdehnungskoeffizienten (CTE) von 19 ppm/°C und 24 ppm/°C in der x-y-Richtung und 64 ppm/°C in der z-Richtung auf.Diese Dimensionsstabilität trägt dazu bei, die Integrität der PCB bei unterschiedlichen Temperaturen zu erhalten und eine zuverlässige Leistung im Laufe der Zeit zu gewährleisten.
Diese PCB bietet aufgrund ihres günstigen Vorteils eine außergewöhnliche Schälfestigkeit, wodurch ihre Haltbarkeit und ihre Widerstandsfähigkeit gegen Delamination weiter verbessert werden.Der außergewöhnlich geringe Dissipationsfaktor trägt zu einer effizienten Signalübertragung ohne erheblichen Energieverlust bei.Darüber hinaus erhöht die geringe Feuchtigkeitsabsorption und die verbesserte Oberflächenglattheit die allgemeine Zuverlässigkeit und Leistung.
Das Stapel dieses PCB besteht aus zwei Kupferschichten mit jeweils einer Dicke von 35 μm, die den RF-35-Kern mit einer Dicke von 20 mil (0,508 mm) verbinden.Diese Konstruktion gewährleistet eine optimale Signal- und Strukturintegrität.
Diese Leiterplatte mit einer Plattengröße von 115 mm x 59 mm (+/- 0,15 mm) bietet bei gleichzeitiger Präzision ausreichend Platz für Ihr Schaltkreisdesign.Die minimale Spur/Raum von 6/4 mils ermöglicht komplizierte Schaltkreis-RoutingDie Endplatte hat eine Dicke von 0,6 mm und 1 oz (1.5 mm).4 ml) Außenschicht Kupfergewicht ein Gleichgewicht zwischen Flexibilität und Haltbarkeit.
Für die Oberflächenveredelung sorgt die Immersion Tin-Beschichtung für eine hervorragende Schweißfähigkeit und Korrosionsbeständigkeit.Die Abwesenheit von Seidenschirm und Lötmaske ermöglicht eine flexible Anpassung.
Vor dem Versand wird jede Leiterplatte einem strengen 100%igen elektrischen Test unterzogen, um ihre Funktionalität und die Einhaltung der IPC-Klasse-2-Qualitätsstandards sicherzustellen.
Das Gerber RS-274-X-Artwork-Format wird geliefert, das eine nahtlose Integration in Ihren Herstellungsprozess ermöglicht.
Dieses PCB verfügt über insgesamt 25 Komponenten und 168 Pads, darunter 112 Durchlöcher-Pads und 56 Top-SMT-Pads. Mit 211 Via und 9 Netzen werden effiziente Routing und Konnektivität gewährleistet,die Gesamtleistung Ihrer Kreisprojekte weiter zu verbessern.
Für technische Anfragen oder weitere Informationen zögern Sie bitte nicht, sich an Ivy zu wenden, indem Sie uns unter sales10@bichengpcb.com kontaktieren.Wir sind bestrebt, außergewöhnlichen Kundenservice zu bieten und alle Fragen zu beantworten, die Sie haben könnten..
| Dielektrische Konstante @ 1,9 GHz | IPC-TM 650 2.5.5 | 3.5 | 3.5 | ||
| Verlustfaktor @ 1,9 GHz | IPC-TM 650 2.5.5 | 0.0018 | 0.0018 | ||
| Feuchtigkeitsabsorption (0,060") | IPC-TM 650 2.6.2.1 | % | 0.02 | % | 0.02 |
| Schälfestigkeit (1/2 Unzen Kupfer) | IPC-TM 650 2.4.8 | Pfund/linearer Zoll | > 8 Jahre0 | N/mm | > 15 |
| Schälfestigkeit (1 Unze Kupfer) | IPC-TM 650 2.4.8 | Pfund/linearer Zoll | > 10 Jahre0 | N/mm | > 18 |
| Dielektrische Auflösung | IPC-TM 650 2.5.6 | KV | 41 | KV | 41 |
| Volumenwiderstand | IPC-TM 650 2.5.17.1 | Mohm/cm | 1.26 x 109 | Mohm/cm | 1.26 x 109 |
| Oberflächenwiderstand | IPC-TM 650 2.5.17.1 | - Was ist los? | 1.46 x 108 | - Was ist los? | 1.46 x 108 |
| Bogenwiderstand | IPC TM 650 2.5.1 | Sekunden | > 180 | Sekunden | > 180 |
| Längsflexurelle Kraft | ASTM D 790 | PSI | > 22,000 | N/mm2 | >152 |
| Flexuralstärke quer | ASTM D 790 | PSI | >18,000 | N/mm2 | >124 |
| Wärmeleitfähigkeit | ASTM F 433 | W/m/K | 0.24 | W/m/K | 0.24 |
| Zugfestigkeit in der Länge | ASTM D 638 | PSI | 27,000 | N/mm2 | 187 |
| Zugfestigkeit quer | ASTM D 638 | PSI | 21,000 | N/mm2 | 145 |
| Längsdimensionale Stabilität | IPC-TM 650 2.4.39 | in/in | 0.00004 | mm/mm | 0.00004 |
| Dimensionelle Stabilität quer | IPC-TM 650 2.4.39 | in/in | - Oh, nein.0001 | mm/mm | - Oh, nein.0001 |
| x-y CTE | ASTM D 3386 (TMA) | ppm/°C | 19 bis 24 | ppm/°C | 19 bis 24 |
| z CTE | ASTM D 3386 (TMA) | ppm/°C | 64 | ppm/°C | 64 |
| Entflammbarkeit | UL-94 | V-0 | V-0 | ||
| Härte | Rockwell-M-Skala | 34 | 34 |
Die Kraft von RF-35 entfalten: Ein hochmodernes PCB-Material
Einleitung:
Im Bereich der Hochfrequenzanwendungen haben sich RF-35 PCBs als Game-Changer herausgestellt, die außergewöhnliche Leistung und Zuverlässigkeit bieten.RF-35 ist die Wahl für Ingenieure geworden, die nach einer optimalen Signalintegrität und verbesserter Leistung der Schaltung suchen.
Wichtige elektrische Eigenschaften von RF-35:
Die RF-35 verfügt über eine dielektrische Konstante von 3,5 bei 1,9 GHz, die eine effiziente Signalübertragung und einen minimierten Signalverlust gewährleistet.9 GHz verbessert die elektrische Leistung weiterDiese Eigenschaften machen RF-35 ideal für Leistungsverstärker, Filter und andere HF-Anwendungen.
Mechanische Festigkeit und Stabilität der Abmessungen:
RF-35 weist eine bemerkenswerte mechanische Festigkeit und Dimensionsstabilität auf.Sie bietet außergewöhnliche Haltbarkeit und Widerstandsfähigkeit gegen DelaminationDie geringe Feuchtigkeitsabsorption von 0,02% sorgt auch in anspruchsvollen Umgebungen für eine zuverlässige Leistung.Die verbesserte Oberflächenglatheit des RF-35 trägt zur optimalen Schaltkreismontage und Signalintegrität bei.
Dielektrische Auflösung und Wärmeleitfähigkeit:
RF-35 übertrifft die Erwartungen, wenn es um dielektrische Ausfälle geht, mit einer Stärke von 41 kV. Diese Eigenschaft sorgt für eine zuverlässige Isolierung und Schutz vor elektrischen Ausfällen,Verbesserung der Langlebigkeit elektronischer SystemeDarüber hinaus ermöglicht die Wärmeleitfähigkeit von RF-35 von 0,24 W/m/K eine effektive Wärmeableitung, wodurch das Risiko einer Überhitzung verringert und ein stabiler Schaltkreisbetrieb gewährleistet wird.
Anwendungen in Leistungsverstärkern, Filtern und passiven Komponenten:
RF-35 findet eine breite Anwendung in Leistungsverstärkern, wo der geringe Verlust und die ausgezeichnete elektrische Leistung eine effiziente Stromversorgung ermöglichen.bei denen kontrollierte Impedanzübertragungsleitungen für eine präzise Signalfilterung entscheidend sindDarüber hinaus verbessert RF-35 die Leistung der passiven Komponenten und trägt zur Effizienz der gesamten Schaltung bei.
Qualitätsstandards und weltweite Verfügbarkeit:
RF-35 PCBs entsprechen den IPC-Klasse-2-Qualitätsstandards und gewährleisten eine konstante und zuverlässige Herstellung.Ingenieure und Designer können leicht auf RF-35 für ihre Projekte zugreifen., unabhängig von ihrem Standort.
Schlussfolgerung:
RF-35 PCBs haben das Hochfrequenzkreislaufdesign revolutioniert, bieten außergewöhnliche elektrische Eigenschaften, mechanische Festigkeit und Dimensionsstabilität.hohe SchälfestigkeitDie thermische Leitfähigkeit und die Vielseitigkeit des Geräts in Leistungsverstärkern, Filtern,und passive Komponenten machen es zur besten Wahl für Ingenieure, die ihre HF-Anwendungen optimieren möchten.Nutzen Sie die Kraft von RF-35 und erschließen Sie ein neues Reich an Möglichkeiten in Ihren Entwürfen. Vertrauen Sie auf seine Qualitätsstandards und globale Verfügbarkeit, um Ihre Projekte voranzutreiben.
