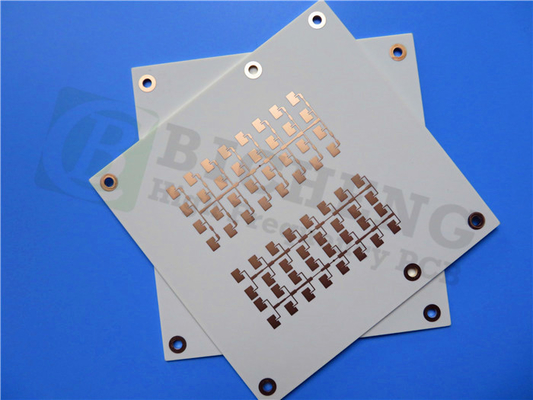

RO4003C 60mil 1oz Hochfrequenz-PCB mit Eintauchgold

Unsere neu ausgelieferten 2-schichtigen starren Leiterplatten wurden speziell entwickelt, um die anspruchsvollen Anforderungen von Hochleistungs- und Großvolumenanwendungen zu erfüllen.Sie wurde sorgfältig mit Rogers RO4003C Kohlenwasserstoff- Keramik-Glas gewebt., bietet dieses PCB eine beispiellose elektrische Leistung und Dimensionsstabilität.

Das PCB-Material, RO4003C, ist ein verstärktes Kohlenwasserstoff/keramisches Laminat, das für seine geringe dielektrische Toleranz und seinen geringen Verlust bekannt ist.38 bei 10 GHz und einem Dissipationsfaktor von 0.0027 bei 10 GHz werden ausgezeichnete elektrische Leistungen erzielt, was sie ideal für Anwendungen mit höheren Betriebsfrequenzen macht.Stabile elektrische Eigenschaften im gesamten Frequenzbereich ermöglichen es ihm, in kontrollierten Impedanzübertragungsleitungen und wiederholbaren Filterkonstruktionen hervorzusteigen.

Durch einen geringen thermischen Koeffizienten der dielektrischen Konstante und eine ausgezeichnete Dimensionsstabilität ist eine zuverlässige Leistung auch bei unterschiedlichen Schaltkreisverarbeitungstemperaturen gewährleistet.Durchgeschliffene Löcher profitieren von der Langlebigkeit, die durch ihre geringe Z-Achsausdehnung gewährleistet wird, während die Stabilität während des gesamten Herstellungsprozesses durch den niedrigen In-Plane-Erweiterungskoeffizienten erhalten bleibt.

Der Stapel dieser Leiterplatte besteht aus einem 1.524mm Rogers 4003C-Kern, der zwischen zwei 35 μm Kupferschichten eingeklemmt ist und eine optimale Signalübertragung und strukturelle Integrität bietet.Die Vielseitigkeit im Schaltkreisdesign wird mit einer Endplattenstärke von 1 erreicht..6 mm und eine Mindestspur von 5/4 mil.

Diese Leiterplatte verfügt über verschiedene Konstruktionsdetails, darunter eine Plattengröße von 42,56 mm x 63,2 mm (+/- 0,15 mm), die eine präzise Anpassung an Ihre Anwendungen gewährleistet.Die effiziente Integration der Komponenten wird durch die Mindestöffnungsgröße von 0 erleichtert..5 mm, und die Oberflächenausführung aus Immersion Gold sorgt für eine hervorragende Schweißfähigkeit und Korrosionsbeständigkeit.

Mit insgesamt 12 Komponenten und 38 Pads, darunter 21 Durchlöcher-Pads und 17 Top-SMT-Pads, bietet sich ausreichend Platz für Ihre Schaltungsanforderungen.,und effiziente Routing und Konnektivität durch die Einbeziehung von 49 Durchgängen und 3 Netzen erreicht werden.

Diese PCB entspricht den IPC-Klasse-2-Qualitätsstandards und wird vor dem Versand einem elektrischen Test unterzogen, der ihre Zuverlässigkeit und Funktionalität gewährleistet.Die nahtlose Integration in Ihren Herstellungsprozess wird durch die Kompatibilität mit Gerber RS-274-X Artwork ermöglicht.

Diese leistungsstarke Leiterplatte findet Anwendungen in verschiedenen Branchen und zeichnet sich durch zuverlässige und effiziente Leistung in Bereichen wie zellulären Basisstationsantennen und Leistungsverstärkern aus.Fahrzeugradar und -sensoren, und LNB für Direktübertragungssatelliten.

Für technische Anfragen oder weitere Informationen kontaktieren Sie Ivy bitte unter sales10@bichengpcb.com.Vertrauen Sie auf unsere Expertise, um PCBs höchster Qualität für Ihre modernsten Anwendungen zu liefern..

Vorteile der Verwendung von Material RO4003C:

1. Ausgezeichnete elektrische Leistung: Das RO4003C-Material bietet eine geringe dielektrische Toleranz und einen geringen Verlust, was es ideal für Anwendungen mit höheren Betriebsfrequenzen macht.Es ermöglicht eine überlegene Signalintegrität und eine effiziente Übertragung von Hochfrequenzsignalen.

2. Stabile elektrische Eigenschaften im Vergleich zur Frequenz: Das Material weist über einen breiten Frequenzbereich hinweg gleichbleibende elektrische Eigenschaften auf.die für kontrollierte Impedanzübertragungsleitungen und die Wiederholbarkeit von Filtern entscheidend istDiese Stabilität gewährleistet eine zuverlässige und vorhersehbare Leistung der Schaltung.

3. Dimensionalstabilität: RO4003C-Material hat eine ausgezeichnete Dimensionalstabilität, was bedeutet, dass es seine Form und Größe auch bei unterschiedlichen Verarbeitungstemperaturen beibehält.Diese Stabilität ist für präzise Fertigungsprozesse und eine zuverlässige Schaltung unerlässlich.

4. CAF-Widerstand: Das Material ist resistent gegen die Bildung von leitfähigen anodischen Filamenten (CAF), was bei elektronischen Baugruppen ein häufiges Problem darstellt.Dieser Widerstand gewährleistet die langfristige Zuverlässigkeit und Leistungsfähigkeit der PCB.

5. Volumenfertigungsprozess: RO4003C-Laminate können mit Standardglas-Epoxidverfahren hergestellt werden, wodurch sie mit kostengünstigen und weit verbreiteten Fertigungstechniken kompatibel sind.Dies ermöglicht eine effiziente und skalierbare Produktion.

Nachteile der Verwendung von RO4003C:

1. Begrenzter Temperaturbereich: Während RO4003C einen breiten Betriebstemperaturbereich von -40°C bis +85°C aufweist, ist es möglicherweise nicht für extreme Temperaturumgebungen über diesen Bereich hinaus geeignet.Anwendungen, die eine höhere Temperaturbeständigkeit erfordern, benötigen möglicherweise alternative Materialien.

2. Kosten: Im Vergleich zu einigen anderen PCB-Materialien kann RO4003C eine höhere Kosten haben.es ist wettbewerbsfähig in seiner Leistungsklasse und bietet einen Wert für Anwendungen, die seine spezifischen Vorteile benötigen.
