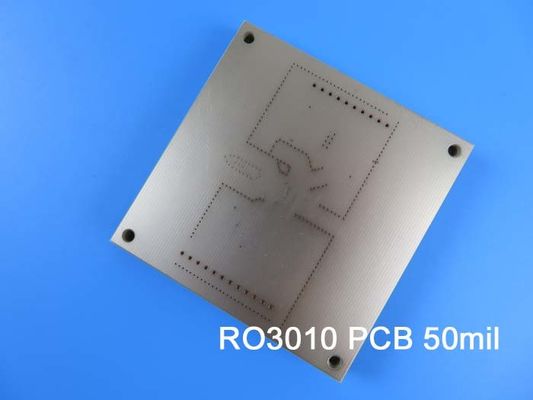

Markieren: | 2.7mm HF-PCB,Hochfrequenz-PCB mit Heißluftlösemission,2 Schicht-PCB-Material |
---|

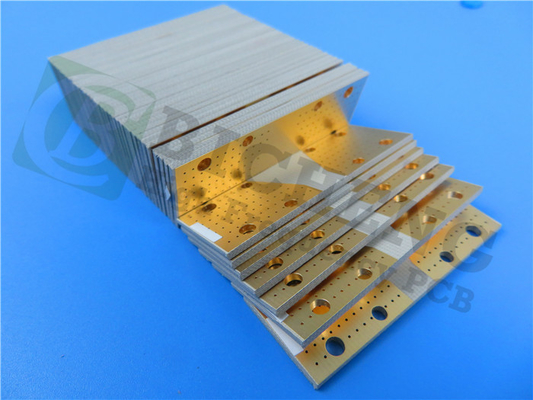

Wir präsentieren unsere neu ausgelieferten 2-Schicht-Rigid-PCB, die für die anspruchsvollen Anwendungen mit hoher Frequenz geliefert wird.Hergestellt mit außergewöhnlicher Präzision und mit Rogers RO3010-PTFE-Verbundwerkstoffe, bietet dieses PCB beispiellose Leistung und Zuverlässigkeit.
Das PCB-Material weist bemerkenswerte Eigenschaften auf, darunter eine Dielektrikkonstante von 10,2+/- 0,30 bei 10 GHz/23°C, die eine präzise Signalübertragung gewährleistet.0022 bei 10 GHz/23°C, minimiert den Signalverlust und gewährleistet eine optimale Leistung.
Eine der Hauptmerkmale dieser PCB liegt in der geringen CTE (Wärmeausdehnungskoeffizient) der X-, Y- und Z-Achsen von 13, 11 bzw. 16 ppm/°C. Dies gewährleistet eine hervorragende Dimensionsstabilität,mit einem Expansionskoeffizienten, der perfekt mit Kupfer übereinstimmt, wodurch eine Verformung oder Verzerrung verhindert wird.
Da dieses PCB zudem ISO 9001-zertifiziert ist, entspricht es den höchsten Qualitätsstandards.
Das Stackup besteht aus zwei Schichten mit einer 35 μm Kupferschicht auf beiden Seiten.Die Bauteile der Platte umfassen eine Endstärke von 2.7 mm, eine Mindestspur von 5/5 mils und eine Mindestlochgröße von 0,45 mm. Die Überzugstärke beträgt 20 μm, was robuste Verbindungen gewährleistet.
Für zusätzliche Bequemlichkeit verfügt dieses PCB über eine Oberflächenbeschichtung mit Hot Air Soldering Level (HASL), die eine hervorragende Schweißfähigkeit und Korrosionsbeständigkeit gewährleistet.Obwohl es keine Ober- oder Unterseide oder Lötmaske gibt, bietet es ein sauberes und unkompliziertes Design.
Mit 18 Komponenten und insgesamt 72 Pads, darunter 43 Durch-Loch-Pads und 29 Top-SMT-Pads, bietet diese Leiterplatte viel Platz für Ihre Schaltkreisbedürfnisse.Anbieten von Vielseitigkeit im Routing.
Diese PCB wird vor dem Versand einem elektrischen Test unterzogen, um ihre Funktionalität und Zuverlässigkeit sicherzustellen.Seine Kompatibilität mit Gerber RS-274-X Artwork ermöglicht eine nahtlose Integration in Ihren Herstellungsprozess.
Diese leistungsstarke Leiterplatte findet Anwendungen in verschiedenen Branchen, von Automobilradaren und GPS-Antennen bis hin zu Mobilfunk-Telekommunikationssystemen und drahtlosen Kommunikationsgeräten.Es ist hervorragend in Leistungsverstärkern., Antennen, Datenverbindungen und mehr.
Für technische Anfragen oder weitere Informationen kontaktieren Sie Ivy bitte unter sales10@bichengpcb.com.Vertrauen Sie auf unsere Expertise, um PCBs höchster Qualität für Ihre modernsten Anwendungen zu liefern..
Dielektrische Konstante,εVerfahren | 10.2 ± 0.05 | Z | 10 GHz/23°C | IPC-TM-650 2.5.5.5 Geklemmte Streifenlinie | |
Dielektrische Konstante | 11.2 | Z | 8 GHz bis 40 GHz | Differentielle Phasenlänge | |
Verwässerungsfaktor,tanδ | 0.0022 | Z | 10 GHz/23°C | IPC-TM-650 2.5.5.5 | |
Thermischer Koeffizient ε | - 395 | Z | ppm/°C | 10 GHz bis 150°C | IPC-TM-650 2.5.5.5 |
Dimensionelle Stabilität | 0.35 0.31 |
X Y |
mm/m | - Das ist nicht wahr. | IPC-TM-650 2.2.4 |
Volumenwiderstand | 105 | MΩ.cm | - Das ist nicht wahr. | IPC 2.5.17.1 | |
Oberflächenwiderstand | 105 | MΩ | - Das ist nicht wahr. | IPC 2.5.17.1 | |
Zugmodul | 1902 1934 |
X Y |
MPa | 23°C | ASTM D 638 |
Feuchtigkeitsabsorption | 0.05 | % | D48/50 | IPC-TM-650 2.6.2.1 | |
Spezifische Wärme | 0.8 | j/g/k | Berechnet | ||
Wärmeleitfähigkeit | 0.95 | W/M/K | 50°C | ASTM D 5470 | |
Koeffizient der thermischen Ausdehnung (-55 bis 288°C) |
13 11 16 |
X Y Z |
ppm/°C | 23°C/50% Höchstemperatur | IPC-TM-650 2.4.4.1 |
Td | 500 | °C TGA | ASTM D 3850 | ||
Dichte | 2.8 | gm/cm3 | 23°C | ASTM D 792 | |
Stärke der Kupferschalen | 9.4 | Ich bin hier. | 1 Unze, EDC nach dem Schwimmen | IPC-TM 2.4.8 | |
Entflammbarkeit | V-0 | UL 94 | |||
Bleifreies Verfahren kompatibel | - Ja, das ist es. |
RO3010: Ein Durchbruch in der PCB-Technologie
Einleitung:
Revolutionäre Fortschritte auf dem Gebiet der Leiterplatten (PCBs) haben den Weg für eine verbesserte Leistung und Zuverlässigkeit in einer Vielzahl von elektronischen Anwendungen geebnet.Unter den hochmodernen PCB-MaterialienMit seinen außergewöhnlichen Eigenschaften und unvergleichlichen Fähigkeiten ist RO3010 bereit, die Branche zu revolutionieren.Wir werden uns mit den bemerkenswerten Eigenschaften von RO3010 beschäftigen und seine möglichen Anwendungen untersuchen..
Die dielektrische Konstante und ihr Design verstehen:
Die dielektrische Konstante ist ein entscheidender Parameter, der die Isolationseigenschaften eines Materials bestimmt.Sicherstellung einer effizienten Signalübertragung und minimalem SignalverlustDarüber hinaus ist es durch seine dielektrische Konstante von 11,2 (von 8 GHz bis 40 GHz) ideal für Hochfrequenzanwendungen geeignet, um eine nahtlose Datenübertragung und eine optimale Leistung zu ermöglichen.
Entdeckungsfaktor und thermischer Koeffizient
Der Verlustfaktor oder tanδ von RO3010 beträgt erstaunlich niedrig 0,0022 (bei 10 GHz/23°C), was einen minimalen Energieverlust bei der Signalverbreitung bedeutet.Das Material weist einen negativen Wärmefaktor von ε (-395 ppm/°C bei 10 GHz) auf., -50°C bis 150°C), was seine Stabilität in einem breiten Temperaturbereich gewährleistet.
Dimensionalstabilität und elektrische Leistung:
RO3010 verfügt über eine außergewöhnliche Dimensionsstabilität mit einer maximalen Variation von 0,35 mm/m (in X-Richtung) und 0,31 mm/m (in Y-Richtung) unter COND A-Bedingungen.Dies gewährleistet eine präzise und konsistente PCB-FertigungDas Material weist außerdem einen hohen Volumenwiderstand (105 MΩ.cm) und einen hohen Oberflächenwiderstand (105 MΩ) auf.Gewährleistung hervorragender elektrischer Dämmungseigenschaften.
Unübertroffene Festigkeit und Feuchtigkeitsbeständigkeit:
Mit einem Zugmodul von 1902 MPa (in X-Richtung) und 1934 MPa (in Y-Richtung) bei 23 °C bietet RO3010 eine außergewöhnliche mechanische Festigkeit, die für langlebige und zuverlässige Anwendungen sorgt.Außerdem, seine geringe Feuchtigkeitsabsorptionsrate von 0,05% sorgt für langfristige Stabilität und zuverlässige Leistung auch in feuchten Umgebungen.
Überlegene thermische Steuerung:
RO3010 zeichnet sich durch seine beeindruckende Wärmeleitfähigkeit von 0,95 W/M/K bei 50°C durch ein hervorragendes thermisches Management aus.Vermeidung von Überhitzung und Gewährleistung einer optimalen Leistung bei HochleistungsanwendungenAußerdem hat er einen Wärmeausdehnungskoeffizienten (13 ppm/°C in X-Richtung, 11 ppm/°C in Y-Richtung,und 16 ppm/°C in Z-Richtung) erhöht seine thermische Stabilität in einem breiten Temperaturbereich weiter.
Unerschütterliche Zuverlässigkeit und Kompatibilität:
RO3010 wurde wegen seiner außergewöhnlichen Leistung und Zuverlässigkeit streng getestet und zertifiziert.es gewährleistet Sicherheit und Einhaltung der IndustriestandardsDarüber hinaus ist RO3010 bleifrei und damit umweltfreundlich und mit modernen Herstellungsprozessen kompatibel.
Schlussfolgerung:
RO3010 hat sich in der Welt der Leiterplattentechnologie als ein Game-Changer herausgestellt.und Zuverlässigkeit machen es zu einer idealen Wahl für Hochfrequenz- und Hochleistungsanwendungen.
