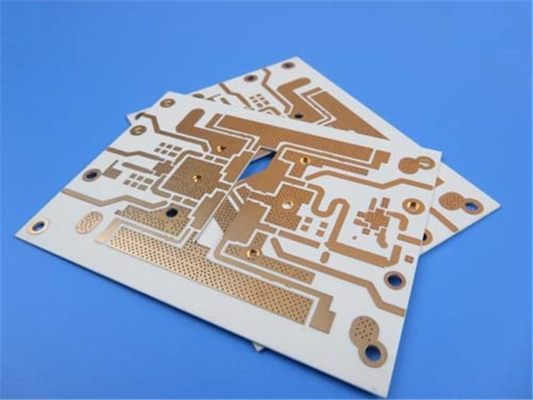

Rogers 32mil RO4003C ENIG PWB über gefüllt durch Harz und mit einer Kappe bedeckt

Wir freuen uns, Ihnen unsere neueste Lieferung vorzustellen, eine außergewöhnliche Leiterplatte (PCB), die sorgfältig für die Bedürfnisse moderner elektronischer Anwendungen hergestellt wurde.Mit Präzision und Zuverlässigkeit konzipiertWir wollen uns in die wichtigsten Details dieser bemerkenswerten Leiterplatte vertiefen.

PCB-Material und Stapel:
Dieses PCB ist aus RO4003C Kohlenwasserstoff-Keramik-Laminaten hergestellt, die für ihre überlegenen elektrischen Eigenschaften und Stabilität bekannt sind.Anpassung an Umweltnormen und -vorschriftenDas PCB ist so konzipiert, daß es in einem Temperaturbereich von -40°C bis +85°C einwandfrei arbeitet und somit für eine Vielzahl von Umweltbedingungen geeignet ist.

Details für den Bau:
Die PCB verfügt über eine 2-schichtige starre Konstruktion mit einer fertigen Kupferdicke von 35um, die eine hervorragende elektrische Leitfähigkeit gewährleistet.Gewährleistung einer zuverlässigen Isolierung und einer außergewöhnlichen SignalintegritätDie zweite Schicht verfügt ebenfalls über eine fertige Kupferdicke von 35um, um eine gleichbleibende Leistung zu gewährleisten.

Die PCB-Abmessungen sind 139 mm x 100 mm (6PCS) und wir gewährleisten eine hohe Präzision mit einer Genauigkeit von +/- 0,15 mm.Sie können komplizierte und präzise Schaltkreise mit einem Mindestspuren-Raum von 4/4 mil erreichenDie Mindestöffnung von 0,5 mm ermöglicht die Kompatibilität mit einer Vielzahl von Komponenten.

Um die Langlebigkeit und Stabilität zu gewährleisten, verfügt das PCB über eine Kupfermasse von 1 Unze (1,4 Mil) in allen Schichten, um die Leitfähigkeit zu optimieren.mit einer Leistung von mehr als 1000 WDie Oberfläche ist mit Elektroless Nickel Immersion Gold (ENIG) gefertigt, das eine außergewöhnliche Schweißfähigkeit und Korrosionsbeständigkeit bietet.

Die PCB benötigen keine Ober- und Unterseide und Lötmaske, was zu einem sauberen und minimalistischen Erscheinungsbild führt.Funktionalität und Zuverlässigkeit zu gewährleistenAußerdem werden die 0,5 mm-Via mit Harz gefüllt und nach den IPC-4761 Typ VII-Standards abgedeckt, um die strukturelle Integrität zu verbessern.

PCB-Statistiken:
Das PCB bietet Platz für 97 Komponenten und insgesamt 130 Pads für die sichere Befestigung von Komponenten.Die Konfiguration umfasst keine unteren SMT-PadsMit 151 Leitungen werden nahtlose elektrische Verbindungen erreicht, die 17 einzigartige Netze für eine effiziente Signalvermittlung unterstützen.

Bildformat und anerkannter Standard:
Wir akzeptieren das Gerber RS-274-X-Format, um die Kompatibilität mit der industriestandardmäßigen PCB-Design-Software zu gewährleisten.Gewährleistung einer hochwertigen Produktion und Zuverlässigkeit.

Dienstbereich:
Unsere Dienstleistungen sind weltweit verfügbar und ermöglichen es Kunden aus allen Teilen der Welt, auf unsere außergewöhnlichen Produkte und unseren Support zuzugreifen.

Kontaktinformationen:
Für technische Anfragen oder weitere Details kontaktieren Sie bitte Ivy unter sales10@bichengpcb.com.Wir sind bestrebt, einen außergewöhnlichen Kundenservice und technischen Support zu bieten, der auf Ihre spezifischen Anforderungen zugeschnitten ist..

Revolutionierende Hochleistungs-PCBs mit RO4003C Kohlenwasserstoffkeramischen Laminaten

Einleitung:
In der sich rasch entwickelnden Welt der elektronischen Anwendungen steigt die Nachfrage nach leistungsstarken Leiterplatten (PCBs) weiter.RO4003C Kohlenwasserstoffkeramische Laminate sind als ein bahnbrechendes PCB-Material aufgetauchtIn diesem Artikel werden wir die Eigenschaften, Vorteile und Anwendungen von RO4003C eingehend untersuchen.Die Kommission hat eine Reihe von Maßnahmen ergriffen, um die.

Vorteile und Merkmale von RO4003C für Hochleistungs-PCB:
RO4003C Kohlenwasserstoffkeramische Laminate bieten eine Vielzahl von Vorteilen, die sie zu einer idealen Wahl für Hochleistungs-PCBs machen.05Der RO4003C sorgt für zuverlässige elektrische Eigenschaften und Signalintegrität.5 GHz/23°C verbessert seine Leistung in Hochfrequenzanwendungen weiter.

Thermische Erwägungen: Koeffizient der thermischen Ausdehnung und Dimensionsstabilität:
RO4003C weist eine ausgezeichnete thermische Stabilität mit einem thermischen Koeffizienten ε von +40 ppm/°C im Bereich von -50°C bis 150°C auf.Dies stellt sicher, dass das PCB seine strukturelle Integrität und elektrische Eigenschaften über einen breiten Temperaturbereich hinweg beibehältAußerdem gewährleistet seine Dimensionsstabilität von weniger als 0,3 mm/m (mil/inch) nach Ätzen + E2/150°C eine zuverlässige Leistung auch in anspruchsvollen thermischen Umgebungen.

Elektrische Eigenschaften von RO4003C: Dielektrische Konstante und Dissipationsfaktor:
Die dielektrische Konstante (ε) von RO4003C, gemessen mit dem IPC-TM-650 2.5.5.5 Stripline-Prozess mit Klemm ist 3,38±0.05Diese geringe dielektrische Konstante sorgt für einen minimalen Signalverlust und eine hervorragende Impedanzkontrolle, wodurch RO4003C für digitale und HF-Anwendungen mit hoher Geschwindigkeit geeignet ist.δ) von RO4003C, gemessen bei 10 GHz/23°C und 2,5 GHz/23°C, beträgt 0,0027 und 0,0021Diese niedrigen Werte deuten auf eine geringe Signaldämpfung und eine effiziente Leistungsübertragung hin.

Sicherstellung der Signalintegrität: elektrische Festigkeit und Oberflächenwiderstand von RO4003C:
RO4003C verfügt über eine beeindruckende elektrische Festigkeit mit einem Wert von 31,2 (780) Kv/mm (v/mil) bei einer Dicke von 0,51 mm (0,020").Diese hohe elektrische Festigkeit ermöglicht es RO4003C, hohen Spannungen standzuhalten und elektrische Ausfälle zu verhindernDarüber hinaus beträgt der Oberflächenwiderstand von RO4003C 4,2 x 10^9 MΩ, wodurch eine wirksame Isolierung gewährleistet und Leckströme minimiert werden.

Mechanische Festigkeit: Zugmodul und Festigkeitsanalyse von RO4003C:

RO4003C weist eine bemerkenswerte mechanische Festigkeit auf, mit einem Zugmodul von 19.650 MPa (2.850 ksi) in der X-Richtung und 19.450 MPa (2.821 ksi) in der Y-Richtung..2 ksi) in X-Richtung und 100 MPa (14,5 ksi) in Y-Richtung.Diese Eigenschaften machen RO4003C sehr verformungsbeständig und gewährleisten die strukturelle Integrität von PCBs auch unter anspruchsvollen Bedingungen.

Anwendungen von RO4003C in verschiedenen Industriezweigen:
Die Vielseitigkeit von RO4003C eröffnet eine Vielzahl von Anwendungen in verschiedenen Branchen.Sie ist eine ausgezeichnete Wahl für die Telekommunikation.RO4003C kann unter anderem in Hochfrequenz-PCBs, Mikrowellenkreisen, Leistungsverstärkern, Antennen und Radarsystemen eingesetzt werden.

Nachhaltigkeit und bleifreie Verträglichkeit von RO4003C:
Da sich die Industrie auf nachhaltigere Verfahren zubewegt, zeichnet sich RO4003C als umweltfreundliche Wahl aus.Gewährleistung der Einhaltung der Vorschriften und Verringerung der Umweltauswirkungen der PCB-HerstellungDurch die Wahl von RO4003C können Unternehmen zu einer umweltfreundlicheren Zukunft beitragen und die Anforderungen umweltbewusster Kunden erfüllen.

Hochfrequenzleistung: RO4003C für Anwendungen im GHz-Bereich
RO4003C ist aufgrund seiner außergewöhnlichen elektrischen Eigenschaften und seiner geringen Verlusttangente besonders geeignet für Hochfrequenzanwendungen im GHz-Bereich.55 (gemessen mit der Methode der Differenzphasenlänge), RO4003C bietet eine präzise Impedanzsteuerung und minimiert Signalverzerrungen.Es ermöglicht das Design und die Herstellung von Hochleistungs-HF- und Mikrowellenkreisen, die im Frequenzbereich von GHz arbeiten.

Wärmeverwaltung mit RO4003C: Wärmeleitfähigkeit und Kühlleistung:
Eine effiziente thermische Steuerung ist für elektronische Geräte, insbesondere für Geräte mit hoher Leistung, von entscheidender Bedeutung.Diese hohe Wärmeleitfähigkeit ermöglicht eine effektive WärmeableitungDie hohe Kühlleistung von RO4003C macht es zu einer ausgezeichneten Wahl für Leistungsverstärker, Hochleistungs-HF-Module,und andere wärmeempfindliche Anwendungen.

Schlussfolgerung:
RO4003C Kohlenwasserstoffkeramische Laminate bieten eine Vielzahl von Eigenschaften und Vorteilen, die sie zu einer Top-Wahl für Hochleistungs-PCBs machen.hervorragende thermische StabilitätDurch seine hohe Qualität und seine beeindruckende mechanische Festigkeit ermöglicht RO4003C das Design und die Herstellung zuverlässiger und effizienter elektronischer Systeme.Die Kompatibilität mit bleifreien Verfahren und die Nachhaltigkeit erhöhen die AttraktivitätOb in den Bereichen Telekommunikation, Luft- und Raumfahrt, Automobilindustrie oder anderen Branchen,RO4003C befähigt Ingenieure und Designer, die Grenzen der Innovation zu überschreiten und beispiellose Leistungen in ihren PCB-Anwendungen zu erzielen.
