Hochfrequenz 2-Schicht starres PCB RO4003C Kohlenwasserstoffkeramische Laminate

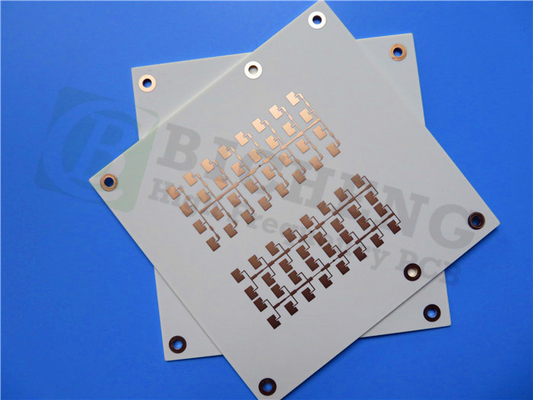

Heute sprechen wir über unsere neu ausgelieferten PCB. Das Material, das in der PCB verwendet wird, ist RO4003C Kohlenwasserstoff-keramische Laminate.Dieses Material ist bekannt für seine Hochfrequenzleistung und seinen geringen dielektrischen VerlustDie Verwendung dieses Materials in der Leiterplatte sorgt für eine optimale Signalqualität und reduziert Lärm unddie bei der Herstellung verwendete bleifreien Verfahren machen sie umweltfreundlich, und kann in einem breiten Temperaturbereich von -40°C bis +85°C arbeiten.

Die PCB ist eine 2-schichtige starre Platte mit einem fertig gemachten Kupfergewicht von 35 mm auf beiden Seiten.und der Stapel wurde für Hochfrequenzleistung optimiertDie Verwendung von RO4003C-Kohlenwasserstoffkeramischen Laminaten als dielektrisches Material sorgt dafür, daß das PCB einen geringen dielektrischen Verlust aufweist, was es für Hochfrequenzanwendungen geeignet macht.

Die Konstruktionsdetails der Leiterplatte wurden sorgfältig ausgewählt, um eine optimale Leistung und Zuverlässigkeit zu gewährleisten.Die Mindestspur/Abstand ist 7/6 milsDie ausgeschlossene Platte ist 1,6 mm dick und das gefertigte Cu-Gewicht beträgt 1 Unze (1,4 Mil) für alle Schichten.Die Durchschlagdicke beträgt 1 mm., und die Oberflächenbeschichtung ist Hot Air Soldering Level (HASL). Die obere Seidenfläche ist weiß und die untere Seidenfläche ist nicht enthalten. Die obere Lötmaske ist grün,und die untere Lötmaske ist nicht enthaltenEs gibt keine Seidenfläche an den Lötplatten, und 100% elektrische Prüfung wurde durchgeführt.

Die Impedanz-Übereinstimmung ist für diese Leiterplatte mit einer Toleranz von +/- 10% nicht erforderlich. Die Leiterplatte verfügt über insgesamt 95 Komponenten und 112 Pads, davon 37 Durchlöcher-Pads und 75 Top SMT-Pads.Es gibt keine unteren SMT-PadsEs gibt 68 Durchgänge und 15 Netze. Die Art des für dieses PCB bereitgestellten Kunstwerks ist PCBDOC.

Abschließend kann gesagt werden, daß die in diesem Artikel analysierten neu ausgelieferten PCBs eine hochfrequente Lösung für moderne Elektronik bieten.Die Verwendung von RO4003C-Kohlenwasserstoffkeramischen Laminaten sorgt für eine optimale Signalqualität und reduziert Lärm und Überspannungen zwischen den KomponentenDie Stackup-Konfiguration und die Bauteile werden sorgfältig ausgewählt, um eine optimale Leistung und Zuverlässigkeit zu gewährleisten.Die PCB wurde zu 100% elektrisch getestet, um ihre Qualität und Zuverlässigkeit zu gewährleisten.Die PCB ist ideal für Hochfrequenzanwendungen geeignet und kann in einem breiten Temperaturbereich von -40°C bis +85°C betrieben werden. Für technische Fragen können Sie den Lieferanten unter sales10@bichengpcb.com kontaktieren.
