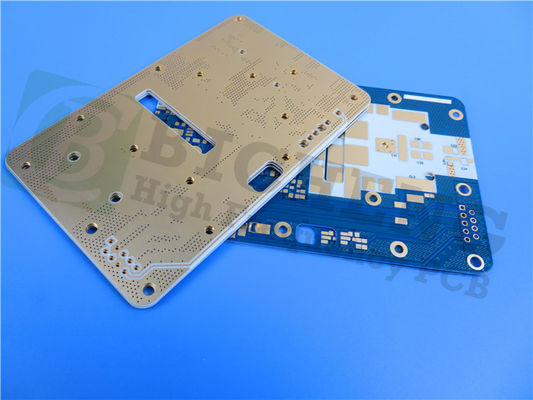

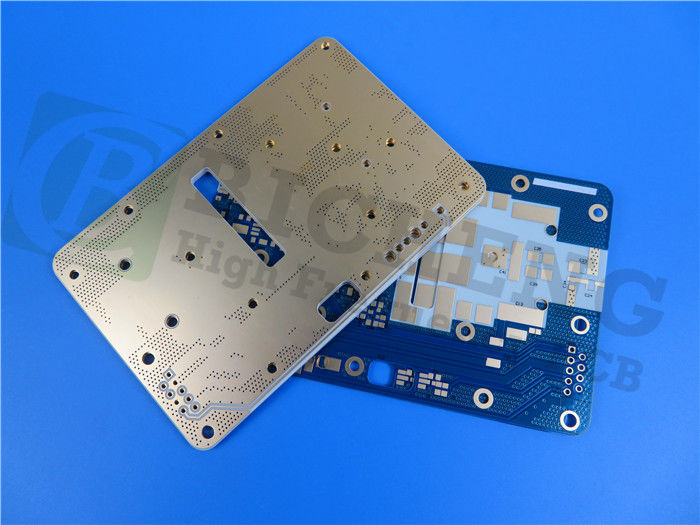

Jetzt stellen wir unsere neu ausgelieferte 2-lagige starre Leiterplatte vor, die einen zuverlässigen und effizienten Betrieb für eine Vielzahl von Anwendungen bietet.Das PCB-Material besteht aus RO4360G2-Kohlenwasserstoff/Keramik/gewebtem Glas und einem bleifreien Verfahren für eine umweltbewusste Herstellung.Die Leiterplatte kann in einem Temperaturbereich von -40℃ bis +85℃ betrieben werden.
Die Platinenabmessungen betragen 43 mm x 86 mm mit einer Toleranz von +/- 0,15 mm, und es werden eine minimale Leiterbahn/Abstand von 7/9 mil und eine minimale Lochgröße von 0,3 mm verwendet.Bei der Konstruktion dieser Leiterplatte werden keine blinden oder vergrabenen Durchkontaktierungen verwendet, mit einer fertigen Platinendicke von 0,6 mm und einem fertigen Cu-Gewicht von 1 oz (1,4 mil) in allen Schichten.Die Durchkontaktierungsdicke beträgt 1 mil und die Oberflächenbeschaffenheit ist Immersionssilber.Es ist kein Siebdruck auf den Lötpads vorhanden und es wird eine 100-prozentige elektrische Prüfung durchgeführt, um die Zuverlässigkeit sicherzustellen.
Die PCB-Statistik zeigt 35 Komponenten mit insgesamt 90 Pads, 26 Durchgangsloch-Pads und 64 oberen SMT-Pads ohne untere SMT-Pads.Es gibt 46 Vias und 12 Netze.Der gelieferte Grafiktyp ist Gerber RS-274-X.
RO4360G2 – Das ultimative PCB-Material für Hochfrequenzanwendungen
Die Auswahl des richtigen PCB-Materials ist ein entscheidender Aspekt bei der Entwicklung von Hochfrequenzanwendungen, bei denen die Leistung von größter Bedeutung ist.Ein Material, das bei Hochfrequenz-Leiterplatten immer beliebter wird, ist RO4360G2.Dieses auf Kohlenwasserstoff/Keramik/Glasgewebe basierende Material zeichnet sich durch hervorragende dielektrische Eigenschaften und hervorragende Leistung aus und ist somit die ideale Wahl für Hochfrequenzanwendungen.
PCB-Material: | Mit Kohlenwasserstoffkeramik gefüllte duroplastische Materialien |
Bezeichnung: | RO4360G2 |
Dielektrizitätskonstante: | 6,15 ±0,15 |
Anzahl der Ebenen: | Doppelschicht-, Mehrschicht-, Hybrid-Leiterplatte |
Kupfergewicht: | 0,5 oz (17 µm), 1 oz (35 µm), 2 oz (70 µm) |
Leiterplattendicke: | 8 mil (0,203 mm), 12 mil (0,705 mm), 16 mil (0,406 mm), 20 mil (0,508 mm), 24 mil (0,610 mm), 32 mil (0,813 mm), 60 mil (1,524 mm) |
PCB-Größe: | ≤400 mm x 500 mm |
Lötmaske: | Grün, Schwarz, Blau, Gelb, Rot usw. |
Oberflächenfinish: | Blankes Kupfer, HASL, ENIG, OSP usw. |
Eigenschaften und Merkmale des RO4360G2-Materials:
Das Material RO4360G2 verfügt über eine Dielektrizitätskonstante von 6,15 ± 0,15 und einen niedrigen Verlustfaktor von 0,0038, was es zu einer optimalen Wahl für Hochfrequenzanwendungen macht.Dieses Material weist außerdem eine gute Wärmeleitfähigkeit, elektrische Festigkeit und mechanische Eigenschaften auf, sodass es hohen Temperaturen und rauen Umgebungen standhalten kann.
Vorteile des Materials RO4360G2 in Hochfrequenzanwendungen:
Das Material RO4360G2 bietet mehrere Vorteile für Hochfrequenz-PCB-Designs, darunter verbesserte Signalintegrität, reduzierte Verluste und verbesserte Leistung.Dieses Material bietet außerdem eine größere Designflexibilität und kann für eine Vielzahl von Anwendungen verwendet werden, beispielsweise in der Luft- und Raumfahrt.Telekommunikation und medizinische Geräte.
Anwendungen des PCB-Materials RO4360G2:
Das Material RO4360G2 eignet sich für verschiedene Hochfrequenzanwendungen, einschließlich HF-/Mikrowellenkomponenten, Antennen und Filter.Dieses Material wird auch in der Luft- und Raumfahrtindustrie häufig für Radarsysteme und Kommunikationsgeräte verwendet.
Abschluss:
Das PCB-Material RO4360G2 ist die ultimative Wahl für Hochfrequenzanwendungen und bietet überragende Leistung und Zuverlässigkeit.Durch die Auswahl des Materials RO4360G2 können Entwickler eine optimale Signalintegrität, reduzierte Verluste und eine verbesserte Leistung ihrer Hochfrequenz-Leiterplatten erreichen.
