Produktdetails:
|
| Markieren: | Hochtemperatur-HF-Leiterplatte,HF-Leiterplattenmaterial 30 mil,bleifreies HF-Leiterplattenmaterial |
||
|---|---|---|---|

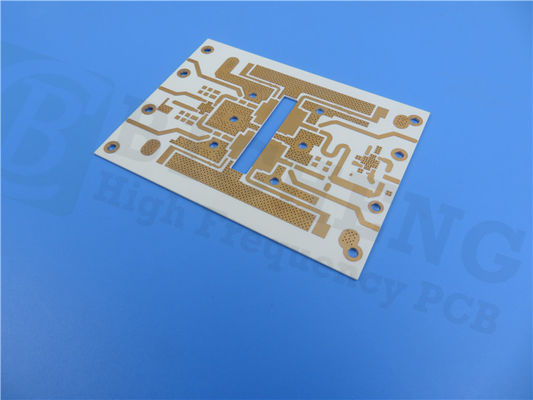

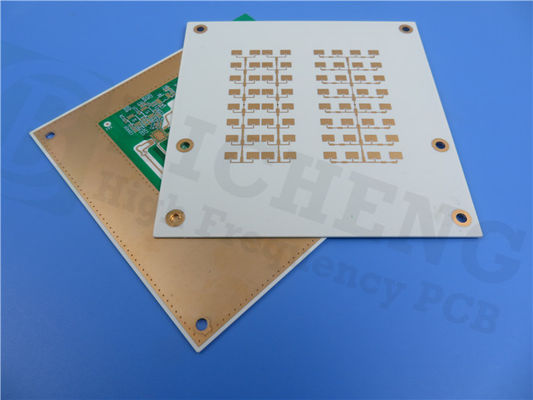

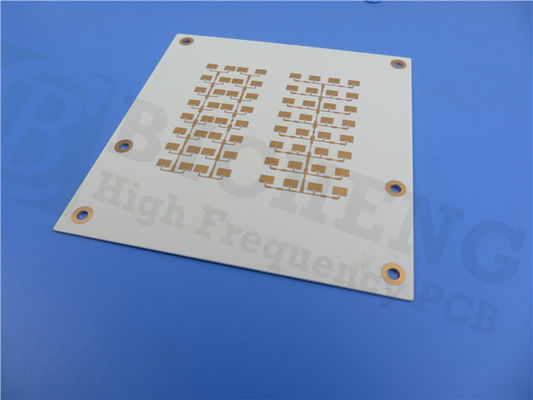

Wir stellen unsere neueste Lieferung von Leiterplatten vor, die aus dem außergewöhnlichen Rogers RO4350B-Material hergestellt sind und hervorragende Leistung für verschiedene Anwendungen bieten.Mit einem bleifreien Prozess und einem Betriebsbereich von -40℃ bis +85℃ ist die Leiterplatte darauf ausgelegt, Ihre Anforderungen über Jahre hinweg zu erfüllen.
Die dielektrische RO4350B-Schicht ist als doppelseitige Leiterplatte konstruiert und misst 30 mil (0,762 mm) mit einer Basiskupferschicht von 17 µm auf beiden Seiten.Die fertige Platine hat eine Dicke von 0,84 mm und ein fertiges Cu-Gewicht von 1 oz (1,4 mil) auf allen Schichten.Die minimale Leiterbahn-/Abstandsgröße und die minimale Lochgröße betragen 10/10 mil bzw. 15 mil und eignen sich daher perfekt für Anwendungen mit hoher Dichte und engen Toleranzen.
Die Leiterplatte besteht aus 29 Komponenten mit insgesamt 50 Pads, darunter 25 Durchgangsloch-Pads und 25 SMT-Top-Pads.Es verfügt außerdem über 91 Vias und 11 Netze.Jede Leiterplatte wird gründlich mit einem 100 % elektrischen Test getestet, um ihre Qualität und Zuverlässigkeit zu gewährleisten.
Bleifreie HASL-Oberflächenveredelung, weißer Siebdruck auf der Oberseite sowie grüne Lötmasken auf der Ober- und Unterseite gehören zu den Standardmerkmalen unserer Leiterplatten.Das Material RO4350B bietet eine hervorragende Feuchtigkeitsbeständigkeit und ist somit ideal für raue Umgebungen.Außerdem verfügt es über eine Durchkontaktierungsdicke von 1 Mil, was eine lange Haltbarkeit gewährleistet.
| RO4350B Typischer Wert | |||||
| Eigentum | RO4350B | Richtung | Einheiten | Zustand | Testmethode |
| Dielektrizitätskonstante, εProzess | 3,48 ± 0,05 | Z | 10 GHz/23℃ | IPC-TM-650 2.5.5.5 Geklemmte Streifenleitung | |
| Dielektrizitätskonstante,εDesign | 3,66 | Z | 8 bis 40 GHz | Differenzielle Phasenlängenmethode | |
| Verlustfaktortan,δ | 0,0037 0,0031 |
Z | 10 GHz/23℃ 2,5 GHz/23℃ |
IPC-TM-650 2.5.5.5 | |
| Wärmekoeffizient von ε | +50 | Z | ppm/℃ | -50℃bis 150℃ | IPC-TM-650 2.5.5.5 |
| Volumenwiderstand | 1,2 x 1010 | MΩ.cm | COND A | IPC-TM-650 2.5.17.1 | |
| Oberflächenwiderstand | 5,7 x 109 | MΩ | COND A | IPC-TM-650 2.5.17.1 | |
| Elektrische Stärke | 31,2(780) | Z | Kv/mm (v/mil) | 0,51 mm (0,020 Zoll) | IPC-TM-650 2.5.6.2 |
| Zugmodul | 16.767(2.432) 14.153(2.053) |
X Y |
MPa(ksi) | RT | ASTM D 638 |
| Zugfestigkeit | 203(29,5) 130(18,9) |
X Y |
MPa(ksi) | RT | ASTM D 638 |
| Biegefestigkeit | 255 (37) |
MPa (kpsi) |
IPC-TM-650 2.4.4 | ||
| Dimensionsstabilität | <0,5 | X,Y | mm/m (Mil/Zoll) |
nach Ätzung+E2/150℃ | IPC-TM-650 2.4.39A |
| Der Wärmeausdehnungskoeffizient | 10 12 32 |
X Y Z |
ppm/℃ | -55℃bis288℃ | IPC-TM-650 2.4.41 |
| Tg | >280 | ℃ TMA | A | IPC-TM-650 2.4.24.3 | |
| Td | 390 | ℃ TGA | ASTM D 3850 | ||
| Wärmeleitfähigkeit | 0,69 | W/M/ok | 80℃ | ASTM C518 | |
| Feuchtigkeitsaufnahme | 0,06 | % | 48 Stunden Eintauchen 0,060" Probentemperatur 50℃ |
ASTM D 570 | |
| Dichte | 1,86 | gm/cm3 | 23℃ | ASTM D 792 | |
| Kupferschälfestigkeit | 0,88 (5,0) |
N/mm (pli) |
nach dem Lotschwimmen 1 Unze. EDC-Folie |
IPC-TM-650 2.4.8 | |
| Entflammbarkeit | (3)V-0 | UL 94 | |||
| Kompatibel mit bleifreiem Prozess | Ja | ||||
RO4350B: Das ultimative PCB-Material für Hochleistungsanwendungen
Beim PCB-Design ist die Wahl des richtigen Materials entscheidend für optimale Leistung und Zuverlässigkeit.Wenn Sie auf der Suche nach einem erstklassigen Leiterplattenmaterial sind, das den Anforderungen von Hochfrequenz- und Hochtemperaturanwendungen gewachsen ist, ist RO4350B die richtige Wahl.
RO4350B ist ein doppelseitiges PCB-Material mit einer 30 mm dicken RO4350B-Dielektrikumsschicht und einem Basiskupfer von 17 µm auf beiden Seiten.Mit einer fertigen Plattendicke von 0,84 mm und einem fertigen Cu-Gewicht von 1 oz (1,4 mil) auf allen Schichten ist dieses Material für die Erfüllung der anspruchsvollsten Anforderungen ausgelegt.Darüber hinaus ist es mit bleifreien Prozessen kompatibel, was es zu einer umweltfreundlichen Wahl für das PCB-Design macht.
Aber was den RO4350B wirklich auszeichnet, sind seine Leistungsmerkmale.Mit einer Dielektrizitätskonstante von 3,48 ± 0,05 und einer Design-Dielektrizitätskonstante von 3,66 bietet RO4350B eine außergewöhnliche Signalintegrität für Hochfrequenzanwendungen.Es verfügt außerdem über einen niedrigen Verlustfaktor von tan,δ 0,0037 bei 10 GHz/23℃, was einen minimalen Signalverlust gewährleistet.
RO4350B ist mit einem Wärmekoeffizienten ε von +50 ppm/℃ und einer Wärmeleitfähigkeit von 0,69 W/M/K bei 80℃ auch gut für Hochtemperaturanwendungen geeignet.Außerdem verfügt es über eine beeindruckend hohe Tg von >280℃, was es ideal für den Einsatz in Umgebungen mit hohen Temperaturen macht.
Wenn es um Haltbarkeit und Zuverlässigkeit geht, liefert der RO4350B alles.Es bietet eine hervorragende Feuchtigkeitsbeständigkeit und stellt sicher, dass es rauen Umgebungen standhält.Darüber hinaus verfügt es über eine Durchkontaktierungsdicke von 1 Mil, was zu seiner langlebigen Haltbarkeit beiträgt.
Wenn Sie nach einem Leiterplattenmaterial suchen, das den Anforderungen von Hochleistungsanwendungen gerecht wird, ist RO4350B die klare Wahl.Mit seinen außergewöhnlichen Leistungsmerkmalen steigert es mit Sicherheit die Leistung Ihrer Schaltung und erfüllt Ihre Designanforderungen sowohl jetzt als auch in der Zukunft.
Bei allen technischen Fragen steht Ihnen unser Expertenteam jederzeit zur Verfügung.Kontaktieren Sie unser Vertriebsteam unter sales10@bichengpcb.com für Hilfe.
