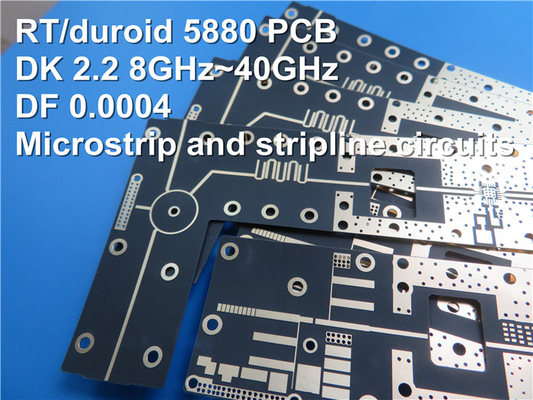

Funktelegrafie/Duroid 5880 Rf-PWB-Brett für Hochfrequenzanwendungen

Hallo, führt heutiges Thema unser eben versendetes PWB-Produkt ein. Dieses Doppelte versah PWB wird hergestellt aus hochwertigem Material Rogers RT/duroid 5880 mit Seiten und machte es ideal für Hochfrequenzanwendungen. Es kennzeichnet einen bleifreien Prozess und stellt seine Kompatibilität mit modernen Herstellungsstandards sicher.

Der PWB-Stapel-oben besteht zwei Schichten aus niedrigem Kupfer mit einer Stärke von 17um, getrennt durch eine Nichtleiterschicht 5mil RT/duroid 5880. Die Brettmaße messen 7mm x 7mm bei einer Toleranz von +/- 0.15mm. Mit einer minimalen Spur/einem Raum von 4/4 Mil und eine minimale Lochgröße von 10 Mil, ist dieses PWB für eine Vielzahl von Anwendungen passend.

Dieses Produkt schließt nicht Silkscreen- oder Lötmittelmaske ein, und es hat eine Stärke von 0.197mm und ein kupfernes Gewicht 1 Unze (1,4 Mil) auf allen Schichten beendet. Es ist völlig auf Qualitätssicherung, einschließlich einen 100% elektrischen Test geprüft worden.

Dieses PWB stützt eine Komponente und hat insgesamt zwei Auflagen, eine über, und Netto eine. Es ist für Bestückung des Bergs des Durchlochs und der Oberfläche passend.

Für irgendwelche Fachfragen über dieses Produkt, bitte zögern Sie nicht, mit unserem Verkaufsteam bei sales10@bichengpcb.com in Verbindung zu treten. Bicheng Limited. Reserven alle Rechte zu diesem Produkt, Copyright 2023

RT/Duroid 5880: Die entscheidende Lösung für Hochfrequenz-PWB-Entwurf

--RT/Duroid 5880 für Hochgeschwindigkeitsdatenübertragung

Die Suche nach Hochleistungsmaterialien, die die Nachfragen Hochfrequenz-PWB-Entwurfs befriedigen können, hat zu die Entdeckung von RT/Duroid 5880 geführt. Dieses bemerkenswerte doppelseitige PWB-Material, hergestellt von Rogers Corporation, wird von einer Mischung von PTFE und von keramischen Materialien gemacht, das ihm überlegene elektrische und mechanische Eigenschaften gibt. Ist hier ein Überblick über seine Eigenschaften und Anwendungen.

Überblick über RT/Duroid 5880:

RT/Duroid 5880 ist ein innovatives Material, das entworfen worden ist, um die Nachfragen von Hochfrequenzanwendungen zu befriedigen. Seine niedrige Dielektrizitätskonstante und niedriger Verlustfaktor es die ideale Wahl für Hochfrequenzanwendungen treffen, in denen Signalverlust und -verzerrung bedeutende Fragen sein können. Das Material ist auch mit bleifreien Prozessen kompatibel, das es eine umweltfreundliche Option für PWB-Herstellung ausübt.

Dielektrische Eigenschaften von RT/Duroid 5880:

Die niedrige Dielektrizitätskonstante von RT/Duroid 5880, das von 2,20 bis 2,22 abhängig von der Frequenz reicht, ist einer seiner bedeutendsten Vorteile. Dieses macht es ein ideales Material für Hochfrequenzanwendungen, in denen Signalverlust und -verzerrung wichtige Themen sein können. Das Material hat auch einen niedrigen Verlustfaktor, der garantiert, dass die Signale klar und genau bleiben.

Vergleichen von RT/Duroid 5880 mit anderen PWB-Materialien:

Wenn es mit anderen PWB-Materialien wie FR-4 und Polyimide verglichen wird, steht RT/Duroid 5880 heraus für seine überlegenen elektrischen Eigenschaften. Seine niedrige Dielektrizitätskonstante und Verlustfaktor es die beste Wahl für Hochfrequenzanwendungen treffen. Sie hat auch ausgezeichnete mechanische Eigenschaften, wenn hochfestem und Druckfestigkeit, es eine dauerhafte Option ausüben, für PCBs.

Thermische und mechanische Eigenschaften von RT/Duroid 5880:

RT/Duroid 5880 hat einen niedrigen thermischen Koeffizienten ε, also bedeutet es, dass es minimale Änderungen in der Dielektrizitätskonstante mit Temperatur erfährt. Es hat auch eine hohe Glasübergangstemperatur (TD) von 500℃, also bedeutet es, dass es hohen Temperaturen widerstehen kann, ohne seine mechanischen Eigenschaften zu verlieren.

Anwendungen von RT/Duroid 5880:

RT/Duroid 5880 ist ein vielseitiges Material, das in einer breiten Palette von Anwendungen, einschließlich Aerospace, Verteidigung, Telekommunikation und Automobilindustrien benutzt werden kann. Seine niedrige Dielektrizitätskonstante und Verlustfaktor machen es ideal für Hochfrequenzanwendungen, wie Mikrowellen- und Millimeterwellenstromkreise, Antennen und Filter. Seine mechanischen Eigenschaften machen es ein passendes Material für Gebrauch in der Hochdruckumwelt auch.

Entwerfen von PCBs mit RT/Duroid 5880:

Das Entwerfen von PCBs mit RT/Duroid 5880 erfordert besondere Berücksichtigungen, wie der Bedarf an den kleineren Spurnbreiten und -abstand, die niedrige Dielektrizitätskonstante des Materials zu erklären. Jedoch macht der Nutzen der Anwendung von RT/Duroid 5880, wie verringerter Signalverlust und Verzerrung, es eine lohnende Investition für Hochfrequenzanwendungen.

RT/Duroid 5880 für Hochgeschwindigkeitsdatenübertragung:

RT/Duroid 5880 ist das Material der Wahl für das Erzielen von MaximumDatenraten. Seine niedrige Dielektrizitätskonstante- und Verlusttangente sie passend machen für Gebrauch in Hochgeschwindigkeitsdigitalschaltungen, wie denen verwendet in den Netzen 5G und im Internet von Geräten der Sachen (IoT).

Bleifreie Prozesskompatibilität von RT/Duroid 5880:

RT/Duroid 5880 ist mit bleifreien Prozessen kompatibel, also bedeutet es, dass es modernen Herstellungsstandards entspricht und ist eine umweltfreundliche Wahl für PWB-Herstellung. Dieses trifft es eine populäre Wahl für die Firmen, die schauen, um ihren Kohlenstoffabdruck zu verringern und mit Klimaregelungen einzuwilligen.

Prüfung und Qualitätskontrolle von RT/Duroid 5880 PCBs:

RT/Duroid 5880 PCBs machen rigorose Prüfung und Qualitätskontrolle durch, um zu garantieren, dass sie dem höchsten Leistungsstandard und Zuverlässigkeit entsprechen. Dieses schließt einen 100% elektrischen Test ein, um die Integrität der Stromkreise zu überprüfen und zu garantieren, dass sie von den Defekten frei sind.

Schlussfolgerung:

Zusammenfassend ist RT/Duroid 5880 ein innovatives Material, das überlegene elektrische und mechanische Eigenschaften anbietet. Seine niedrige Dielektrizitätskonstante und Verlustfaktor, es die ideale Wahl für Hochfrequenzanwendungen zu treffen und seine Kompatibilität mit bleifreien Prozessen übt es eine umweltfreundliche Option für PWB-Herstellung aus. Mit seiner hochwertigen Prüfung und Qualitätskontrollprozessen ist- RT/Duroid 5880 die entscheidende Lösung für die Firmen, die schauen, um leistungsstarkes und zuverlässiges PCBs zu entwerfen.
