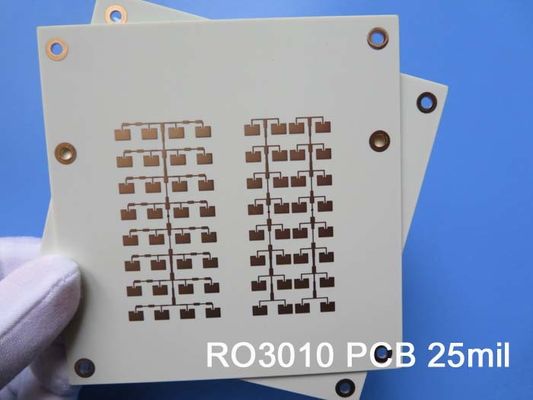

Materielles PWB-Brett Rf-RO3010 umweltfreundlich

Hallo, heute sind wir glücklich, das späteste PWB von Bicheng Limited, den Leader des Sektors in den hochwertigen Leiterplatten vorzustellen. Dieses doppelseitige PWB wird mit Material Rogers RO3010 und einem bleifreien Prozess konstruiert und stellt ein zuverlässiges und umweltfreundliches Produkt sicher.

Mit einer Betriebstemperaturstrecke -40℃ zu +85℃, ist dieses PWB entworfen, um Extrembedingungen zu widerstehen. Die Brettmaße sind 8,00 x 8,00 Millimeter, mit einer minimalen Spur/einem Raum von 5/5 Mil und eine minimale Lochgröße von 10 Mil. Die fertige Brettstärke ist 0,8 Millimeter, mit einem fertigen kupfernen Gewicht von 1 Unze (1,4 Mil) und über das Überziehen von Stärke von 1 Mil.

Dieses PWB ist für kleinräumige Projekte, mit gerade einer Komponente und drei Gesamtauflagen, einschließlich eine Durchlochauflage, eine Spitzen-SMT-Auflage und eine untere SMT-Auflage perfekt. Es gibt auch zwei vias und eins, die Netto sind.

Der Mangel an Oberflächenende auf diesem PWB bedeutet, dass das Kupfer herausgestellt wird und es ideal für kundenspezifische Anwendungen macht, in denen spezifische Ende angefordert werden. Es gibt keinen Silkscreen auf den Lötmittelauflagen, aber das Brett ist 100% elektrisch geprüft, um Zuverlässigkeit sicherzustellen.

Für alle Fachfragen treten Sie bitte mit Efeu bei sales10@bichengpcb.com in Verbindung. Trust Bicheng Limited für die ganze Ihren Leiterplattebedarf. Copyright Bicheng Limited. , 2023. Alle Rechte vorbehalten.

Entdecken Sie den Nutzen von Material PWB-RO3010

---RO3010: Die entscheidende Wahl für leistungsstarkes PCBs

Wenn es um die Schaffung von leistungsstarken Leiterplatten geht, der rechten Materialien ist vorzuwählen kritisch. Tragen Sie RO3010, ein führendes PWB-Material, das für seine Vielseitigkeit bekannt sind und hohe Qualität ein. In diesem Artikel werfen wir einen umfassenden Blick auf RO3010 und erforschen seine Eigenschaften, Eigenschaften und Anwendungen.

Vorstellen Material von PWB-RO3010

RO3010 ist ein lamellenförmig angeordnetes Hochfrequenzmaterial, das aus gesponnenem glasverstärktem Kohlenwasserstoff/keramischem Material hergestellt wird. Mit einer niedrigen Dielektrizitätskonstante von 10.2±0.5, ist RO3010 für Hochfrequenzanwendungen ideal, während sein niedriger Verlustfaktor von 0,0027 für Minderungssignalverlust wesentlich ist.

Verständnisro3010's-Eigenschaften und -eigenschaften

RO3010 hat zahlreiche Eigenschaften, die es eine anziehende Wahl für PWB-Designer treffen. Seine Wärmeleitfähigkeit von 0,81 W/M/K ist für zerstreuende Hitze von den starken Komponenten kritisch. RO3010 hat auch einen niedrigen Ausdehnungskoeffizienten von 13 ppm/℃ in den x- und y-Richtungen und von 34 ppm/℃ in der z-Richtung und macht sie stabil über einer breiten Temperaturspanne.

Anwendungen von Material PWB-RO3010

RO3010 ist in den digitalen und der Hochfrequenz (Rf) Hochgeschwindigkeitsanwendungen allgemein verwendet. Wegen seiner dämpfungsärmen und hohen Wärmeleitfähigkeit, ist dieses Material für Mikrowellen- und Millimeterwellenanwendungen ideal. Außerdem ist RO3010, es kompatibel mit bleifreien Prozessen so umweltfreundlich auch ist.

Vorteile von RO3010 über anderen PWB-Materialien

Verglichen mit anderen PWB-Materialien, bietet RO3010 einige Vorteile an. RO3010 hat einen hohen thermischen Koeffizienten ε, also bedeutet es, dass seine Dielektrizitätskonstante über einer breiten Temperaturspanne stabil ist. Zusätzlich hat das Material die ausgezeichnete Masshaltigkeit und macht es ideal für Anwendungen, in denen Präzision entscheidend ist.

Entwurfs-Erwägungen für RO3010 PCBs

Beim Entwerfen mit RO3010, ist es wichtig, die Materialeigenschaften und die Eigenschaften zu berücksichtigen. RO3010 hat eine hohe Glasübergangstemperatur von 200℃, also bedeutet es, dass es hohen Temperaturen widerstehen kann, ohne seine strukturelle Integrität zu verlieren. Zusätzlich ist die kupferne Schälfestigkeit des Materials kritisches, messendes pli 11 für 1oz EDC nach Lötmittelfloss.

Herstellungsverfahren für RO3010 PCBs

Das Herstellungsverfahren für RO3010 PCBs ist mit anderen lamellenförmig angeordneten Materialien vergleichbar. Jedoch wegen der hohen Wärmeleitfähigkeit des Materials, ist es kritisch, den Verpfändungsprozeß zu optimieren, um Wärmebelastung zu verringern. Es ist auch wesentlich, hochwertige kupferne Folien zu benutzen, um gute Adhäsion sicherzustellen und das Risiko von Abblätterung herabzusetzen.

Prüfung und Qualitätskontrolle für RO3010 PCBs

RO3010 PCBs rigorose Prüfung und Qualitätskontrolle durchmachen, um zu garantieren, dass sie Industriestandards entsprechen. Des die Dielektrizitätskonstante und der Verlustfaktor Materials werden unter Verwendung IPC-TM-650 2.5.5.5, während Tests ASTM D257 die Masshaltigkeit des Materials geprüft. Tests IPC 2.5.17.1 das Volumen und Oberflächendie widerstandskraft des Materials und IPC-TM 2.4.8 Tests die kupferne Schälfestigkeit des Materials.

Kosten und Verfügbarkeit von Material PWB-RO3010

Material PWB-RO3010 ist weit - verfügbar und kann von einer Vielzahl von Lieferanten gekauft werden. Die Kosten von Material PWB-RO3010 sind im Allgemeinen höher als andere PWB-Materialien wegen seiner einzigartigen Eigenschaften und Eigenschaften.

Zukünftige Entwicklungen in der Technologie RO3010

Während Technologie fortfährt voranzubringen, können wir erwarten, weitere Entwicklungen in der Technologie RO3010 zu sehen. Ein Bereich des Fokus verringert den thermischen Koeffizienten des Materials von ε, um seine Stabilität über einer breiten Temperaturspanne zu verbessern. Ein anderer Bereich der Forschung entwickelt neue Verpfändungsprozesse, die sogar höheren Temperaturen widerstehen können.

Schlussfolgerung: Ist RO3010 die rechte Wahl für Ihr PWB-Projekt?

RO3010 ist ein vielseitiges, hochwertiges PWB-Material, das einige Vorteile über anderen Materialien anbietet. Seine niedrige Dielektrizitätskonstante, niedriger Verlustfaktor und hohe Wärmeleitfähigkeit es eine ideale Wahl für Hochfrequenzanwendungen treffen. Jedoch ist es wesentlich, die Materialeigenschaften und die Eigenschaften beim Entwerfen zu betrachten mit RO3010. Als schlußfolgerung wenn Sie nach einem zuverlässigen, leistungsstarken PWB-Material suchen, ist RO3010 eine ausgezeichnete Wahl.
